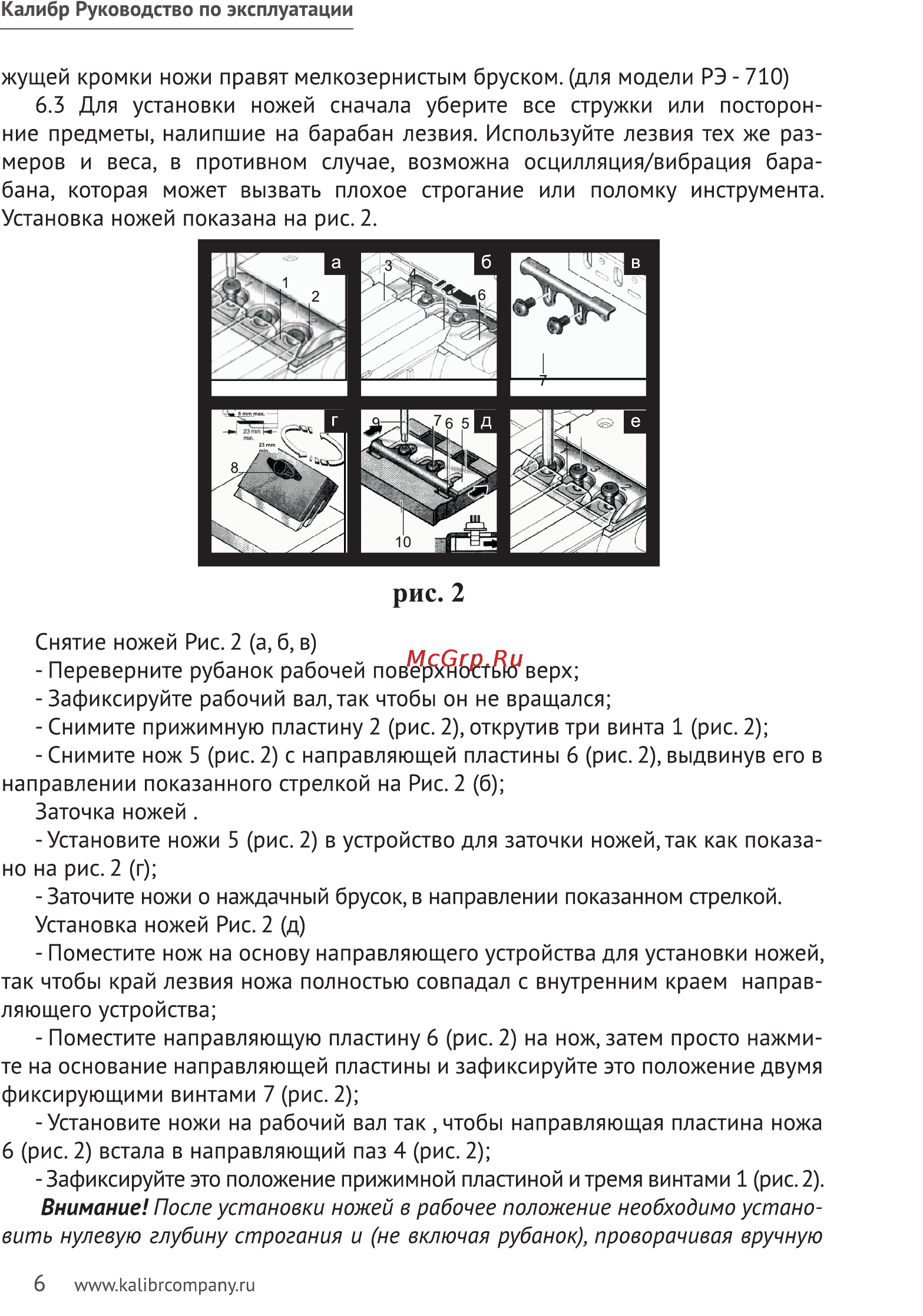

Калибр Руководство по эксплуатации жущей кромки ножи правят мелкозернистым бруском для модели РЭ 710 6 3 Для установки ножей сначала уберите все стружки или посторон ние предметы налипшие на барабан лезвия Используйте лезвия тех же раз меров и веса в противном случае возможна осцилляция вибрация бара бана которая может вызвать плохое строгание или поломку инструмента Установка ножей показана на рис 2 рис 2 Снятие ножей Рис 2 а б в Переверните рубанок рабочей поверхностью верх Зафиксируйте рабочий вал так чтобы он не вращался Снимите прижимную пластину 2 рис 2 открутив три винта 1 рис 2 Снимите нож 5 рис 2 с направляющей пластины 6 рис 2 выдвинув его в направлении показанного стрелкой на Рис 2 б Заточка ножей Установите ножи 5 рис 2 в устройство для заточки ножей так как показа но на рис 2 г Заточите ножи о наждачный брусок в направлении показанном стрелкой Установка ножей Рис 2 д Поместите нож на основу направляющего устройства для установки ножей так чтобы край лезвия ножа полностью совпадал с внутренним краем направ ляющего устройства Поместите направляющую пластину 6 рис 2 на нож затем просто нажми те на основание направляющей пластины и зафиксируйте это положение двумя фиксирующими винтами 7 рис 2 Установите ножи на рабочий вал так чтобы направляющая пластина ножа 6 рис 2 встала в направляющий паз 4 рис 2 Зафиксируйте это положение прижимной пластиной и тремя винтами 1 рис 2 Внимание После установки ножей в рабочее положение необходимо устано вить нулевую глубину строгания и не включая рубанок проворачивая вручную 6 www kalibrcompany ru
