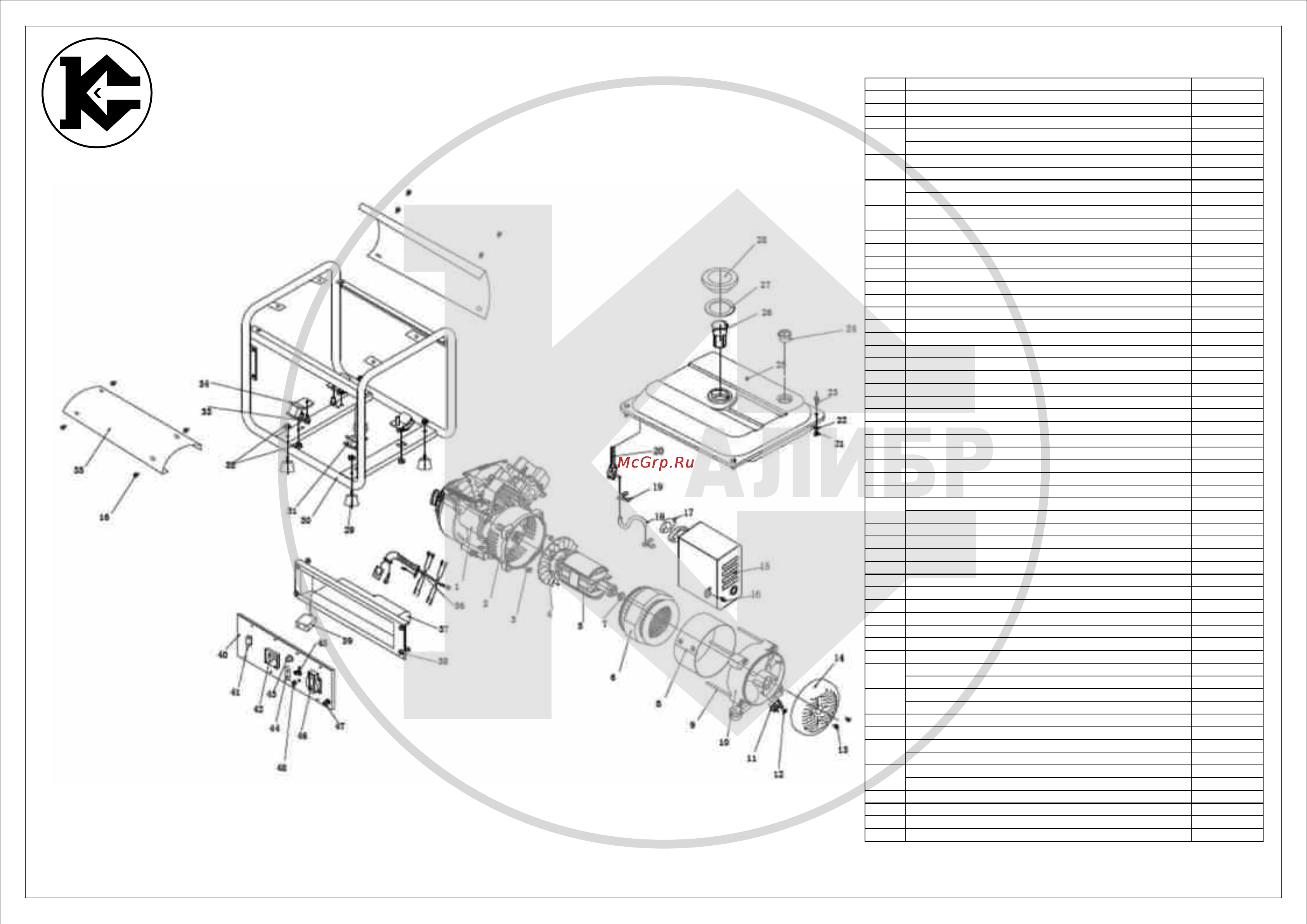

Сборочный чертёж Страница: 1

Калибр БЭГ-1111 Сборочный чертёж онлайн

БЭГ-1111

Генератор

АЛИБР

Поз. Наименование Артикул

1 Двигатель бензиновый HT154F БЭГ1100.01

2 Фланец передний БЭГ1100.02

3 Болт с фланцем М8×20 БЭГ1100.03

Крыльчатка генератора (крепление-защёлка) БЭГ1100.04.з

Крыльчатка генератора (крепление-саморез) БЭГ1100.04.с

Якорь БЭГ-1111 БЭГ1111.05

Якорь БЭГ-1100 БЭГ1100.05

Статор БЭГ-1111 БЭГ1111.06

Статор БЭГ-1100 БЭГ1100.06

Якорь + статор в сборе (1 разъем на 4 контакта) БЭГ1111.05+06

Якорь + статор в сборе (2 разъема по 2 контакта) БЭГ1100.05+06

7 Болт с фланцем М8×165 БЭГ1100.07

8 Защита статора БЭГ1100.08

9 Болт с фланцем М6×80 БЭГ1100.09

10 Фланец задний БЭГ1100.10

11 Мост диодный КВРС 2510/КВРС 3510 У01622/У02316

12 Винт М5×20 БЭГ1100.12

13 Болт с фланцем М5×12 БЭГ1100.13

14 Крышка фланца заднего БЭГ1100.14

15 Глушитель БЭГ1100.15

16 Болт с фланцем М6×12 БЭГ1100.16

17 Прокладка глушителя У01448

18 Топливопровод 4×8×90,135, 150,180,195,210,310мм У03332

19 Хомут топливопровода Ø8-10 У01491

20 Кран топливный со штуцером У03081

21 Гайка с фланцем М6 БЭГ1100.21

22 Втулка резиновая БЭГ1100.22

23 Болт с фланцем М6×20 БЭГ1100.23

24 Указатель уровня топлива дл. штанги 75, 110, 120, 128, 140мм У01493

25 Бак топливный БЭГ1100.25

26 Фильтр заливной горловины топливного бака Ø50 У00724

27 Прокладка крышки топливного бака БЭГ1100.27

Крышка топливного бака малая Ø85 (57-68-80) У02004

Крышка топливного бака большая Ø98 (57-68-91) У01650

29 Ножка резиновая БЭГ1100.29

30 Рама БЭГ1100.30

31 Подушка резиновая с 1-ой шпилькой БЭГ1100.31

32 Гайка с фланцем М8 БЭГ1100.32

33 Болт с фланцем М8×16 БЭГ1100.33

34 Подушка резиновая с 2-мя шпильками БЭГ1100.34

35 Панель арочная БЭГ1100.35

36 Жгут проводов БЭГ1100.36

37 Корпус панели управления (пластиковый) БЭГ1100.37

38 Болт с фланцем М6×20 БЭГ1100.38

39 Конденсатор 15мкФ×350В (СВВ61) прямоуг. У03361

Панель управления БЭГ-1111 БЭГ1111.40

Панель управления БЭГ-1100 БЭГ1100.40

Выключатель зажигания KCD1-B3 БЭГ-1111 У02017

Выключатель зажигания KCD101 БЭГ-1100 У00890

42 Вольтметр 91L4 0-300В У00729

43 Автомат защиты 10А У01364

Зажим 12В (красн.+ чёрн.) БЭГ-1111 БЭГ1100.44

Розетка YG-001 12В БЭГ-1100 У01603

Автомат защиты 4,5А БЭГ-1111 У04054

Выключатель автоматический 4,5А (тип 30) БЭГ-1100 БЭГ1100.45

46 Евророзетка 220В У00436

47 Болт заземления М6×16 БЭГ1100.47

48 Лампа сигнальная уровня масла БЭГ1100.48

б/п Штуцер М10 топл бака в сборе с фильтром У00835
