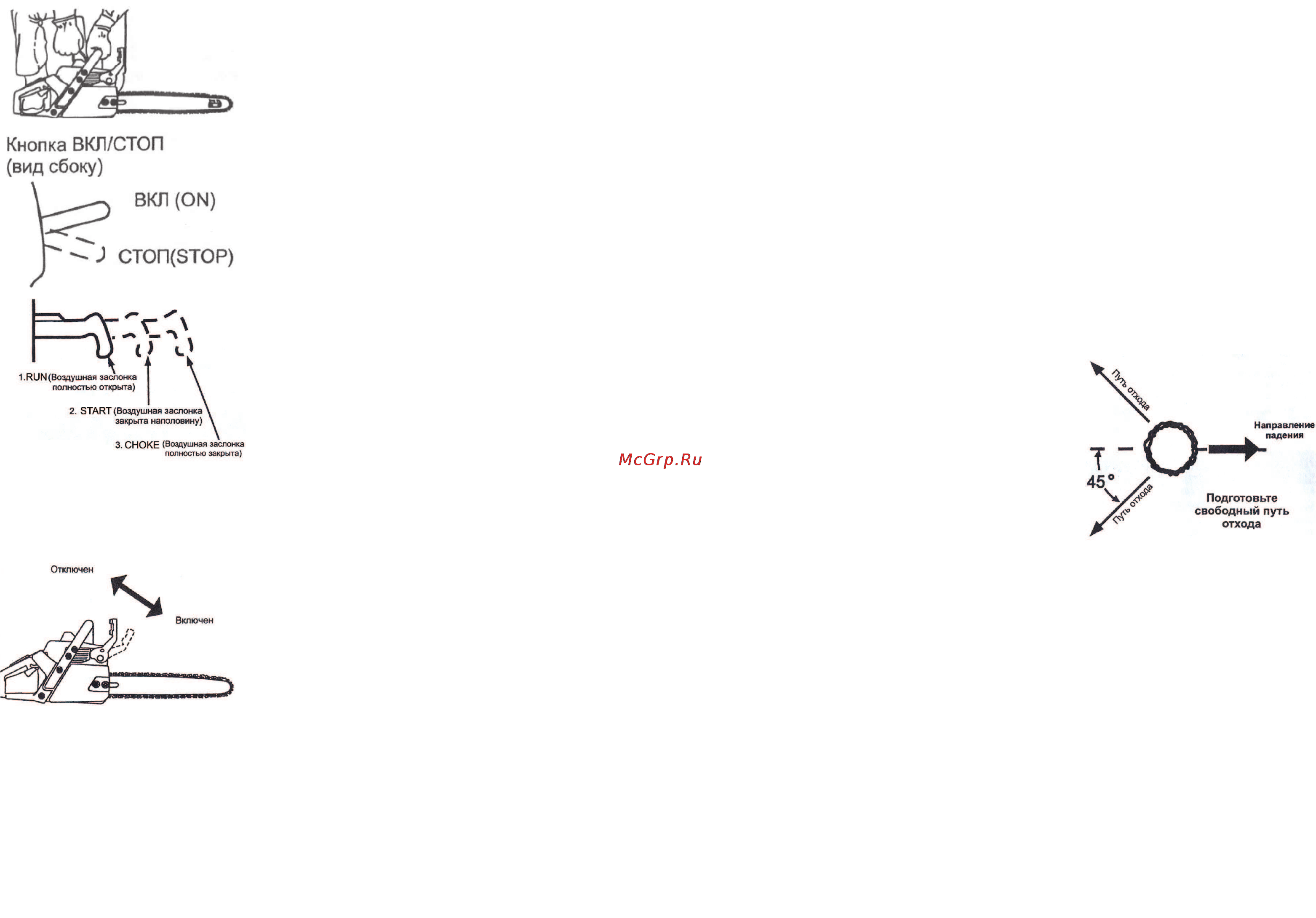

12
в) Правой рукой 5 раз резко потяните руко-
ятку стартера. Затем перейдите к следую-
щему шагу.
Внимание! Если двигатель загудит так,
как будто он запускается, до 5-го рывка
рукоятки стартера, прекратите тянуть и
немедленно перейдите к следующему шагу.
г) Нажмите на рычаг воздушной заслонки,
установив его в положение START (воздуш-
ная заслонка закрыта на половину).
д) Правой рукой резко потяните рукоятку
стартера до тех пор, пока не запустится дви-
гатель. Дайте двигателю поработать при-
мерно 5 секунд.
е) Затем установите рычаг воздушной
заслонки в положение RUN (режим холо-
стого хода).
7.6 Запуск прогретого двигателя:
а) Установите переключатель зажигания
в положение ON.
б) Установите рычаг воздушной заслонки
в положение START (воздушная заслонка
закрыта наполовину).
в) Правой рукой резко потяните рукоятку
стартера до тех пор, пока не запустится двигатель.
г) Затем установите рычаг воздушной заслонки в положение RUN
(режим холостого хода).
7.7 Проблемный запуск:
- если двигатель не запустился после 10
рывков рукоятки стартера это может озна-
чать, что он залит топливом.
- залитый двигатель можно очистить
от излишнего топлива (продуть) установ-
кой рычага воздушной заслонки в положе-
ние RUN (воздушная заслонка полностью
открыта) и выполнением после это вышеопи-
санной процедуры запуска прогретого двигателя. Убедитесь, что выключа-
тель зажигания находится в положении ON. Для запуска может потребо-
ваться многократное количество рывков рукоятки стартера, в зависимости
от того, насколько двигатель залит топливом. Если двигатель не запуска-
ется, см. таблицу возможных неисправностей.
13
7.8 Тормоз цепи:
Внимание! Если тормозная лента износилась, она может порваться
во время работы тормоза цепи. Тормоз цепи с порванной тормозной
лентой не сможет остановить цепь. Замену тормоза цепи, в случае её
износа до 0,5 мм, необходимо производить в сервисном центре.
- данная пила оснащена тормозом цепи. Тормоз/ защитный щиток нужен
для того, чтобы остановить цепь в случае обратного удара. Не применя-
ется для систематической остановки цепи пилы.
- тормоз пилы срабатывает в том случае, когда ручка тормоза переве-
дена вперёд, либо автоматически с помощью инерционного механизма.
- если тормоз активирован, его можно отключить, потянув ручку тор-
моза назад к передней рукоятке.
- во время пиления тормоз цепи должен быть отключён.
8. Приёмы валки леса
8.1 Важная информация:
- перед началом использования пилы и после 1 минуты её работы про-
верьте натяжение цепи;
- пилите только древесину. Не пилите
металл, пластик, каменную кладку и т.д.;
- выключите пилу, если цепь наткнётся на
посторонний объект. Осмотрите пилу и отре-
монтируйте её в случае необходимости;
- старайтесь не допускать соприкоснове-
ний пилы с песком и грязью. Грязь даже в
небольших количествах быстро затупит цепь
пилы, при этом возрастает вероятность обрат-
ного удара;
- потренируйтесь пилить на небольших брёвнах, пользуясь описан-
ными ниже правилами, чтобы “набить руку”, прежде чем приступать к
более важной операции;
- перед пилением полностью нажмите рычаг газа и дайте двигателю
набрать полную скорость;
- начинайте пилить, держа корпус пилы близко к бревну.
- двигатель должен работать на полной скорости всё время, пока Вы
пилите.
- чтобы не потерять контроль над пилой, когда пиление закончится, не
давите на пилу в конце пропила.
8.2 Предупреждение
При валке деревьев, не пилите вблизи зданий или электрических про-
водов, если Вы не знаете направления падения дерева; по вечерам в то
