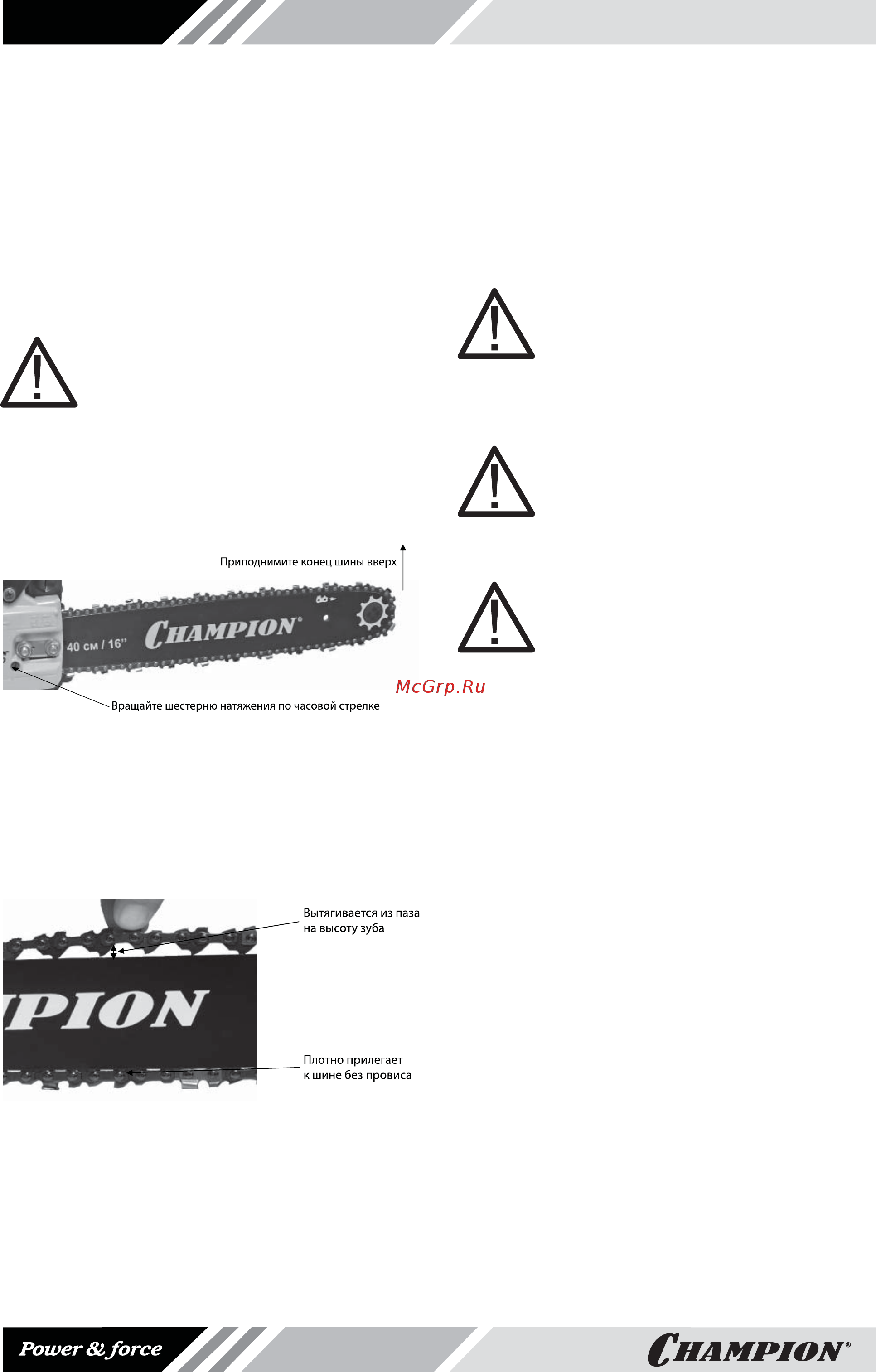

![Champion 240-16 [10/24] Регулировка натяжения цепи](/views2/1133595/page10/bga.png)
10
РЕГУЛИРОВКА НАТЯЖЕНИЯ ЦЕПИ
Правильное натяжение цепи очень важно
и должно проверяться перед началом ра-
боты, а так же при каждой заправке топли-
вом. Потраченное время на проверку натя-
жения цепи, позволит сделать работу более
эффективной и продлит срок службы цепи,
шины и звездочки.
ПРЕДУПРЕЖДЕНИЕ!
Всегда надевайте защитные пер-
чатки при установке и регулиров-
ке натяжения цепи.
1. Приподнимите передний конец шины
вверх, и удерживая его, вращайте ше-
стерню натяжения цепи по часовой
стрелке (Рис.5)
Рис.5
2. Вращайте шестерню до тех пор, пока
цепь не будет плотно прилегать к ниж-
ней части шины, на середине шины
цепь должна выходить из направляюще-
го паза на высоту зуба (Рис 6).
Рис.6
3. После натяжения цепи, придерживая
шину за передний конец ,затяните клю-
чом гайки крепления шины , не прила-
гая при этом чрезмерных усилий. До-
статочно подтянуть гайку на 1/3 полно-
го оборота.
ПРЕДУПРЕЖДЕНИЕ!
Чрезмерная затяжка гаек приве-
дет к повреждению резьбы шпиль-
ки крепления шины или вытяги-
ванию ее из посадочного места в
картере двигателя.
ПРЕДУПРЕЖДЕНИЕ!
После начала работы, примерно
через 5 резов цепь необходимо под-
тянуть, так как при нагреве цепи
произойдет ее удлинение.
ПРЕДУПРЕЖДЕНИЕ!
После окончания работы цепь обя-
зательно надо ослабить, что-
бы снять статическую нагрузку
с шины и шпилек крепления шины,
так при охлаждении металл сжи-
мается и цепь укорачивается.
