Настройка
MG16/4, MG12/4
26
■ Монтаж MG16/4

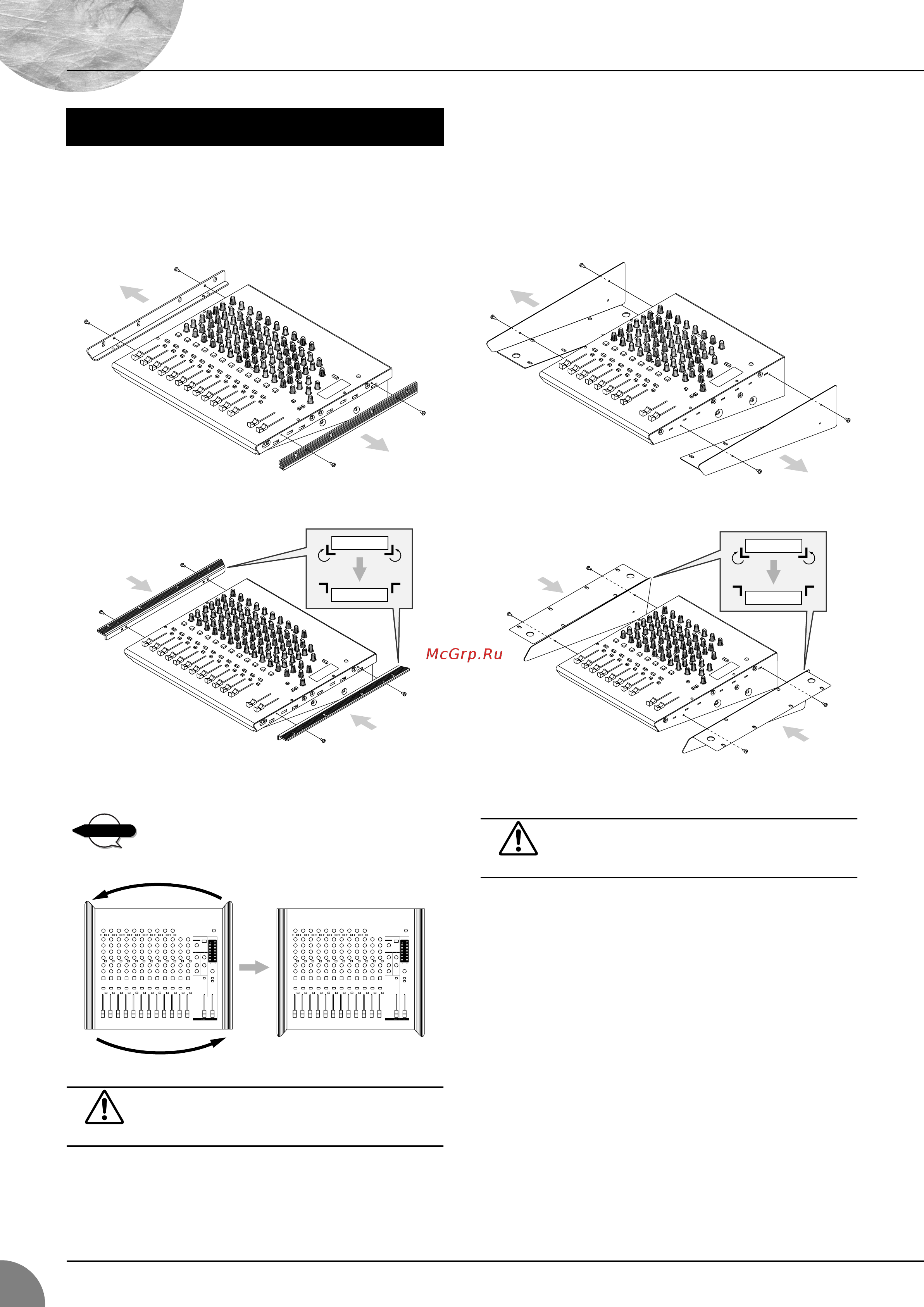

(1) К устройству привинчены две крепежных планки для
установки устройства в стойку. Снимите их с помощью
отвертки.
(2) Переверните планки и закрепите теми же винтами.
(3) Установите устройство в стойку и закрепите.
Планки можно поменять местами, т.е.
переместить левую опору на правую сторону, а
правую — на левую, как показано на рисунке.
Не устанавливайте микшер рядом с
усилителями мощности и другими устройствами
с большим тепловыделением.
■ Монтаж MG12/4
(1) К устройству привинчены две крепежных планки для
установки устройства в стойку. Снимите их с помощью
отвертки.
(2) Переверните планки и закрепите теми же винтами.
(3) Установите устройство в стойку и закрепите.
Не устанавливайте микшер рядом с усилителями
мощности или другими устройствами с большим
тепловыделением.
Монтаж стойки
