5
■ Выключатель питания со с/диодом (1).
Для включения и выключения устройства нажмите на выключатель и загорится с/диод
внутри него.
■ Шатал управления шкалой (10).
Используется только для изменения редактируемых величин.

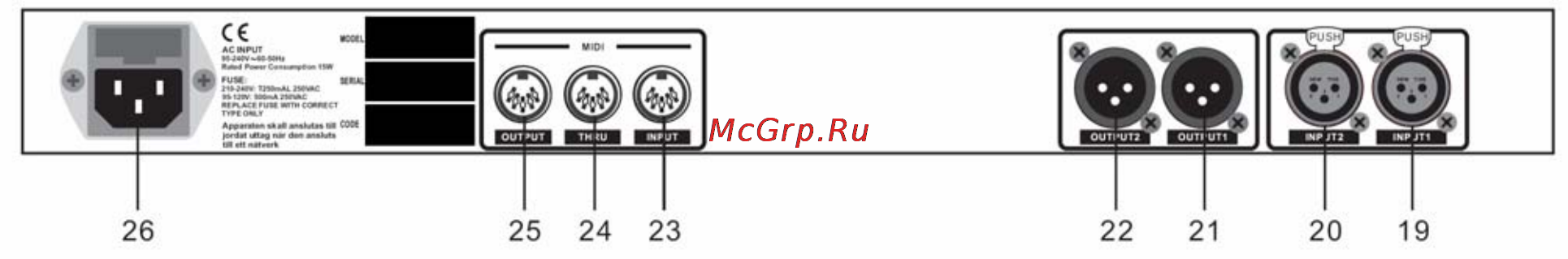

3.2. Задняя панель.
■ Вход (19/20).
Это симметричные разъемы «XLR», которые обеспечивают соединение с такими
источниками, как вводы каналов микшерных устройств. Они могут использоваться с
номинальными уровнями входного сигнала от любительского до профессионального
источника звука.
■ Выходы (21/22).
Это симметричные разъемы «XLR», которые соединяются с такими устройствами, как
вводы каналов на микшерном устройстве или с входом усилителя мощности. Для
монофонической области применения используйте выход 1 и/или выход 2.
■ «MIDI»-соединители.
«MIDI»-вход (23): 5-полюсный «DIN»-соединитель для «MIDI»-входа в устройство
«Control 60».
«MIDI»-сквозной проход (24): 5-полюсный «DIN»-соединитель для сквозного
прохода «MIDI».
«MIDI»-выход (25): 5-полюсный «DIN»-соединитель для «MIDI»-выхода из
устройства «Control 60».
■ Силовой соединитель (26).
Это 3-полюсное гнездо «IEC» для подвода питания переменного тока к устройству
«Control 60».
4. Монтаж и подсоединение.
4.1. Подача питания и аудио-соединения.
а. Аудио-соединения.
Соединения между «Control 60» и другими аудиоустройствами должны производиться
посредством высококачественных кабелей для исключения плохой работы самого
устройства «Control 60». Поэтому следует использовать экранированные кабели с низким
емкостным сопротивлением с гибким внутренним проводником. Должны образом соедините
кабели к «Control 60», соблюдая следующие меры предосторожности.:
не собирайте в пучок аудио-кабели и силовые шнуры
;
не располагайте аудио-кабели и «Control 60» рядом с такими источниками
электромагнитных помех, как трансформаторы, мониторы. компьютеры и т.д.;
всегда отсоединяйте кабели плотно удерживая корпус штекера и вытягивая его прямо
наружу;
не располагайте кабели там, где по ним можно шагать;
избегайте перекручивание кабеля или образование поворотов под острым и прямым
углом.
б. Подготовка перед подачей питания.
До подачи питания на устройство проверьте следующее:
правильность производства всех соединений;
