Alto CONTROL60 [7/17] Монтаж

 регуляторы громкости усилителя или микшера установлены на min значение.

Введите концевое устройство силового шнура во входное гнездо «POWER» на задней

панели «Control 60», а вилку силового шнура – в сетевую розетку.

Подайте питание на «Control 60», нажав на кн. «ON/OFF» на передней панели.

Включите усилитель / микшер и установите громкость.

4.2. Монтаж.

а. Стандартное использование.

«Control 60» может быть размещен почти везде: на столе, наверху усилителя, рядом с

микшерным устройством. Если устройство будет на мебели, проверьте наличие резиновых

вставок на его основании. Удостоверьтесь, что «Control 60» расположен вдали от другого

аудио-оборудования, которое может вызвать образование полей и вдали от сигнальных

проводов. Возможно, что это устройство будет улавливать поля помех, созданные другим

оборудованием, таким как крупные усилители мощности, в этом случае переместите «Control

60», пока эти помехи не исчезнут.

б. Примеры области применения.

– Линейный инструмент.

При подсоединении аудио-кабелей и/или включении или выключении питания,

убедитесь, что все регуляторы громкости устройства в вашей системе установлены на min

значение.

«Control 60» предусматривает 2 симметричных входа «XLR и 2 симметричных выхода

«XLR», что позволяет ему быть использованным в классическом соединении «стерео-входа»

и «стерео-выхода», или в конфигурации «моно», как описано выше.

■ Режим «моно». Выберите этот режим в «виде эквалайзера» (EQ TYPE).

Подсоедините один аудио-кабель к «Входу 1» (Input 1) «Control 60» от «моно»-источника и

один или два аудио-кабелей из «Выхода 1» (Output 1) и «Выхода 2» (Output 2) «Control 60» к

«моно/стерео»-системе усиления или к одному / двум входам микшера.

■ Режим «стерео». Выберите этот режим в «виде эквалайзера» (EQ TYPE).

Подсоедините 2 аудио-кабеля к «Входу 1» и «Входу 2» «Control 60» от стерео-источника и 2

других аудио-кабеля из «Выхода 1» (Output 1) и «Выхода 2» (Output 2) «Control 60» к

системе стерео-усиления или к двум входам микшера.

Эта схема соединения пригодна также для обработки таких высококачественных

стерео-источников, как «CD»-плееры или магнитофонов. Для обработки сигналов, идущих

от таких устройств с сигналом низкого напряжения, как высококачественные проигрыватели

или микрофоны, введите подходящий предусилитель до «Control 60» (т.е. ступень «RIAA»

для проигрывателей или «Mic Tube» для микрофонов).

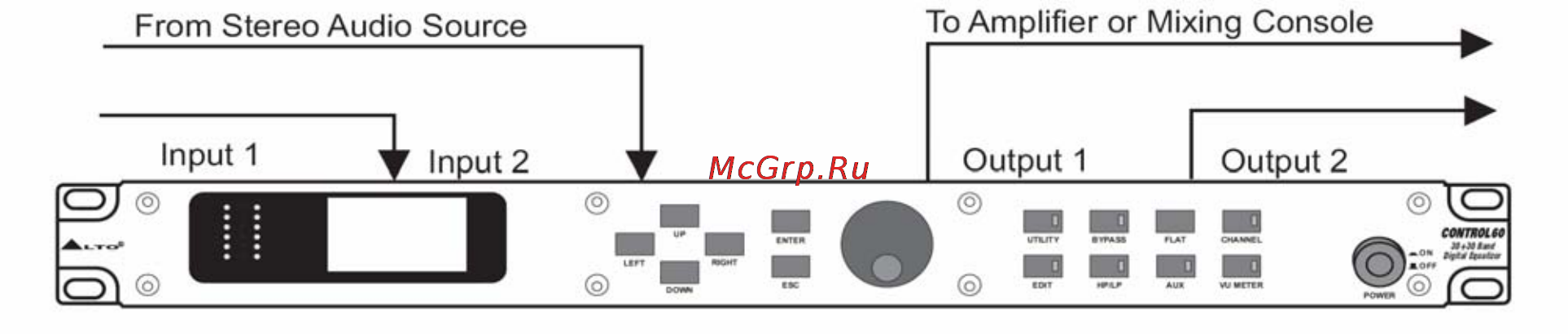

Пояснения к рис.

From Stereo Audio Source – от источника стереозвука;

Input 1 – вход 1;

Input 2 – вход 2;

To Amplifier or Mixing Console – к усилителю или микшеру;

Output 1 – выход 1;

Output 2 – выход 2.
