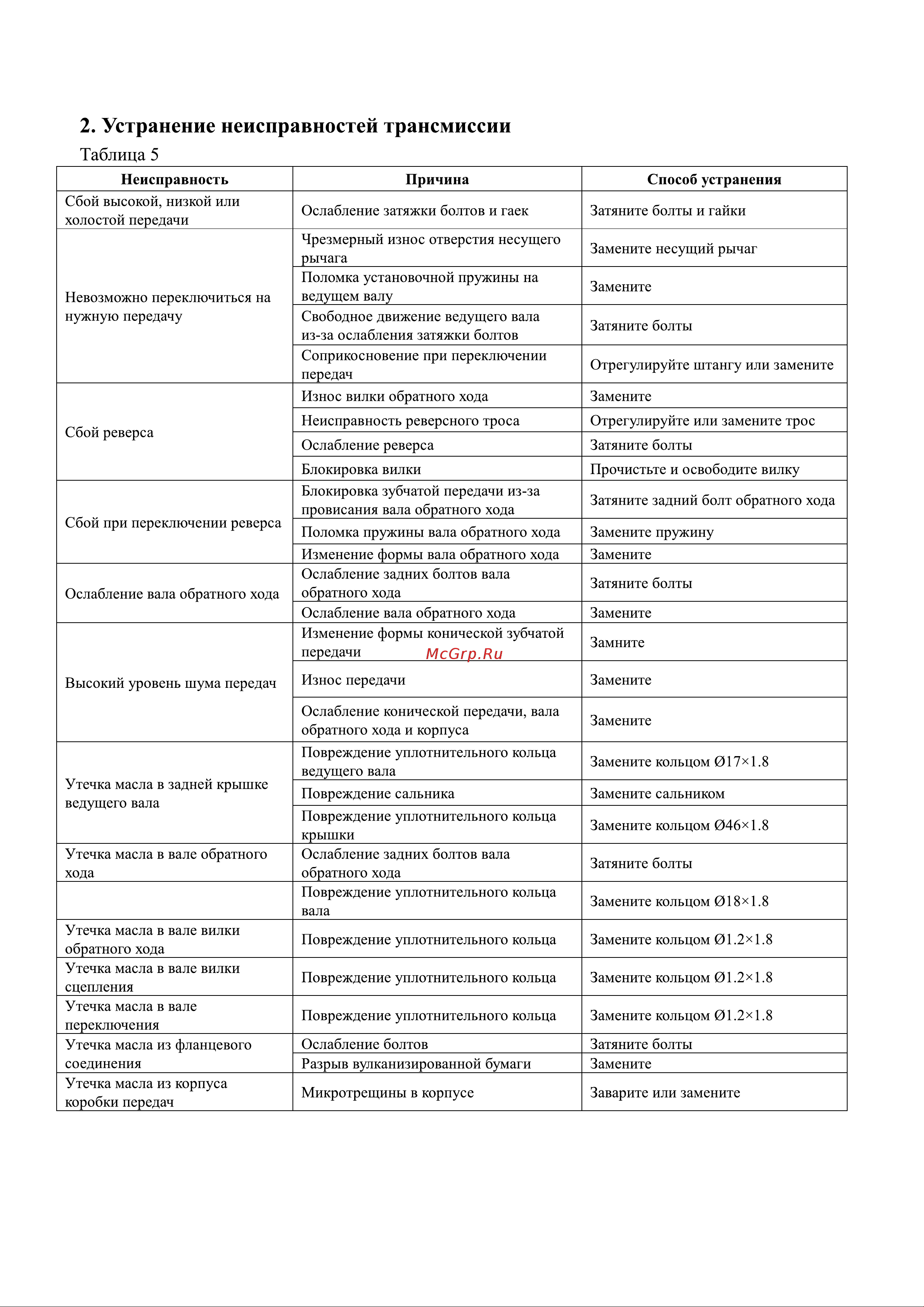

2 Устранение неисправностей трансмиссии Таблица 5 Неисправность Сбой высокой низкой или холостой передачи Невозможно переключиться на нужную передачу Сбой реверса Сбой при переключении реверса Ослабление вала обратного хода Высокий уровень шума передач Утечка масла в задней крышке ведущего вала Утечка масла в вале обратного хода Утечка масла в вале вилки обратного хода Утечка масла в вале вилки сцепления Утечка масла в вале переключения Утечка масла из фланцевого соединения Утечка масла из корпуса коробки передач Причина Ослабление затяжки болтов и гаек Чрезмерный износ отверстия несущего рычага Поломка установочной пружины на ведущем валу Свободное движение ведущего вала из за ослабления затяжки болтов Соприкосновение при переключении передач Износ вилки обратного хода Способ устранения Затяните болты и гайки Замените несущий рычаг Замените Затяните болты Отрегулируйте штангу или замените Замените Неисправность реверсного троса Отрегулируйте или замените трос Ослабление реверса Затяните болты Блокировка вилки Блокировка зубчатой передачи из за провисания вала обратного хода Поломка пружины вала обратного хода Изменение формы вала обратного хода Ослабление задних болтов вала обратного хода Ослабление вала обратного хода Изменение формы конической зубчатой передачи Прочистьте и освободите вилку Износ передачи Замените Ослабление конической передачи вала обратного хода и корпуса Повреждение уплотнительного кольца ведущего вала Повреждение сальника Повреждение уплотнительного кольца крышки Ослабление задних болтов вала обратного хода Повреждение уплотнительного кольца вала Затяните задний болт обратного хода Замените пружину Замените Затяните болты Замените Замните Замените Замените кольцом 017x1 8 Замените сальником Замените кольцом 046x1 8 Затяните болты Замените кольцом 018x1 8 Повреждение уплотнительного кольца Замените кольцом 01 2x1 8 Повреждение уплотнительного кольца Замените кольцом 01 2x1 8 Повреждение уплотнительного кольца Замените кольцом 01 2x1 8 Ослабление болтов Разрыв вулканизированной бумаги Затяните болты Замените Микротрещины в корпусе Заварите или замените
