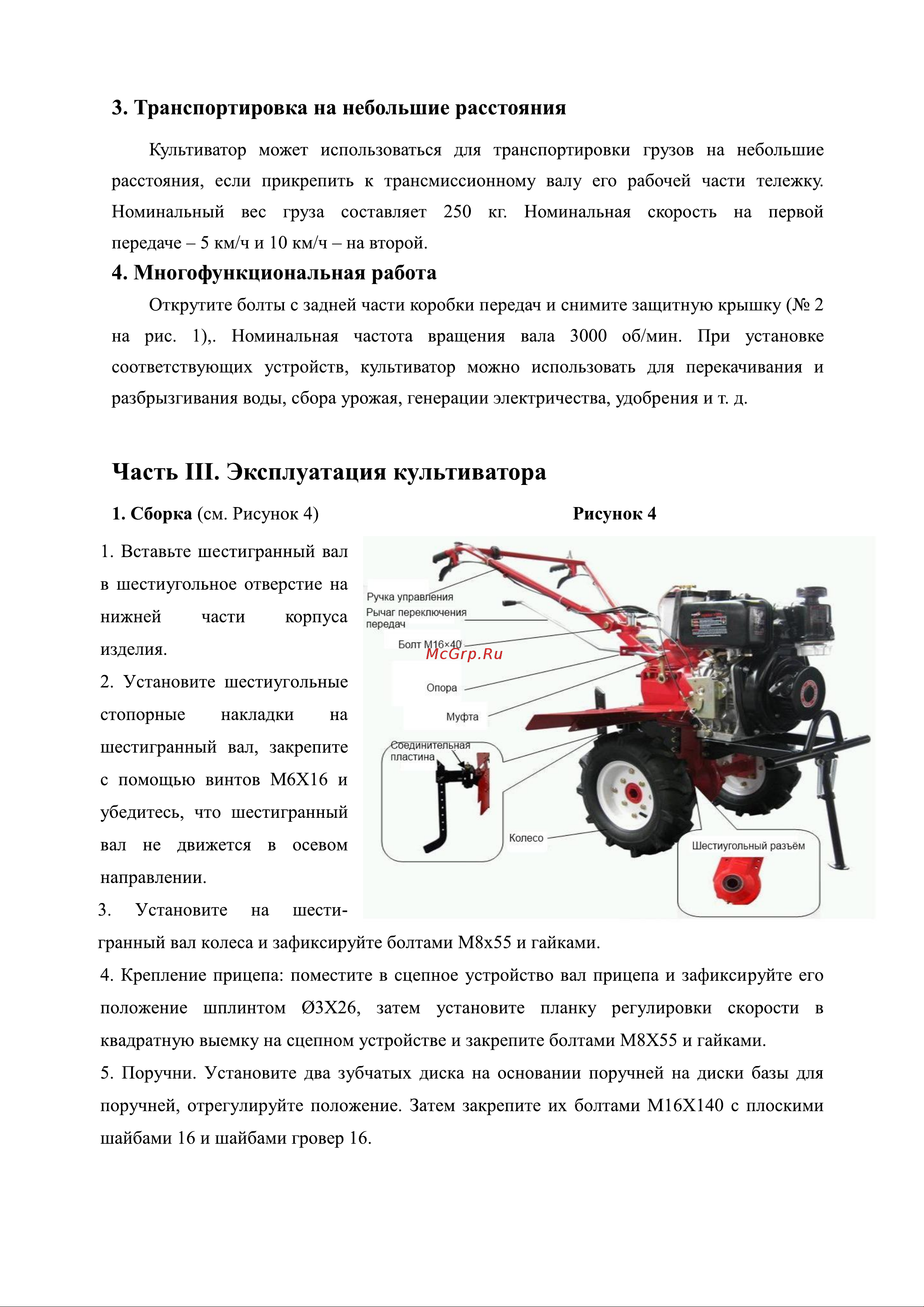

3 Транспортировка на небольшие расстояния Культиватор может использоваться для транспортировки грузов на небольшие расстояния если прикрепить к трансмиссионному валу его рабочей части тележку Номинальный вес груза составляет 250 кг Номинальная скорость на первой передаче 5 км ч и 10 км ч на второй 4 Многофункциональная работа Открутите болты с задней части коробки передач и снимите защитную крышку 2 на рис 1 Номинальная соответствующих устройств частота вращения культиватор можно вала 3000 об мин использовать для При установке перекачивания и разбрызгивания воды сбора урожая генерации электричества удобрения и т д Часть III Эксплуатация культиватора 1 Сборка см Рисунок 4 Рисунок 4 1 Вставьте шестигранный вал в шестиугольное отверстие на нижней части корпуса изделия 2 Установите стопорные шестиугольные накладки шестигранный вал на закрепите с помощью винтов М6Х16 и убедитесь вал не что шестигранный движется в осевом направлении 3 Установите на шести гранный вал колеса и зафиксируйте болтами М8х55 и гайками 4 Крепление прицепа поместите в сцепное устройство вал прицепа и зафиксируйте его положение шплинтом 03X26 затем установите планку регулировки скорости в квадратную выемку на сцепном устройстве и закрепите болтами М8Х55 и гайками 5 Поручни Установите два зубчатых диска на основании поручней на диски базы для поручней отрегулируйте положение Затем закрепите их болтами М16X140 с плоскими шайбами 16 и шайбами гровер 16
