2 609 140 541 • 22.1.08
146 | Български
Фрезоване
■ Използвайте електроинструмента само с
монтиран кожух. Загубата на контрол над
електроинструмента може да предизвика
наранявания.
■ Преди започване на фрезоването се
уверете, че маркировката „▲“ на кожуха 2 е
срещу символа „ “ на задвижващия
модул 1.
Упътване: не забравяйте, че фрезерът 4
винаги се подава от основната плоча 7.
Внимавайте да не повредите шаблона или
обработвания детайл.
Установете дълбочината на фрезоване, както
е описано по-горе.
Включете електроинструмента и го поставете
на мястото на фрезоване.
Изпълнете фрезоването, като внимавате да
поддържате постоянна скорост на подаване.
След приключване на фрезоването изключете
електроинструмента. Не го оставайте, преди
въртенето на фрезера да е спряло напълно.

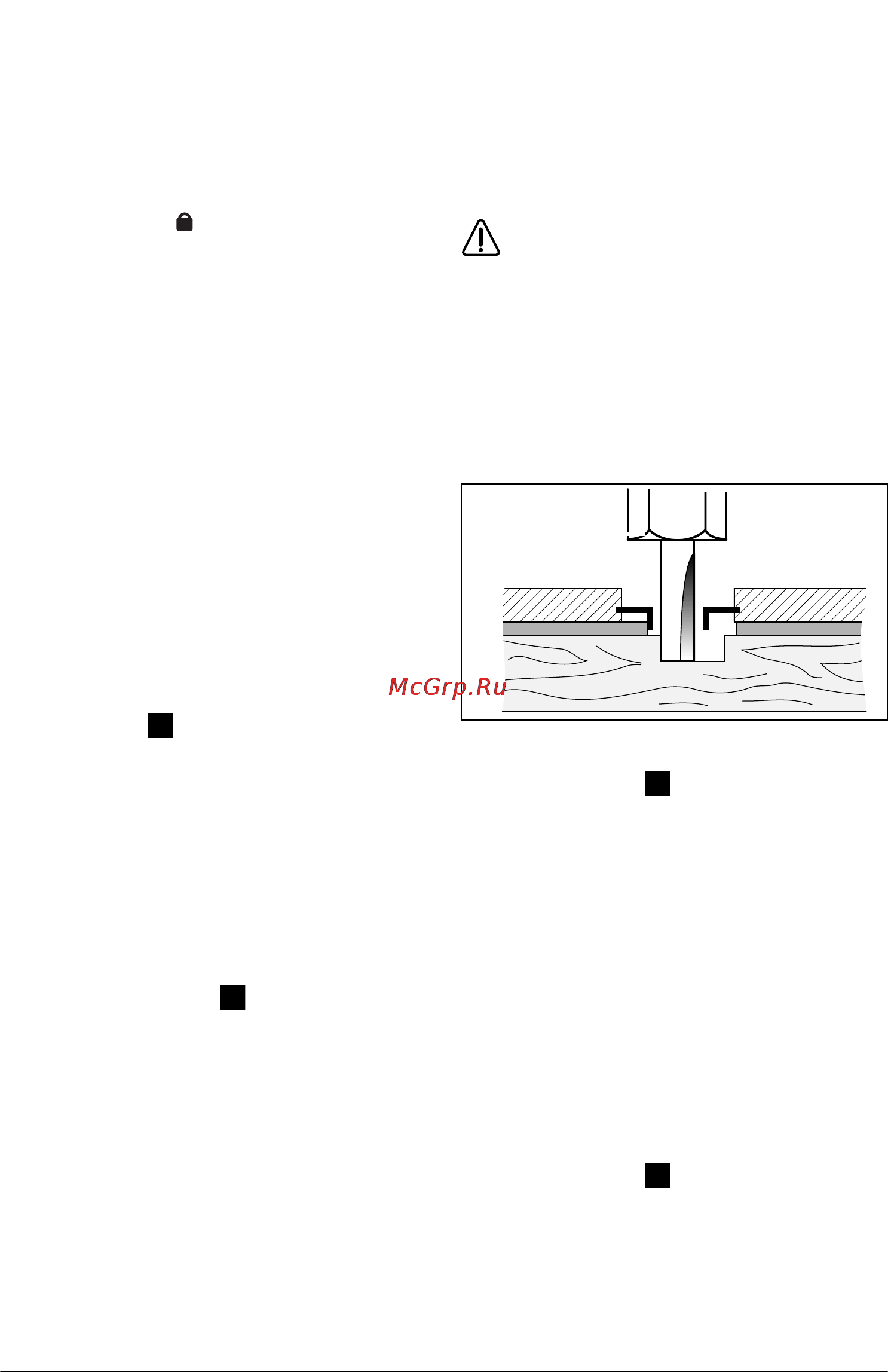

Фрезоване с копираща втулка
С помощта на копиращата втулка 14 върху
обработваните детайли могат да се пренасят
контури от образци или шаблони.
Поставяне на копиращата втулка 14
(вижте фигура )
Развийте напълно и извадете цилиндричните
винтове от долната страна на
антифрикционната плоча 6 и демонтирайте
антифрикционната плоча 6. Поставете
гумения пръстен 15 и след това копиращата
втулка 14 в кръглата антифрикционна
плоча 16, както е показано на фигурата.
Затегнете кръглата антифрикционна плоча 16
към основната плоча 7 с включените в
окомплектовката винтове с плоски глави.
Настройване/центроване на копиращата
втулка (вижте фигура )
За да остава разстоянието между центъра на
фрезоване и копиращата втулка постоянно по
целия профил, при необходимост копиращата
втулка и плъзгащата плоча могат да бъдат
настроени една спрямо друга.
Развийте застопоряващите винтове 17 прибл.
на 2 оборота, така че основната плоча 16 да
може да се движи свободно.
Поставете центроващия дорник 18 в
патронника, както е показано на фигурата.
Затегнете холендровата гайка на ръка, така че
центроващият дорник да може да се движи.
Чрез леко изместване на основната плоча 16
подравнете един спрямо друг центроващия
дорник 18 и копиращата втулка 14.
Затегнете отново застопоряващите винтове 17
и извадете центроващия дорник 18 от
патронника.
Фрезоване
Изберете фрезер с диаметър,
по-малък от вътрешния диаметър на
копиращата втулка.
Допрете електроинструмента с копиращата
втулка 14 до шаблона.
Водете електроинструмента с подаващата се
копираща втулка по контура на шаблона, като
го притискате леко към шаблона.
Упътване: Поради издаването на копиращата
втулка шаблонът трябва да е с минимална
дебелина 8 mm.
Фрезоване на ръбове/контури
(вижте фигура )
При фрезоване на ръбове/контури без
използване на приспособление за успоредно
водене фрезерът трябва да е с водач или със
сачмен лагер.
Доближете електроинструмента към детайла
странично, докато водещият палец или
сачменият лагера на фрезера допрат до
обработвания ръб на детайла. Водете
електроинструмента по продължение на ръба,
като при това внимавате да не променяте
наклона на електроинструмента. Твърде силно
притискане може да повреди ръба на
обработвания детайл.
Фрезоване с приспособление за
успоредно водене
(вижте фигура )
Застопорете приспособлението за успоредно
водене 20 към кожуха на фрезата с винта с
накатена глава 19.
С винта с крилчата глава 21 на
приспособлението за успоредно водене
установете желаната дълбочина.
H
I
K
L
