2.2.2.2 Группа пунктов меню «Параметры счетчика» предназначено для установки и чтения
параметров счетчика, чтения регистров накопленной энергии, чтения и установки режима
тарификатора, чтения вспомогательных параметров счетчика, чтения и установки режима выхода
управления нагрузкой, чтения и установки режимов индикации и др..
Для чтения и программирования данных счетчика необходимо:
1. выполнить действия указанные в п. 2.1;
2. установить положение переключателя «УРОВЕНЬ ДОСТУПА» (1 или 2);
3. в строке «ПАРОЛЬ КАНАЛА СВЯЗИ» ввести пароль соответствующего уровня
доступа;
4. нажать кнопку «ОТКРЫТЬ КАНАЛ СВЯЗИ». При успешном выполнении команды
в окне «Сообщение» должно высветится «Успешное завершение обмена».
Введенное значение пароля запоминается программой и используется каждый раз
при попытке открывания канала связи, возникающей при открытии окон или
нажатии кнопки «Прочитать из счетчика»;
5. войти в меню «ПАРАМЕТРЫ» - «ПАРАМЕТРЫ СЧЁТЧИКА»;

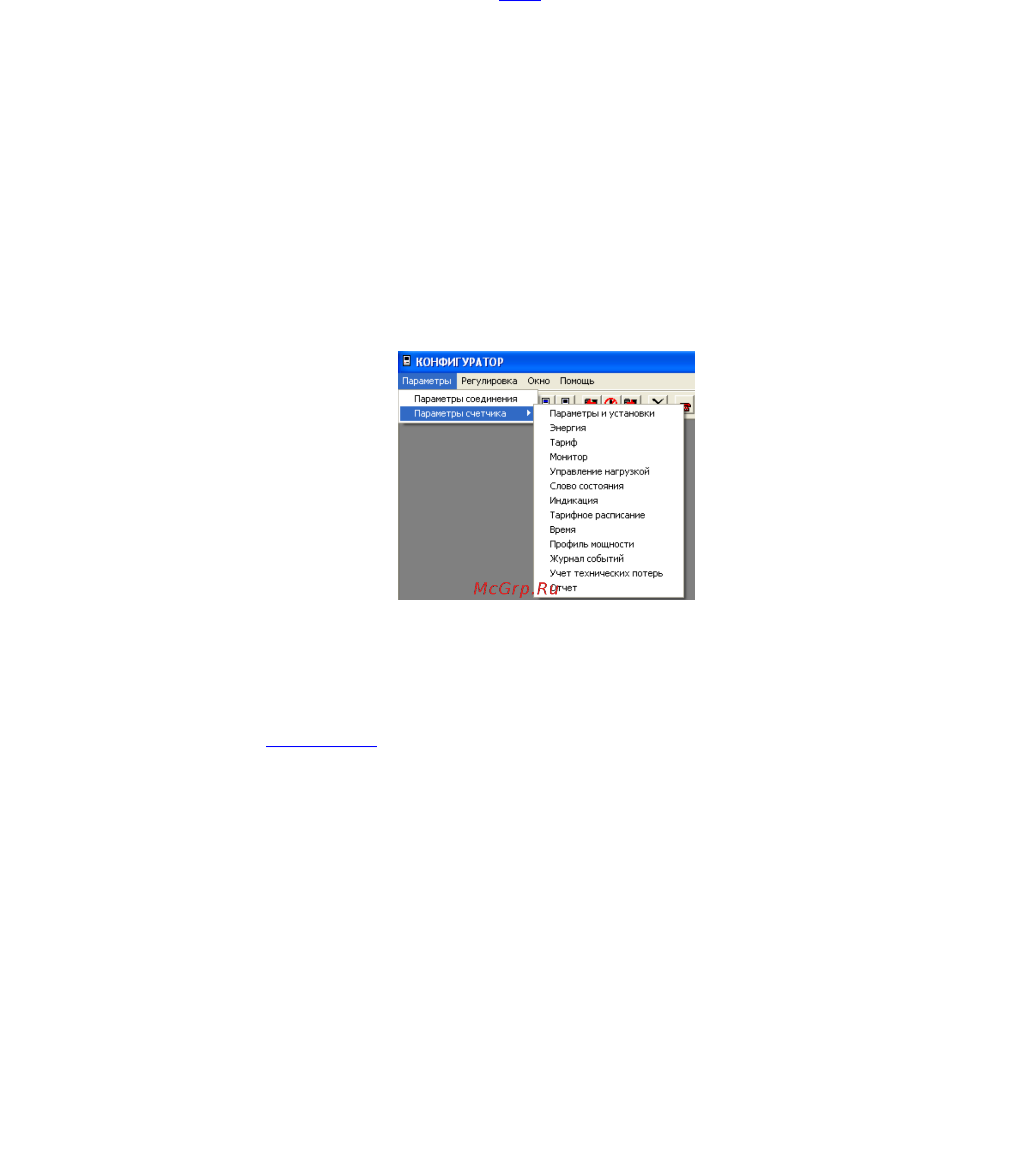

6. при открытии пункта «Параметры счетчика» появляется группа пунктов меню,
необходимых для работы со счетчиком (рис.9).
Рис.9
Замечание 1. Просмотр (чтение) данных счетчика производится на 1 и 2 уровнях доступа, с
введением соответствующего пароля. Изменение (программирование) данных – только на 2
уровне доступа.
Замечание 2 .При изначальном открытии окон программы происходит автоматическое открытие
канала связи (см. п. «Канал связи») и попытка чтения установок и параметров счетчика, к
которому происходит обращение на данный момент времени (кроме окна «Тарифное
расписание»). При успешном обмене со счетчиком открытое окно будет содержать данные,
считанные со счетчика. Если по каким-либо причинам обмен со счетчиком не состоялся, то в окне
будут присутствовать данные, воспроизводимые программой по умолчанию.
Для чтения и при повторном открытии окон подпрограммы необходимо нажать кнопку
«Прочитать из счетчика». Запись параметров производится после корректной установки
параметра в соответствующем окне редактирования нажатием кнопки «Записать в счетчик». При
необходимости, операции обмена со счетчиком можно прервать кнопкой «Прекратить обмен».
При работе с программой в режиме записи данных в счетчик, всегда необходимо
учитывать, что все изменения, производимые оператором в окнах программы, будут занесены в
счетчик только после выбора соответствующего уровня доступа, нажатия кнопки «Записать в
счетчик» и осуществления успешного обмена.
После выполнения любых операций по записи данных в счетчик, настоятельно
рекомендуется убедиться в корректности выполнения счетчиком посылаемых команд путем
13
