чтения со счетчика значений изменяемых параметров. Иными словами, любая команда записи в
счетчик должна сопровождаться последующей соответствующей командой чтения из счетчика.
Параметры и установки.

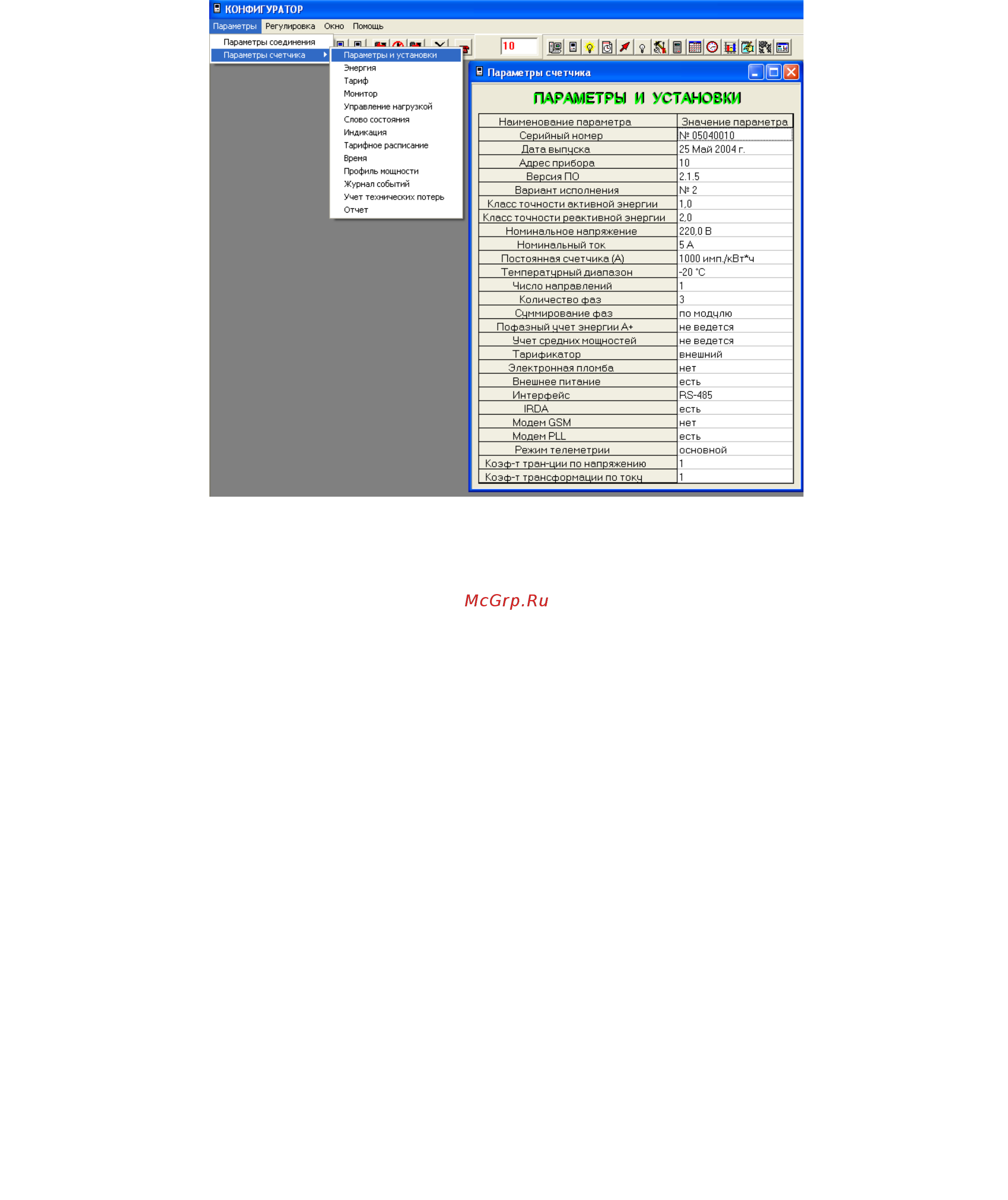

Рис.10
а) Для считывания установок счётчика и дополнительных параметров необходимо выполнить
следующие операции:
1. выбрать пункт меню «Параметры и установки». При этом на экране монитора появится окно
«Параметры и установки» с таблицей, в которой, в случае успешного обмена, будут
представлены все параметры и установки счётчика, к которому происходит обращение
(рис.10).
б) Для изменения сетевого адреса прибора, коэффициентов трансформации по току и
напряжению необходимо:
1. выполнить действия указанные выше в п. а);
2. занести изменения значений в таблицу;
3. послать команду в счётчик, нажав кнопку «Записать в счётчик».
Замечание 1.Изменение адреса прибора происходит на 1 или 2 уровне доступа. Изменение
соответствующих коэффициентов трансформации только на 2 уровне доступа.
Энергия.
а ) Для считывания энергетических показаний со счётчика необходимо выполнить следующие
операции:
1. выбрать пункт меню «ЭНЕРГИЯ»;
2. нажать кнопку «Прочитать из счетчика». При этом на экране монитора ПЭВМ появится окно
«ЭНЕРГИЯ», содержащее, в случае успешного обмена, таблицу с данными о накопленной
энергии по каждому тарифу и сумме тарифов нарастающим итогом с момента включения
счетчика, к которому происходит обращение (рис.11);
3. в «Строке сообщений» появится запись «Успешное завершение обмена».
