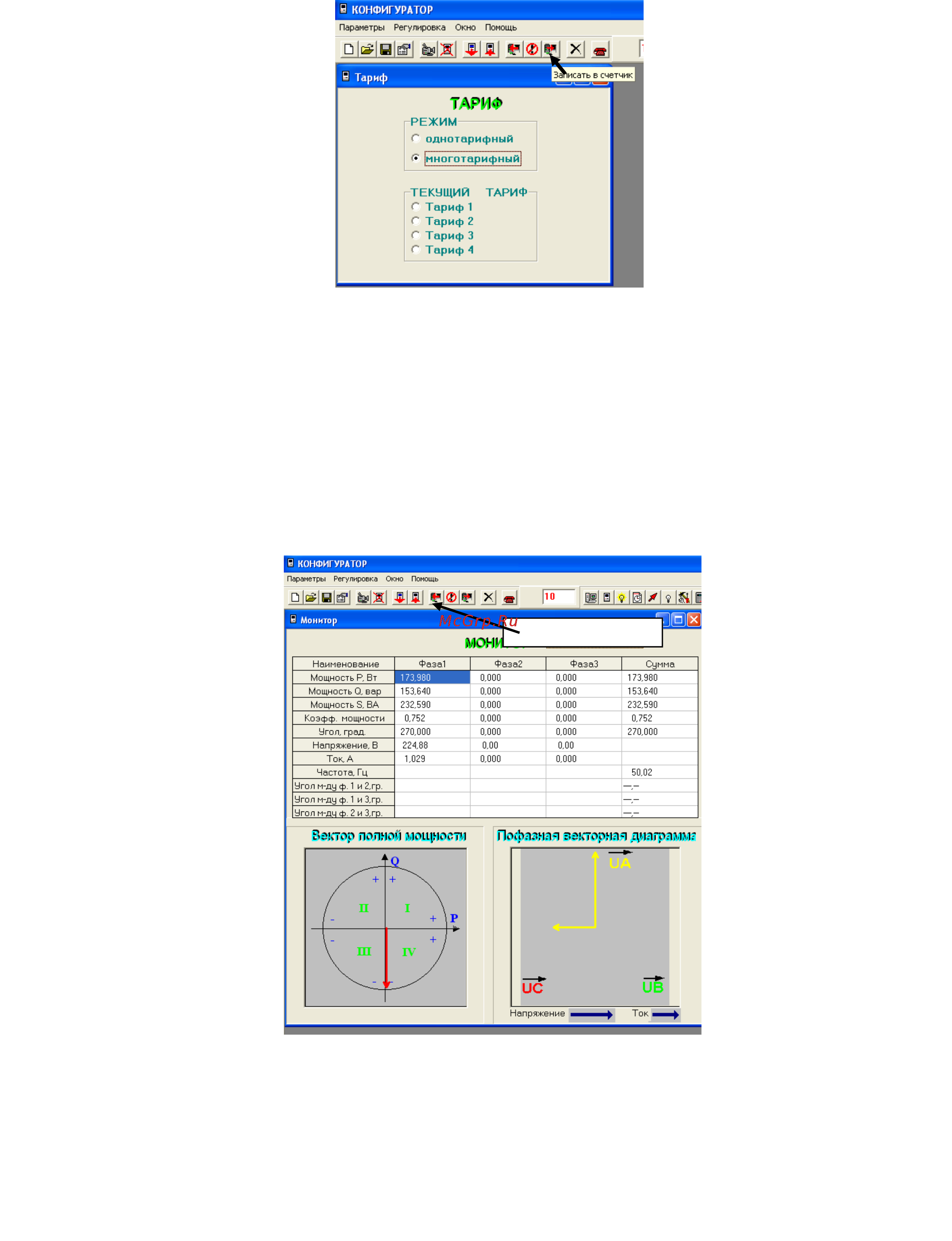

Рис.14
Замечание 1 .Запись параметров тарификатора возможна на 2 уровне доступа. Для счетчиков с
внутренним тарификатором операция установки текущего тарифа недоступна.
Монитор.
а) Для считывания вспомогательных параметров и осуществления текущего контроля за
состоянием сети и энергопотреблением используется окно «Монитор». Для этого необходимо:
1. выбрать пункт меню «Монитор». При этом на экране монитора ПК появится окно
«Монитор» (рис.15), в котором, в случае успешного обмена, будут отображены
вспомогательные параметры и векторная диаграмма трехфазной сети (вектора полной
мощности, тока и напряжения);
Рис.15
17
