б)Для считывания зафиксированных вспомогательных параметров со счётчика необходимо
выполнить следующие операции в окне «Монитор»:
1. курсором отметить «Зафиксированные данные»;

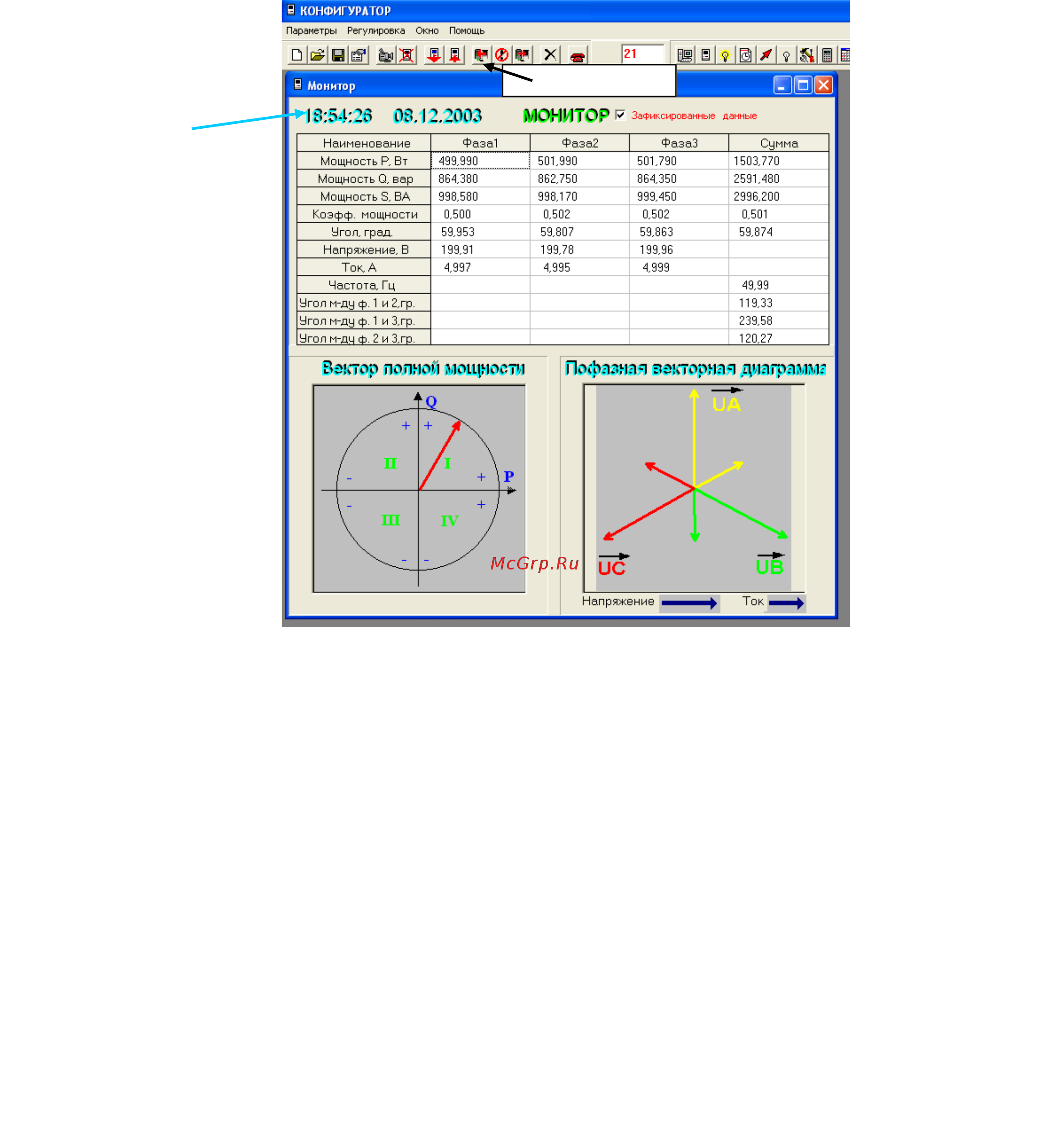

2. нажать кнопку «Прочитать из счетчика». При этом на экране монитора ПЭВМ появится окно
«Монитор», в которой, в случае успешного обмена, будут отображены зафиксированные
вспомогательные параметры и векторная диаграмма трехфазной сети (вектора тока и
напряжения), а так же время и дата фиксации параметров (рис.16);
3. в «Строке сообщений» появится запись «Успешное завершение обмена».
Рис.16
Управление нагрузкой.
Данная функция предоставляет возможность считывать/устанавливать параметры
управления нагрузкой и управлять внешними устройствами подключения/отключения нагрузки.
а) Для чтения параметров управления нагрузкой необходимо:
1. выбрать пункт меню «Управление нагрузкой». При этом на экране монитора появится окно
«Управление нагрузкой», в котором, в случае успешного обмена со счетчиком, отобразятся
данные счетчика, к которому происходит обращение. (Рис.17):
«Режим R+» - определяет функции импульсного выхода R+ (телеметрия R+/управление
нагрузкой);
«Нагрузка» - определяет состояние выхода R+ управления нагрузкой
(включено/отключено);
18
Прочитать из счетчика
Время и дата
фиксации
параметров
