Тарифное расписание.
Тарифное расписание составляется для каждого дня недели каждого месяца года. В окне
«Тарифное расписание» индицируется суточное тарифное расписание в соответствии с
выбранным днем встроенного календаря.
а) Для считывания тарифного расписания и расписания праздничных дней необходимо:
1. выбрать подпрограмму «Тарифное расписание». На экране монитора появится окно
«Тарифное расписание» (рис.20), где отображено тарифное расписание и расписание
праздничных дней, находящиеся, в памяти компьютера;
2. нажать кнопку «Прочитать из счетчика ». При этом на экране монитора, в случае успешного
обмена, появится диалоговое окно «Прочитать из памяти прибора» (рис.21);
3. курсором выбрать требуемый пункт в окне диалога;
4. нажать кнопку «ОК»;
5. в «Строке сообщений», в случае успешного обмена, появится «Успешное завершение
обмена», а на экране монитора появится считанное тарифное расписание или расписание
праздничных дней, из прибора, к которому происходит обращение. При этом массивы данных
памяти компьютера заместятся данными, считанными со счетчика.

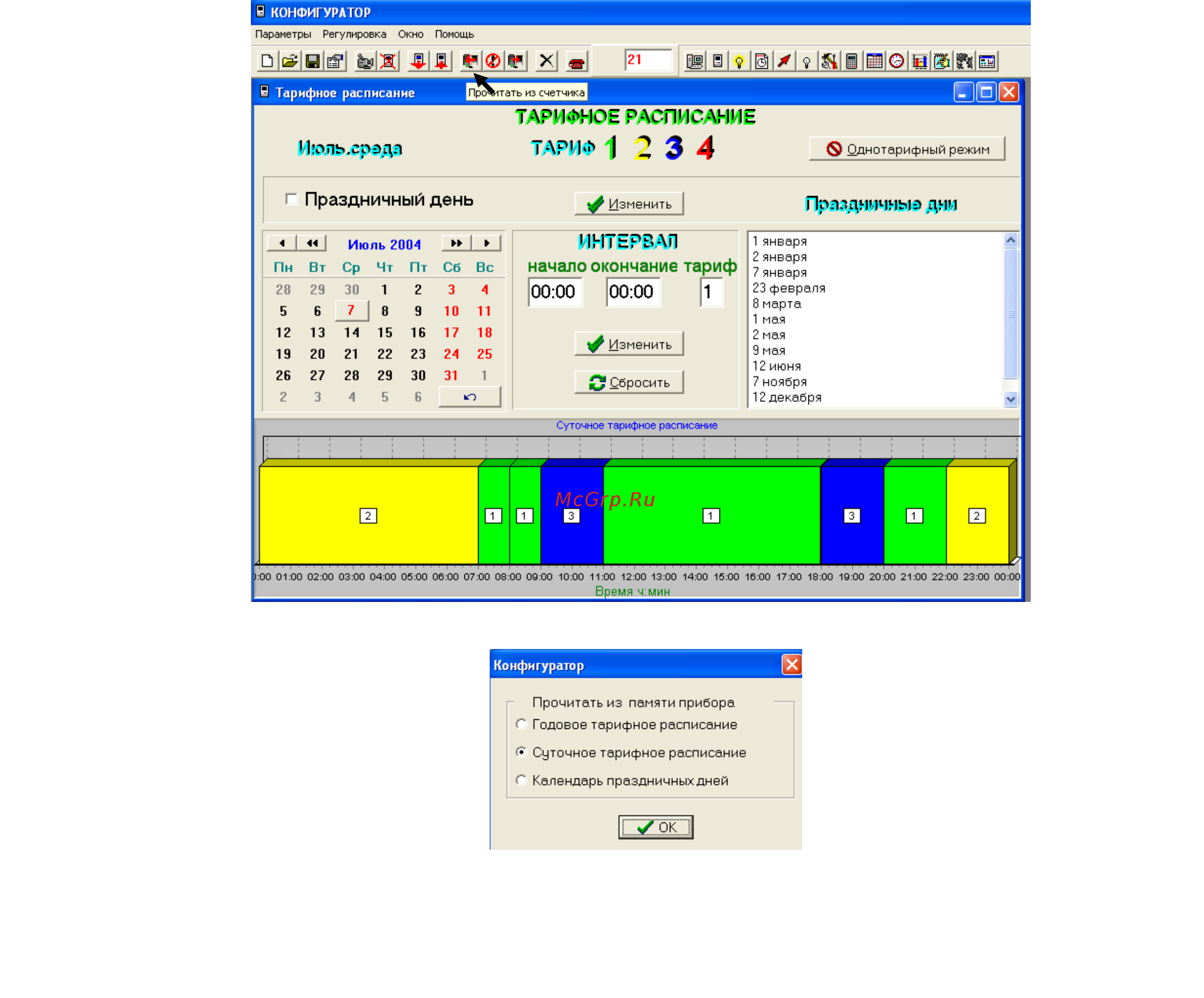

Рис.20
Рис.21
21
