б) Для записи тарифного расписания и расписания праздничных дней необходимо:
1. В окне «Тарифное расписание» установить требуемое тарифное расписание или расписание
праздничных дней. Для изменения суточного тарифного расписания необходимо задать
начало/окончание и номер тарифа для каждого тарифного интервала и нажать кнопку
«Изменить». Для изменения признака праздничный/непраздничный любого дня года
необходимо установить требуемое положение переключателя «Праздничный день» и нажать
расположенную справа кнопку «Изменить». Изменения заносятся в память программы и могут
быть проконтролированы в гистограмме «Суточное тарифное расписание» или списке
«Праздничные дни» окна (Рис. 22);
2. нажать кнопку «Записать в счетчик ». При этом на экране монитора появится диалоговое окно
«Записать в память прибора» (рис.23);
3. курсором выбрать необходимое расписание;
4. нажать кнопку «ОК»;
5. в «Строке сообщений» появится «Успешное завершение обмена», означающее, что в память
прибора, к которому происходит обращение, записано необходимое тарифное расписание или
расписание праздничных дней.
Чтение и запись годового тарифного расписания является достаточно длительной процедурой.
Для облегчения контроля за ходом выполнения операции вверху главного окна программы
имеется индикатор хода выполнения длительной процедуры.

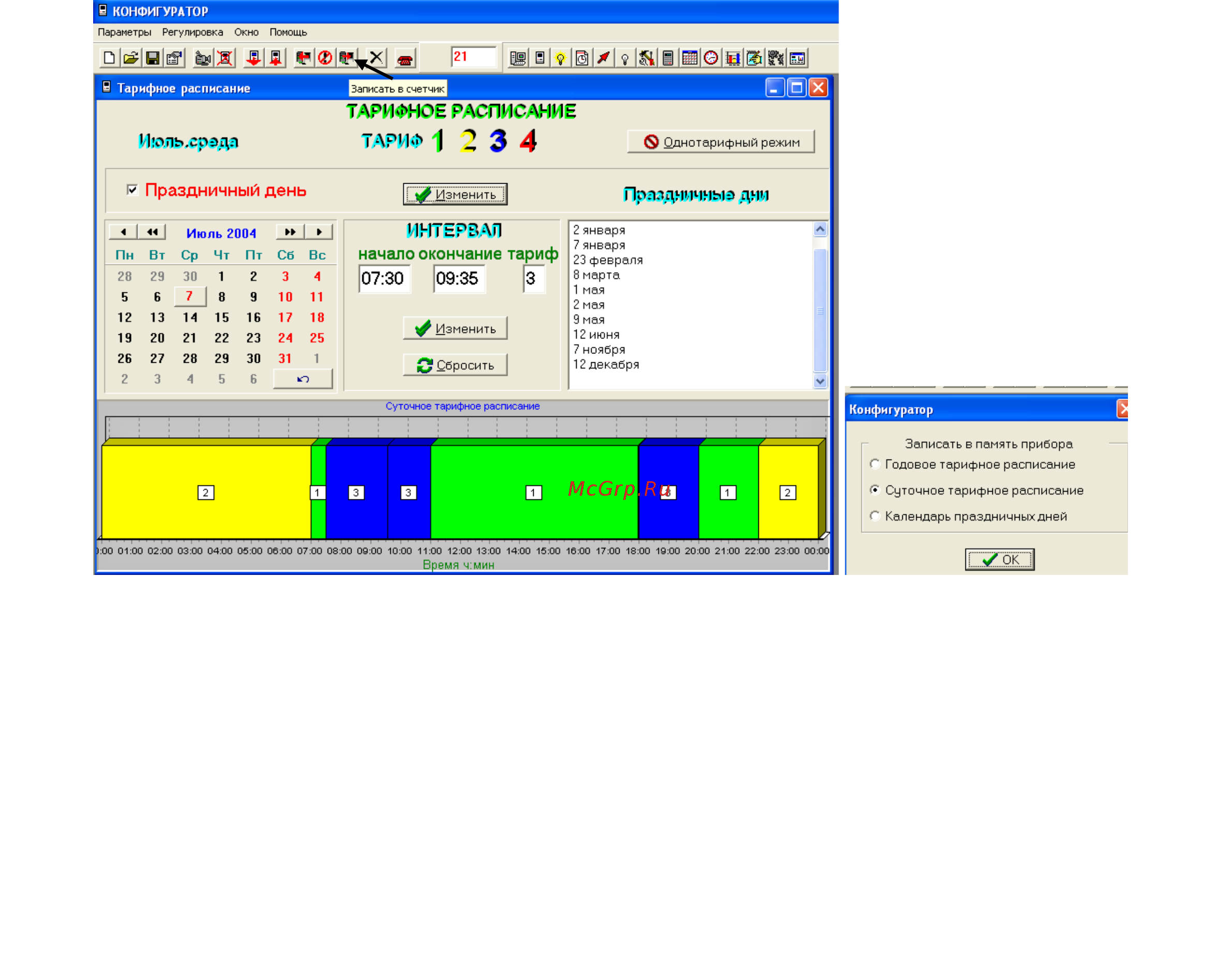

Рис.22 Рис.23
Замечание 1. Для ускоренной записи тарифного расписания и расписания праздничных дней
можно использовать готовые файлы с расширением «.txt» поставляемые совместно с
конфигуратором или созданные отдельно.
Загрузка из файла/сохранение в файле массивов тарифного расписания и праздничных дней
из памяти программы производится с помощью функциональных кнопок «Открыть
файл»/«Сохранить в файле» главного окна программы.
22
