- команда «Текущее время командой установки времени» устанавливает в приборе время
компьютера и в общем случае может привести к нарушению хронологии функционирования
счетчика;
- команда «Текущее время командой коррекции времени» будет воспринята и выполнена,
если разница во времени компьютера и прибора не более 4 минут;
- команда «Установки автоматического перехода на летнее/зимнее время» устанавливает
соответствующие изменения режима сезонных переходов;
4. нажать кнопку «ОК»;
5. в «Строке сообщений» появится «Успешное завершение обмена», означающее, что в
память прибора, к которому происходит обращение, занесены необходимые изменения.

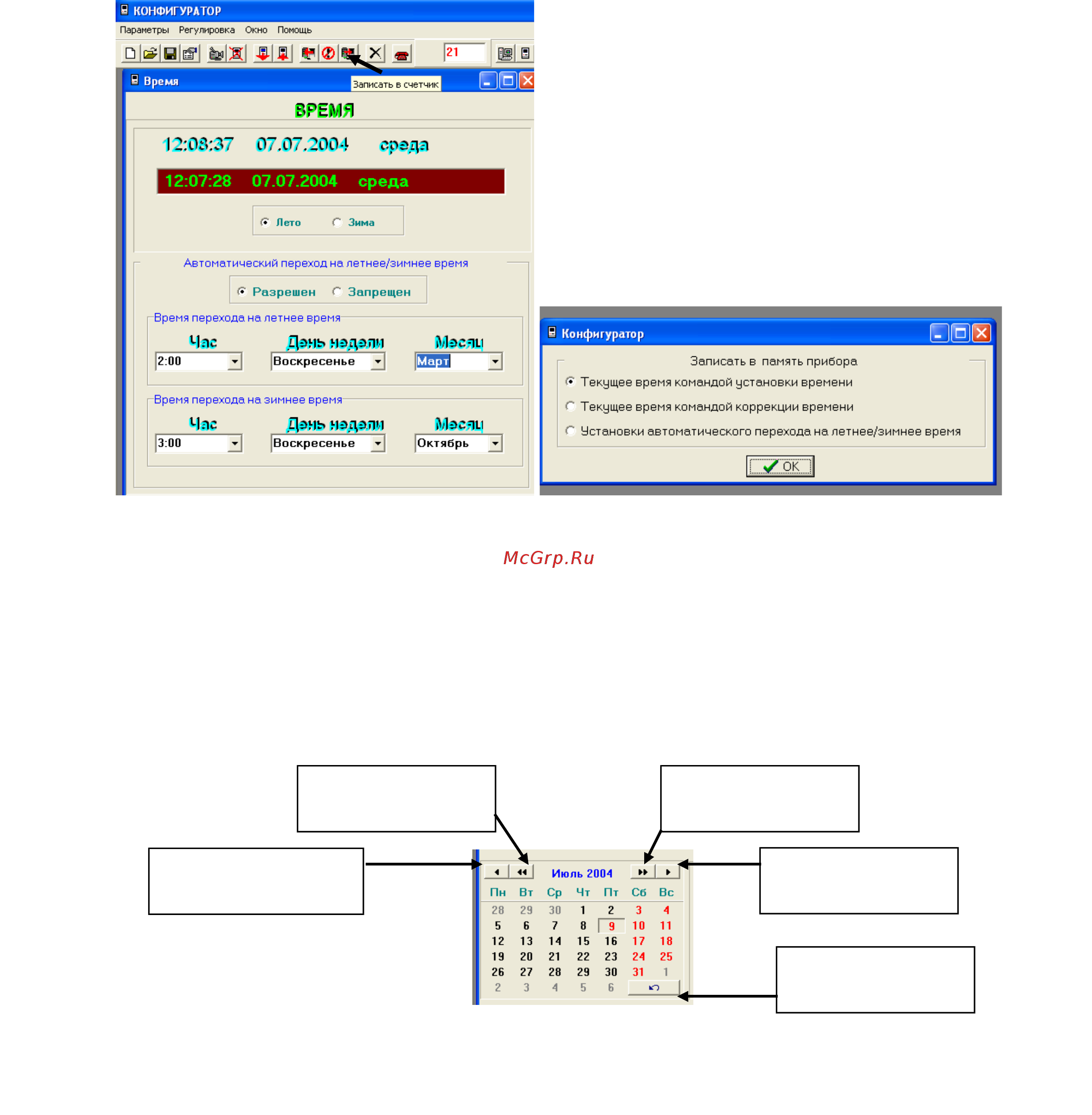

Рис.25 Рис.26
Профиль мощности.
Данное окно позволяет:
а ) считывать сведения из архива средних мощностей из памяти прибора. Для этого необходимо:
1. выбрать пункт меню «Профиль мощности». При этом на экране монитора появится окно
«Профиль мощности », в котором отображены календарь, график и таблица значений
суточного профиля мощности;
2. выбрать интересующую дату (рис.27);
Рис.27
24
Предыдущий месяц
предыдущего года
Последующий месяц
последующего года
Предыдущий месяц
текущего года
Последующий месяц
текущего года
Возвращение к
первоначальной дате
