3. установить переключатель в положение «Коммерческий учет» или «Технические потери»;
4. выбрать время «Начала» и «Окончания» просмотра;

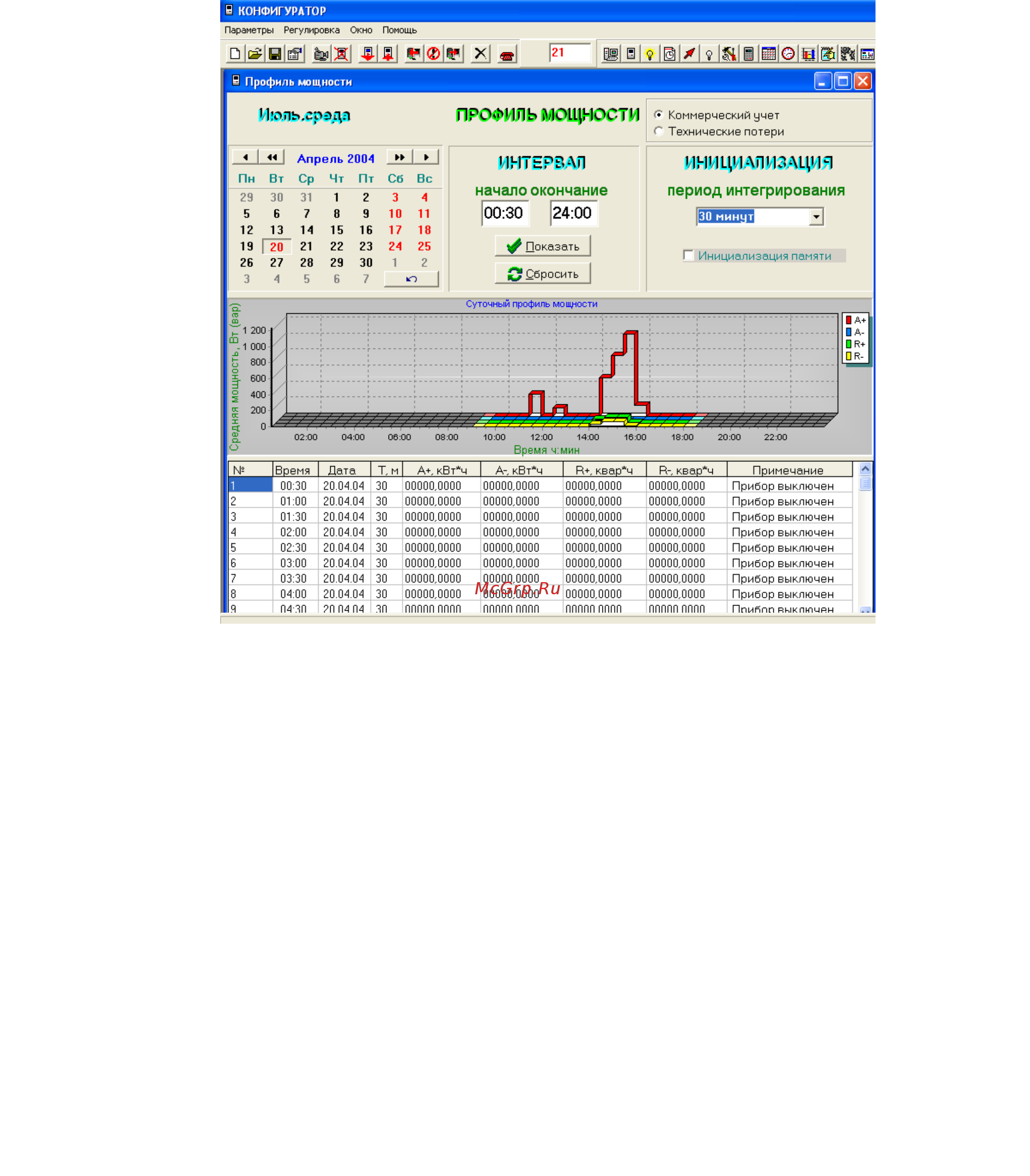

5. нажать кнопку «Показать». При этом на экране монитора, в случае успешного обмена, в
окне «Профиль мощности» отобразятся данные счетчика: месяц и день недели, график
суточного профиля мощности, таблица значений соответствующего графика. (Рис.28);
6. в «Строке сообщений» появится запись «Успешное завершение обмена».
Рис.28
б ) сохранять в файле данные архива средних мощностей. Для этого необходимо:
1. в окне «Профиль мощности» нажать кнопку «Сохранить в файле». При этом появляется
диалоговое окно «Сохранить как» (рис. 29);
2. присвоить имя файлу и нажать кнопку «Сохранить»;
3. в появившемся окне «Сохранение профиля мощности» установить параметры отчета:
вид учета («Коммерческий учет» или «Технические потери»),
интервал (начало интервала, конец интервала),
вид энергии (рис. 30);
4. нажать кнопку «ОК».
25
