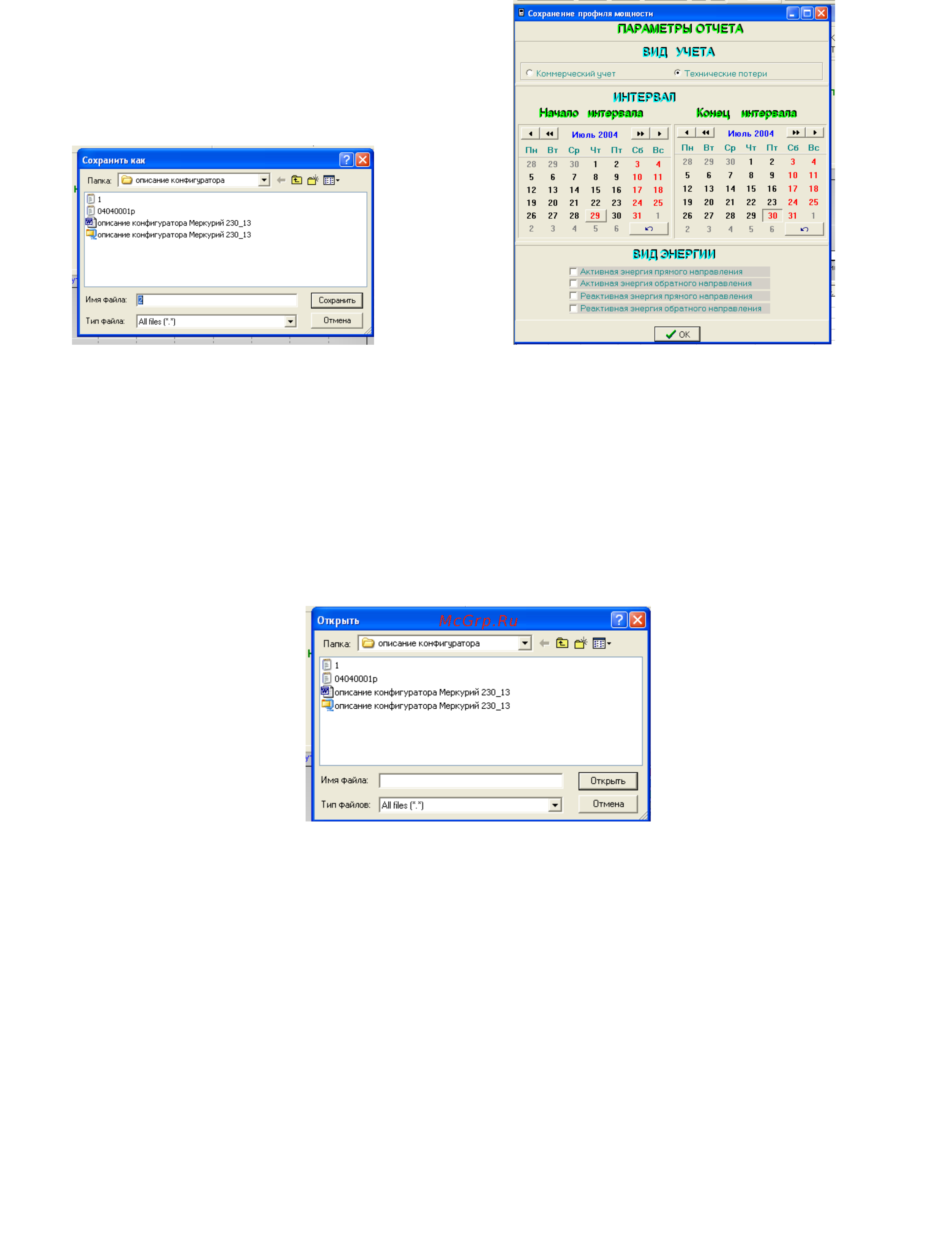

Рис.29 Рис.30
в ) загружать и просматривать сведения архива средних мощностей из файла :
1. в окне «Профиль мощности» установить переключатель в положение «Коммерческий учет»
или «Технические потери»;
2. установить интересующую дату;
3. нажать кнопку «Открыть файл». При этом появляется диалоговое окно «Открыть» (рис. 31);
4. выбрать необходимый файл и нажать кнопку «Открыть»;
5. при правильной установке вида учета и запрашиваемой даты, на экране появляется окно
«Профиль мощности», в котором отражен суточный профиль мощности и соответствующая
таблица значений. В противном случае появляются записи «Файл несуществующего формата»
и «Данные за запрашиваемые сутки не найдены».;
Рис.31
г) выполнять инициализацию профиля средних мощностей. Программа инициализация
предназначена для установки начального значения адреса записи массива, а так же полного
обнуления массива средних мощностей счетчика. Для этого необходимо:
1. в окне «Профиль мощности» выбрать требуемый период интегрирования от 1 до 45 минут,
2. если необходимо обнулить массив, отметить курсором пункт «Инициализация памяти».
3. нажать кнопку «Записать в счетчик». При этом появляется диалоговое окно «Конфигуратор»
(рис.32);
4. выбрать необходимую кнопку «Да» или «Нет». При выборе «Да» в «Журнале событий»
отразится время инициализации.
Замечание 1 .Операция инициализации памяти средних мощностей производится на 2 и 3
уровнях доступа.
Замечание 2 .Операция инициализации памяти средних мощностей является отложенной
операцией и занимает время около 5 минут. При отключении питания операция инициализации
будет продолжена после включения питания; при этом, во время выполнения операции
26
