инициализации памяти, указатель адреса наращивается, как и в обычном режиме, а записи данных
в массив не производится.

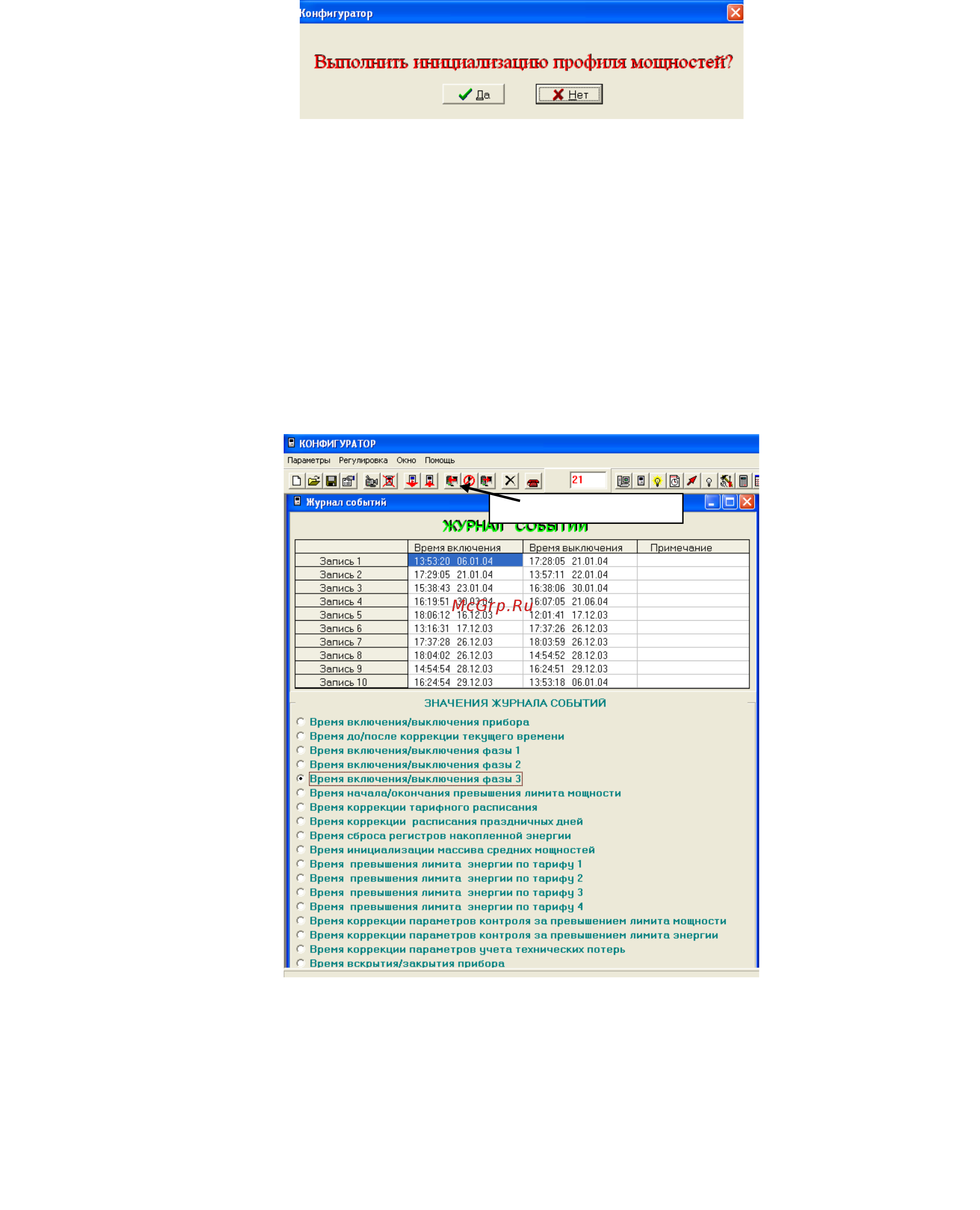

Рис.32
Журнал событий.
а) Данная программа позволяет считывать сведения из массива временных признаков тех или
иных событий. Для этого необходимо:
1. выбрать пункт меню «Журнал событий». При этом на экране монитора, в случае успешного
обмена, появится окно «Журнал событий », содержащее таблицу с данными времени
включения/выключения счетчика;
2. установить переключатель «Значения журнала событий» в требуемое положение;
3. нажать кнопку «Прочитать из счетчика». В случае успешного обмена, на экране монитора, в
таблице «Значений журнала событий» отобразятся данные счетчика, соответствующие
выбранному значению событий. (Рис.33);
4. в «Строке сообщений» появится запись «Успешное завершение обмена».
Рис.33
27
Прочитать из счетчика
