Учет технических потерь.
Данное окно позволяет считывать и устанавливать параметры технических потерь.
Для этого необходимо:

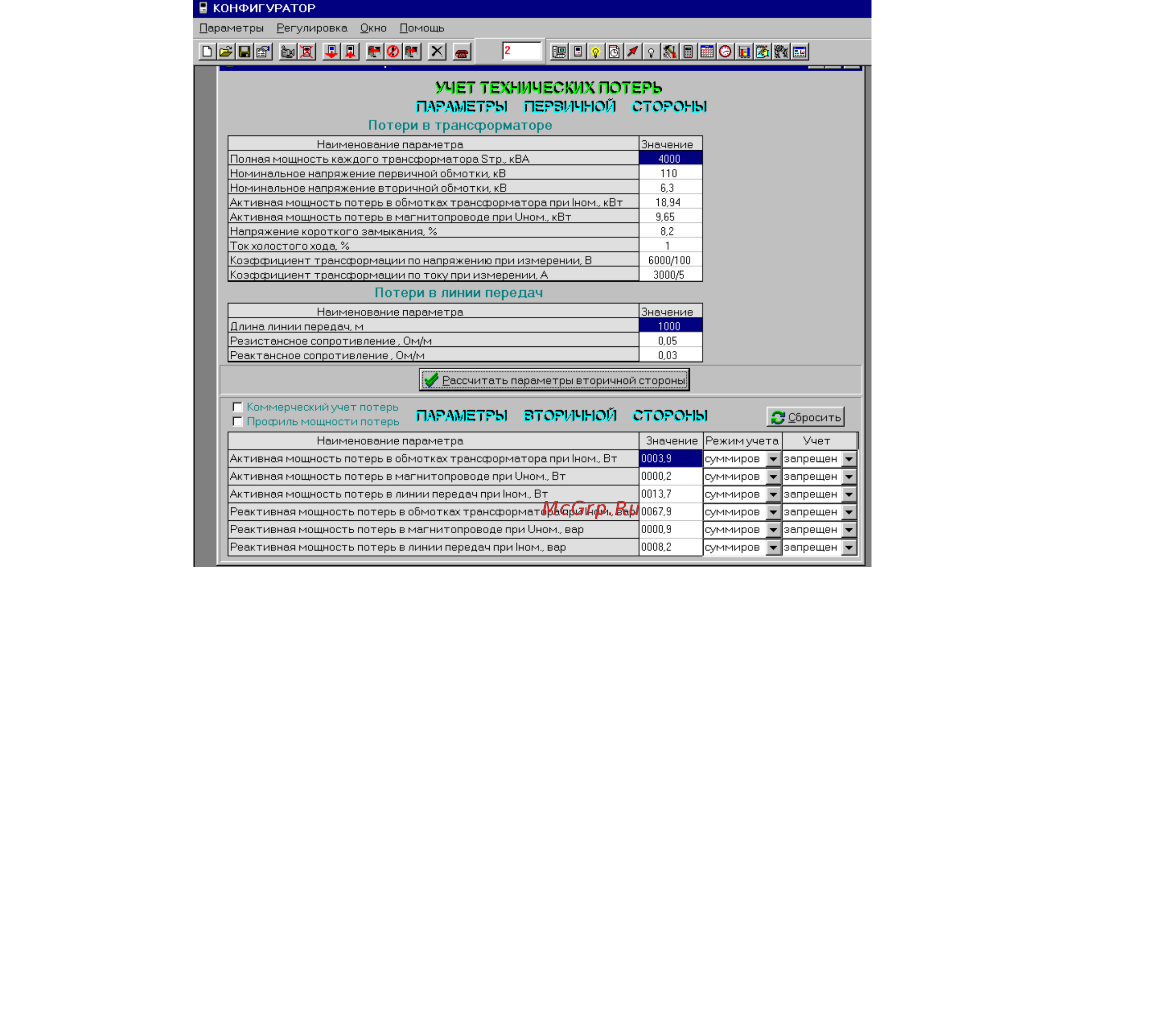

1. выбрать пункт меню «Учет технических потерь». При этом на экране монитора появится
окно «Учет технических потерь » (рис.34), в котором отображены таблицы параметров
первичной стороны (потери в трансформаторе, в линии передач, их значения) и параметры
вторичной стороны (наименование параметра, значение, режим учета);
2. для изменения и расчета параметров вторичной стороны в таблицу параметров первичной
стороны вводятся необходимые значения параметров силового трансформатора и линии
передач;
3. значения параметров вторичной стороны рассчитываются:
а) самостоятельно по формулам с занесением в таблицу параметров вторичной
стороны;
б) нажатием кнопки «Рассчитать параметры вторичной стороны». При этом в столбце
«Значение» появятся рассчитанные программой значения требуемых параметров.;
4. задать требуемый режим учета технических потерь в таблице;
5. записать в счетчик нажатием кнопки «Записать в счетчик».
Рис.34
Для включения учета технических потерь в коммерческий учет необходимо:
1. в окне «Учет технических потерь» отметить «Коммерческий учет»;
2. выбрать режим учета (суммирование/вычитание, разрешение/запрещение) в зависимости от
направления учета по накопленной энергии и наименования параметра;
3. записать в счетчик нажатием кнопки «Записать в счетчик».
Для активизации функции учета профиля мощности технических потерь необходимо:
1. в окне «Учет технических потерь» отметить «Профиль мощности потерь»;
2. записать в счетчик нажатием кнопки «Записать в счетчик».
Замечание 1. Все, изменения, производимые с параметрами учета технических потерь, заносятся
в журнал событий с глубиной хранения, равной 10 записям.
28
