Отчет.
а) Конфигуратор позволяет создавать отчет на основе данных, считанных со счетчика.
Для этого необходимо:

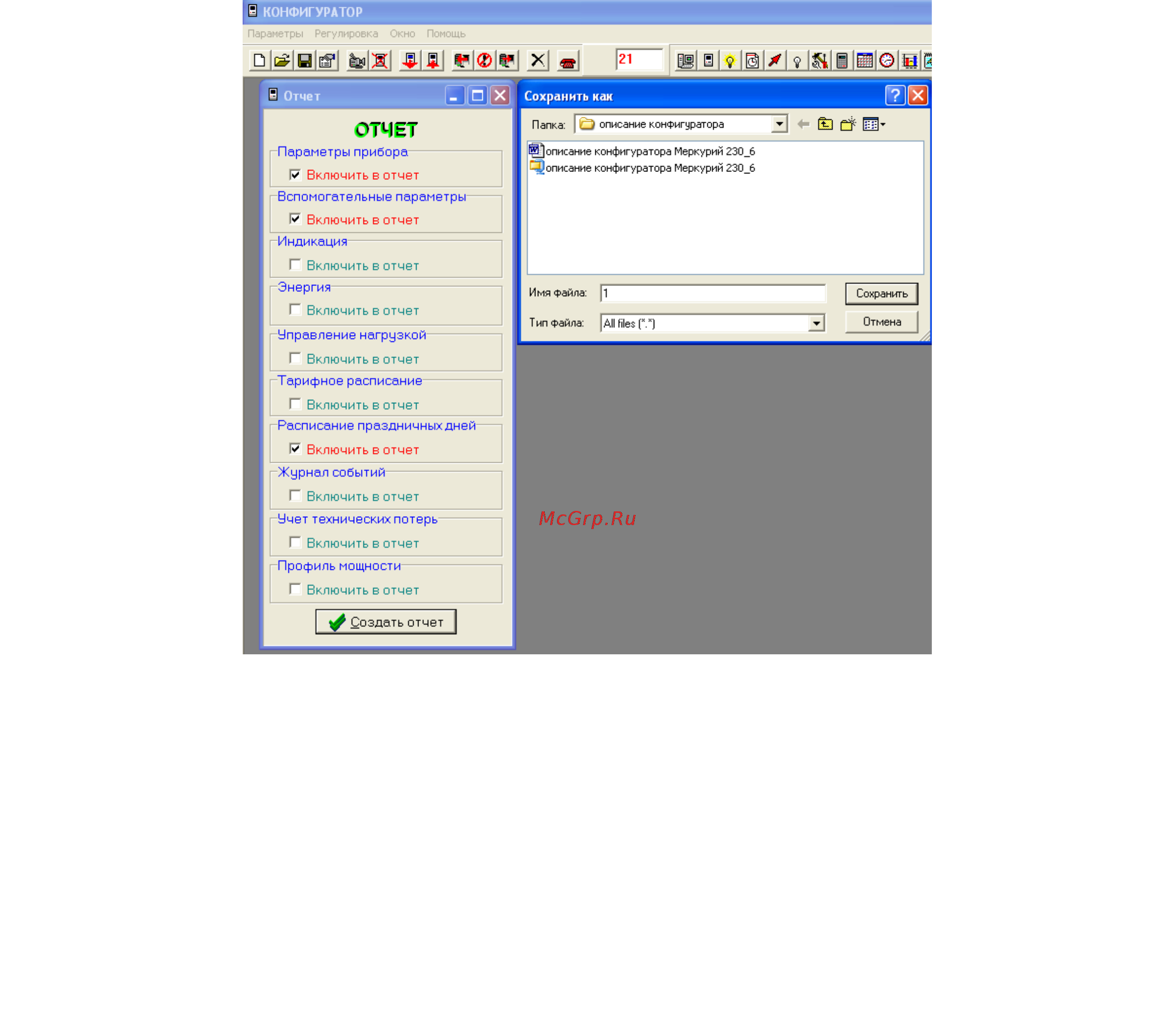

1. выбрать пункт меню «Отчет». При этом на экране монитора появится окно «Отчет » (рис.35),
в котором отображены наименования параметров счетчика;
2. отметить параметры счетчика, которые необходимо включить в отчет;
3. нажать кнопку «Создать отчет». При этом на экране монитора появится диалоговое окно
«Сохранить как» (Рис.35) Выбрать необходимую папку, присвоить имя файлу, нажать кнопку
«Сохранить». При этом на экране монитора последовательно будут появляться выбранные
окна с параметрами счетчика, по которым производится считывание данных;
4. в случае успешного обмена, в строке сообщений будет периодически появляться запись
«Успешное завершение обмена».
б) Для просмотра отчета открыть файл любым редактором, работающим с форматом «*.txt».
При этом на экране монитора появится содержимое файла (рис.36).
Рис.35
29
