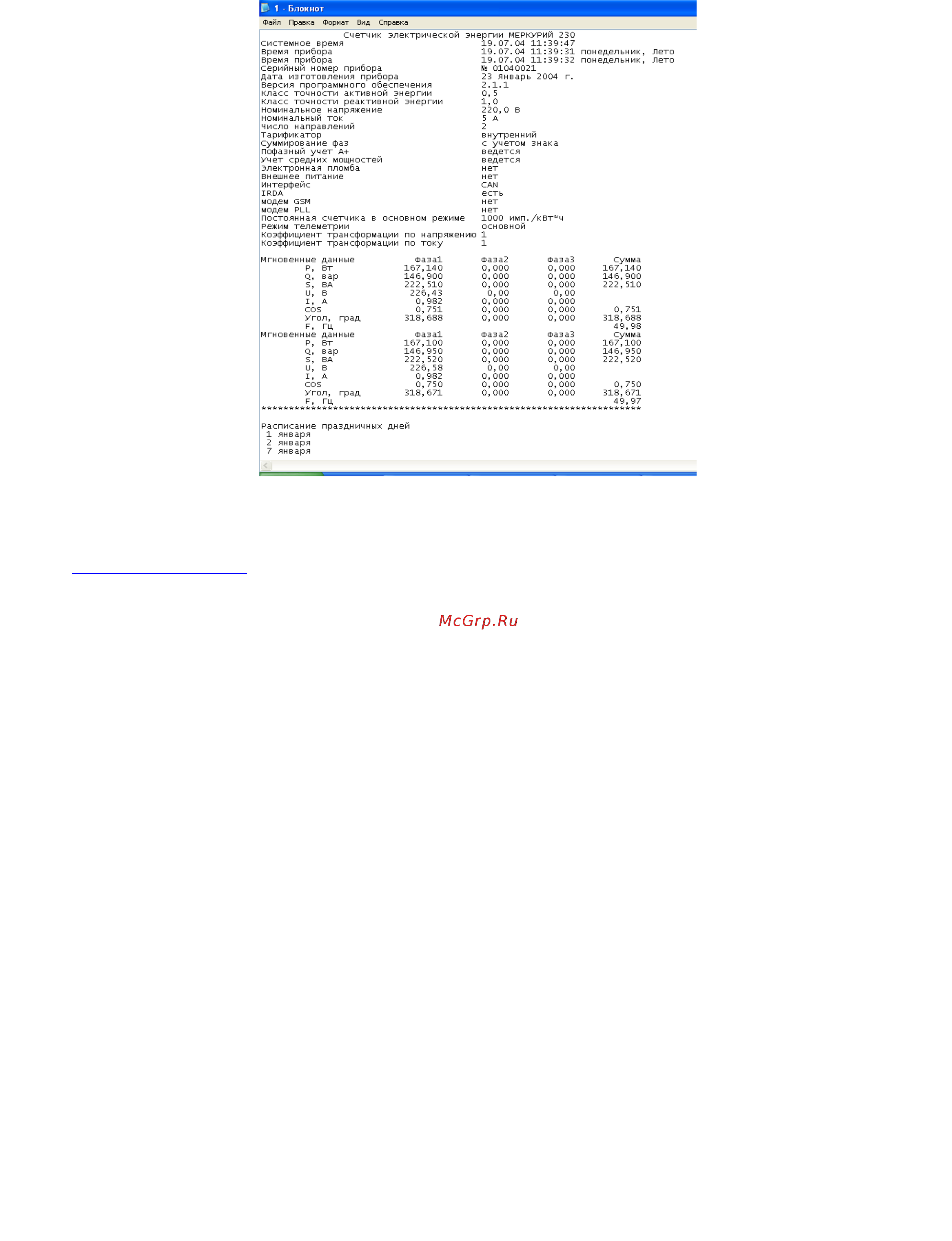

Рис.36
Замечание 1.Отчет по профилю мощности можно посмотреть в окне «Профиль мощности» см п.
Профиль мощности.
2.2.2.3 Формат отчета средних мощностей.
Данный формат используется в ПЭМ (прибор энергетика многофункциональный)
производства ООО «НПП МАРС-ЭНЕРГО», г. С-Петербург и предназначен для обработки
средствами АСКУЭ.
Верхняя строка файла содержит дату (число, месяц, год), время (час, минуты, секунды)
и вид учета. Далее идут записи, содержащие информацию о значениях средних мощностей на
требуемых периодах интегрирования за сутки.
Для каждого вида энергии массив записей начинается со специфической строки
следующего формата:
« REC=POINT; COUNT=04040001; ID=A+( A-, R+, R-)»,
где 04040001- номер прибора,
ID=A+( A-, R+, R-) - вид энергии.
Далее каждая строка содержит (рис.37а):
1. заголовок строки « REC=DAY; DATE=040419;» ,где 04- год, 04-месяц (апрель), 19- число
месяца;
2. значения энергии «Р48». Значения энергии за периоды интегрирования расположены через
запятую в следующей последовательности:
- первое число в строке – значение энергии за период от 0ч. 00мин. до 0ч. 30мин.;
- второе число в строке – значение энергии за следующие 30 минут, т.е. от 0ч. 30мин. до 1ч.
00 мин.
- и т. д.;
3. информацию о состоянии счетчика в течение соответствующего периода интегрирования
«SТ48». Последовательность расположения информации - как и для значений энергии «Р48»
(рис.37б).
