Через установленное время GSM канал будет разорван (на пиктограмме телефона в
основном окне в ряду функциональных кнопок трубка опустится). Если необходимо разорвать
соединение раньше, то можно нажать кнопку «Разорвать соединение GSM».
Замечание 2. В зависимости от качества GSM в месте использования, множители тайм-аутов
счетчиков и конфигуратора могут быть, для ускорения обмена, уменьшены или, наоборот,
увеличены.
Замечание 3. Программа «Конфигуратор» бесплатно поставляется в комплекте счетчика
МЕРКУРИЙ 230 с GSM модемом и предоставляет полный доступ к ресурсам счетчика. По
согласованию с заказчиком, в комплекте счетчика может поставляться коммерческая
диспетчерская программа “ОМЕГА-2”, которая реализует функции коммерческого и технического
учета электроэнергии.
Все операции по обмену со счетчиком проводятся только после открывания канала связи
введением правильного пароля соответствующего уровня доступа (1 или 2), либо установкой
технологической перемычки на плате счетчика (уровень 3).
Далее будет описано функциональное назначение различных окон-подпрограмм и
функциональных групп отладочной программы «Конфигуратор».
2.2 Главное окно.
При запуске программы открывается главное окно. В верхней части главного окна
программы имеется меню, позволяющее работать с набором дочерних подпрограмм-окон, каждое
из которых содержит элементы управления различными функциями и режимами счетчика. Кроме
меню, вверху рабочего поля имеется панель управления, на которой расположены группы
управления и функциональные кнопки.
Для облегчения контроля за ходом выполнения длительных по времени процедур
(например чтение/запись годового тарифного расписания) вверху главного окна программы
имеется индикатор хода выполнения длительной процедуры.
Внизу рабочего поля расположена строка состояния, в которой выводятся сообщения
диагностического характера.

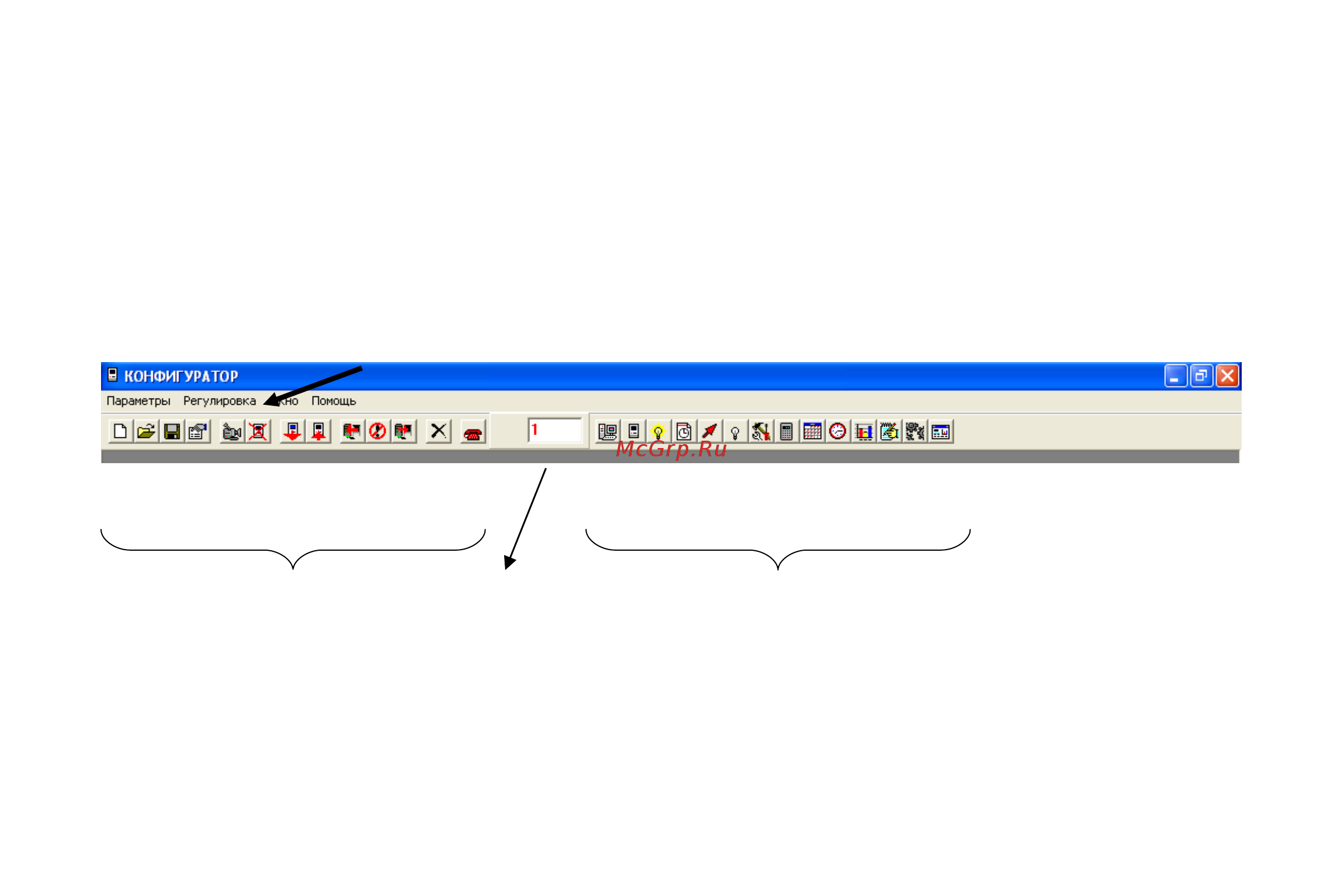

Главное меню состоит из четырех групп пунктов (рис.2):
- Параметры.
- Регулировка.
- Окно.
- Помощь.
Рис.2
8
Главное меню
Функциональные
кнопки
Кнопки быстрого вызова
главного меню.
Сетевой
адрес
1 2 3 4 5 6 7 8 9 10 11 12 13
