Замечание 1. При наведении курсора на кнопки меню, программой предусмотрено
индицирование всплывающих подсказок.
Назначение функциональных кнопок (рис.2):
«1» - создать файл;
«2» - открыть файл;
«3» - сохранить в файле;
«4» - открыть по умолчанию;
«5» - зафиксировать данные прибора;
«6» - очистить регистры энергии;
«7» - протокол обмена;
«8» - очистить протокол обмена;
«9» - прочитать из счетчика;
«10»- прекратить обмен;
«11»- записать в счетчик;
«12»- перезапуск счетчика;
«13»- разорвать соединение по GSM.
Замечание 2. Кнопки быстрого вызова главного меню дублируют пункты главного меню.
2.2.1 Назначение и содержание кнопок главного меню.
Группа «Параметры» предназначено для чтения и установки параметров соединения и
параметров счетчика. Здесь доступны следующие группы пунктов (рис.3):
Параметры соединения.
Параметры счетчика.

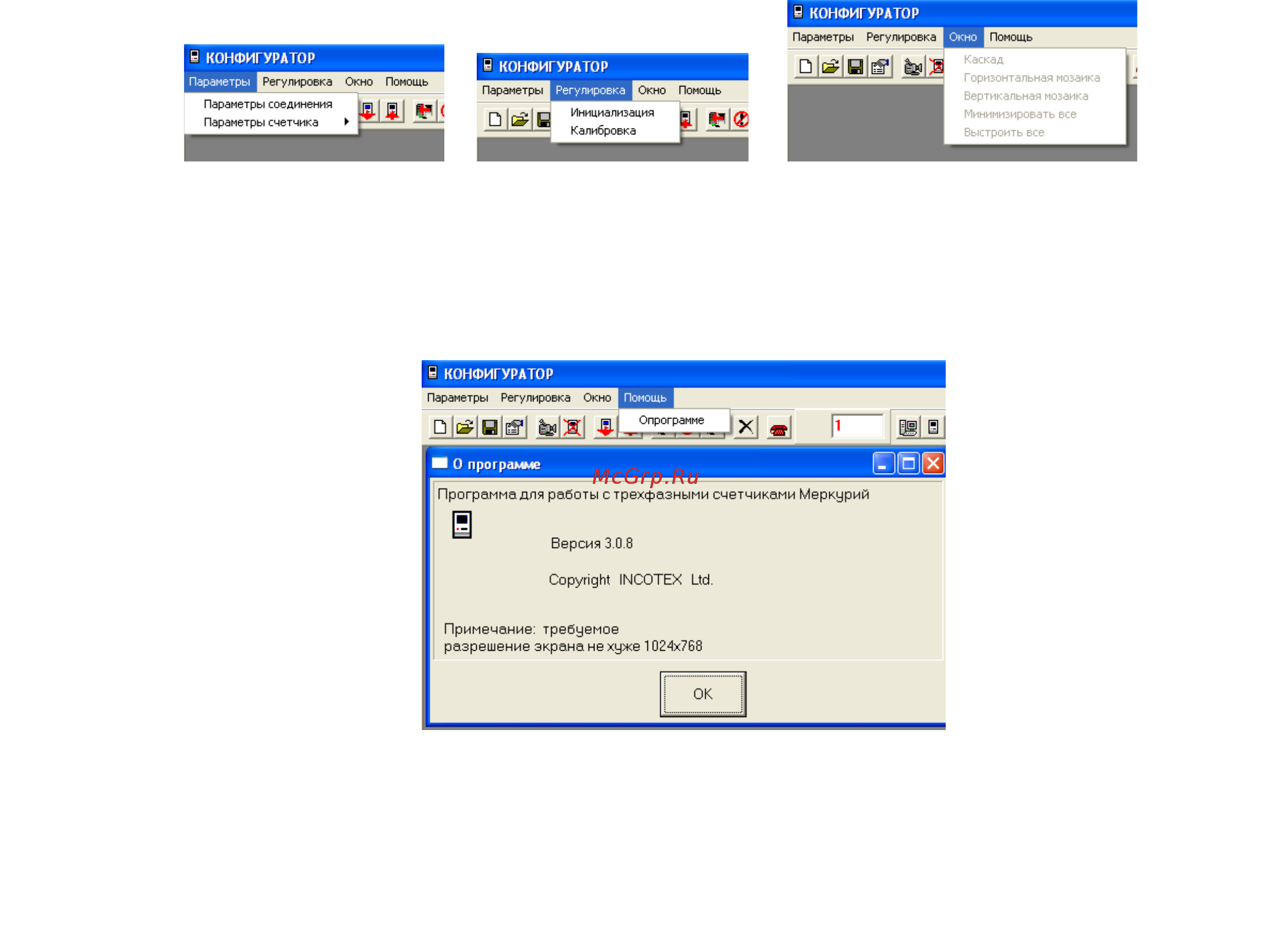

Рис.3 Рис.4 Рис.5
В группе «Регулировка», (рис.4) содержатся пункты «Инициализация», «Калибровка». Они
предназначены для заводской инициализации и калибровки счетчика с уровнем доступа 3.
Группа «Окно» (рис.5) предназначено для изменения расположения окон программы.
В группе «Помощь» (рис.6) содержаться сведения о программе.
Рис.6
9
