5 Порядок работы
Значения учтённой энергии по тарифным зонам могут быть считаны как с индикатора
счётчика, так и через интерфейс.
5.1 Счётчик осуществляет вывод на ЖКИ основной и вспомогательной информации в
соответствии с п.2.4.15. Время индикации программируется (5…255)с.
При включении счётчика проверяется включение всех сегментов индикатора.

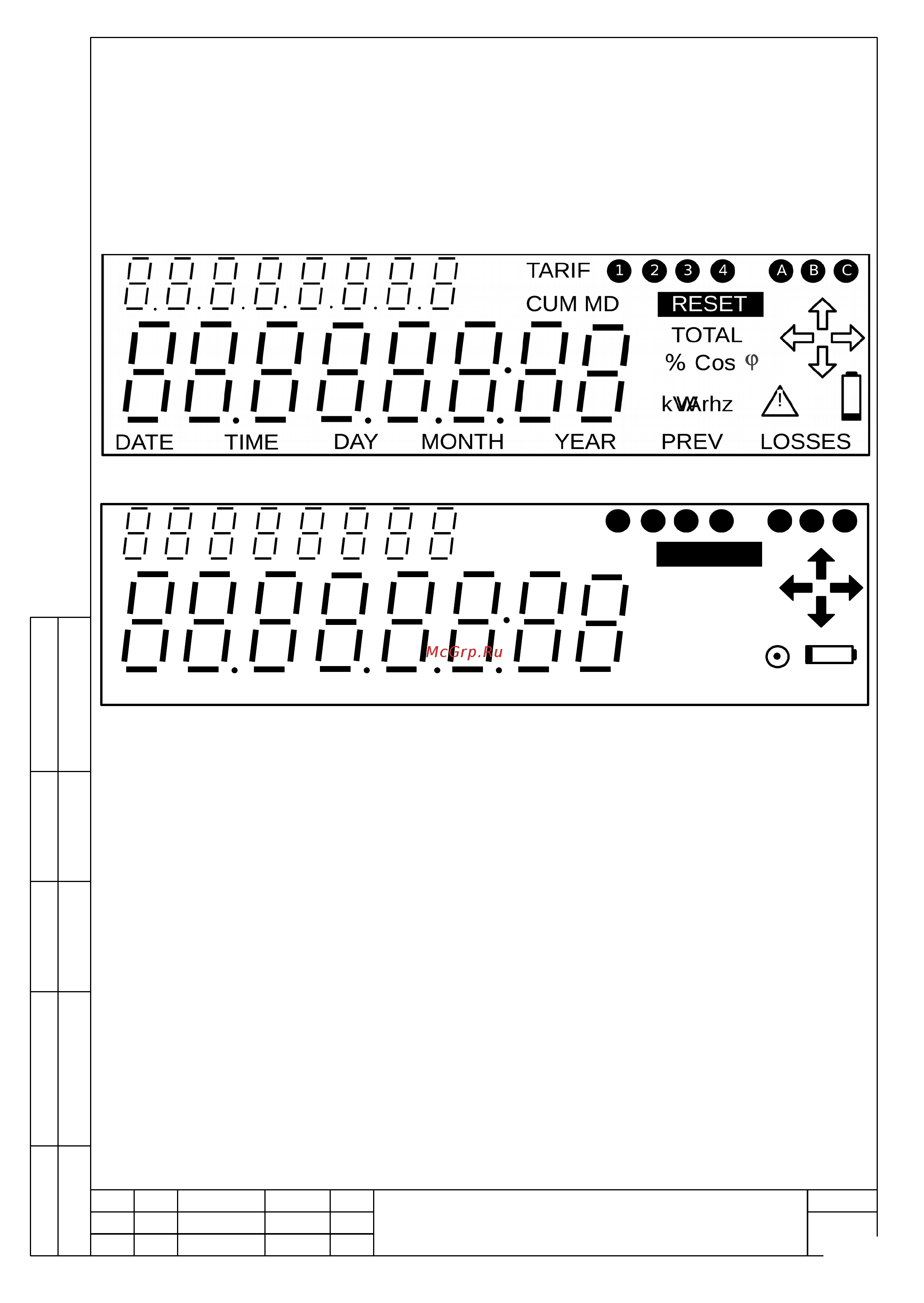

Пример работающих ЖКИ приведён на рисунках 5.1 и 5.2.
Рисунок 5.1
% Сos
DATE
MONTHDAY
TIME
TOTAL
RESET
PREVYEAR
CUM MD
TARIF
LOSSES
1 СВА432
.
.
. . ..
.
kVArhzW
Рисунок 5.2
Примечание – На всех последующих рисунках слева вверху индицируется код OBIS
согласно международному стандарту IEC 62056-61.
5.1.1 Индикации основных параметров (суммы учтённой активной и реактивной
энергии по каждому тарифу и суммы по всем тарифам).
Информация выводится на ЖКИ следующим образом: сумма накопленной активной
энергии по всем действующим тарифам, величина накопленной активной энергии по тарифу
1 с указанием номера тарифа, величина накопленной активной энергии по тарифу 2, 3, 4 с
указанием номера тарифа. Эта величина должна индицироваться в кВтч, с дискретностью
0,01 кВтч (два знака после запятой).
После последнего тарифа (если счётчик четырёхтарифный, то после четвёртого, если
трёхтарифный - после третьего, если двухтарифный - после второго) должна индицироваться
сумма накопленной реактивной энергии по всем действующим тарифам, затем должна
индицироваться величина накопленной реактивной энергии по тарифу 1 с указанием номера
тарифа и далее - последовательно индицироваться величина накопленной реактивной
энергии по тарифу 2, 3, 4 с указанием номера тарифа. Эта величина должна индицироваться в
кВАрч, с дискретностью 0,01 кВтч (два знака после запятой).
