Инв.№ дубл.Подп. и дата Взам.инв.№
Подп. и дата
Инв.№ подл.
Изм. Лист № докум. Подп. Дата
Копировал Формат А4
Лист
АВЛГ. 411152.033 РЭ

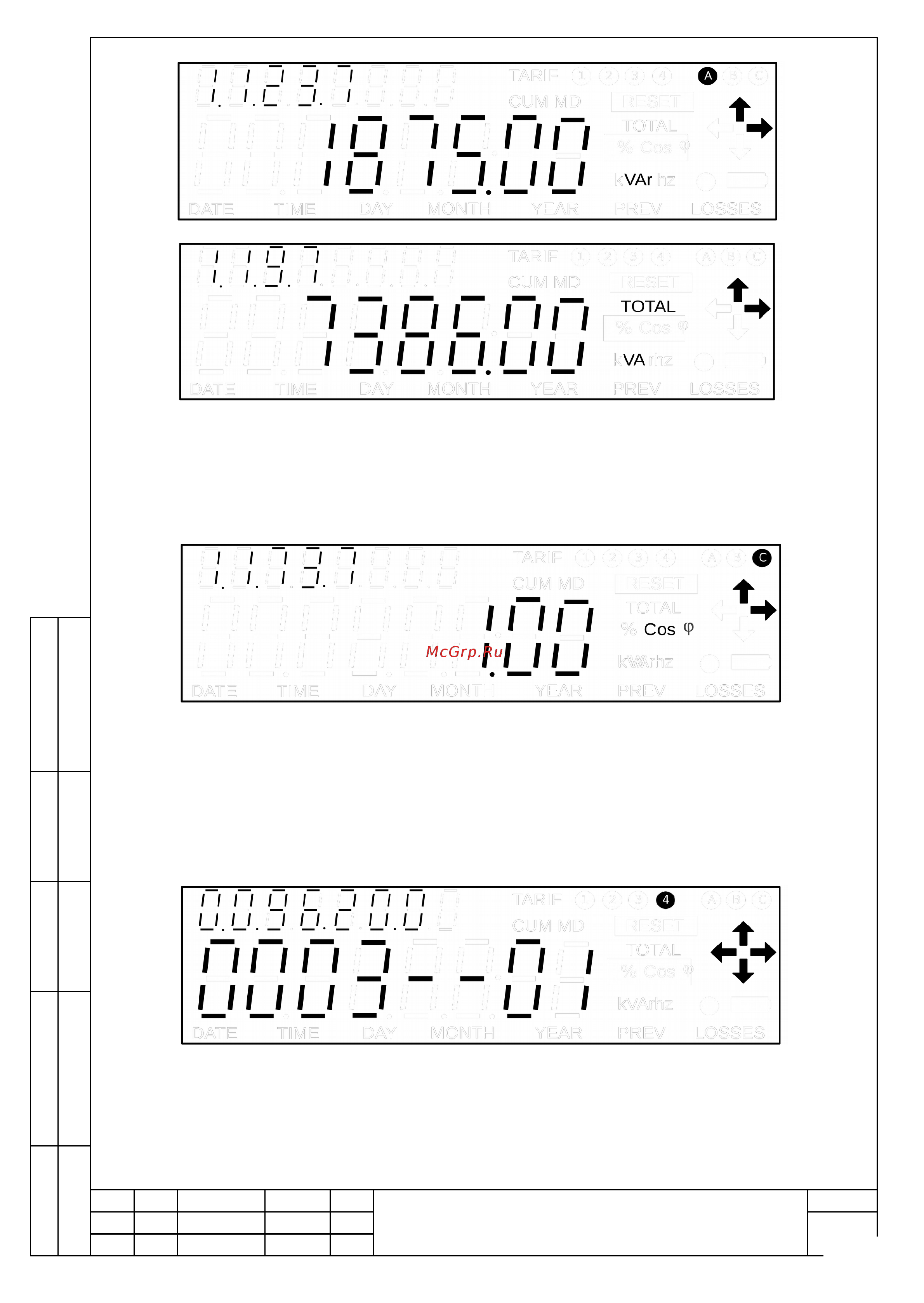

Рисунок 5.10
Рисунок 5.11
5.1.2.7 Формат отображения на ЖКИ коэффициента мощности по каждой фазе, с
указанием номера фазы, и по сумме фаз должен соответствовать рисунку 5.12.
На приведённом примере коэффициент мощности cos =1 в фазе С.
Рисунок 5.12
5.1.2.9 Формат отображения на ЖКИ идентификационного номера модема PLC-I и
уровня принятого сигнала по силовой сети должен соответствовать рисунку 5.13. (На
приведённом примере 0003 – идентификационный номер модема, 01 – номер подсети, 4 –
уровень принимаемого сигнала модема (может быть от 0 до 4)).
При отсутствии связи с модемом формат отображения имеет вид: 9999--99.
Рисунок 5.13
5.2 Работа с интерфейсом RS-485.
26
