![Меркурий 234 ART-02 P [27/43] Рисунок 5 4](/img/pdf.png)
Меркурий 234 ART-02 P [27/43] Рисунок 5 4
![Меркурий 234 ART-02 P [27/43] Рисунок 5 4](/views2/1136590/page27/bg1b.png)
Инв.№ дубл.Подп. и дата Взам.инв.№
Подп. и дата
Инв.№ подл.
Изм. Лист № докум. Подп. Дата
Копировал Формат А4
Лист
АВЛГ. 411152.033 РЭ
5.2.1 Для программирования и считывания через интерфейс необходимо
подсоединить к порту RS-232 персонального компьютера преобразователь интерфейсов
«Меркурий 221».
5.2.2 Включите счётчик и компьютер. Запустите программу «Конфигуратор
счётчиков Меркурий».

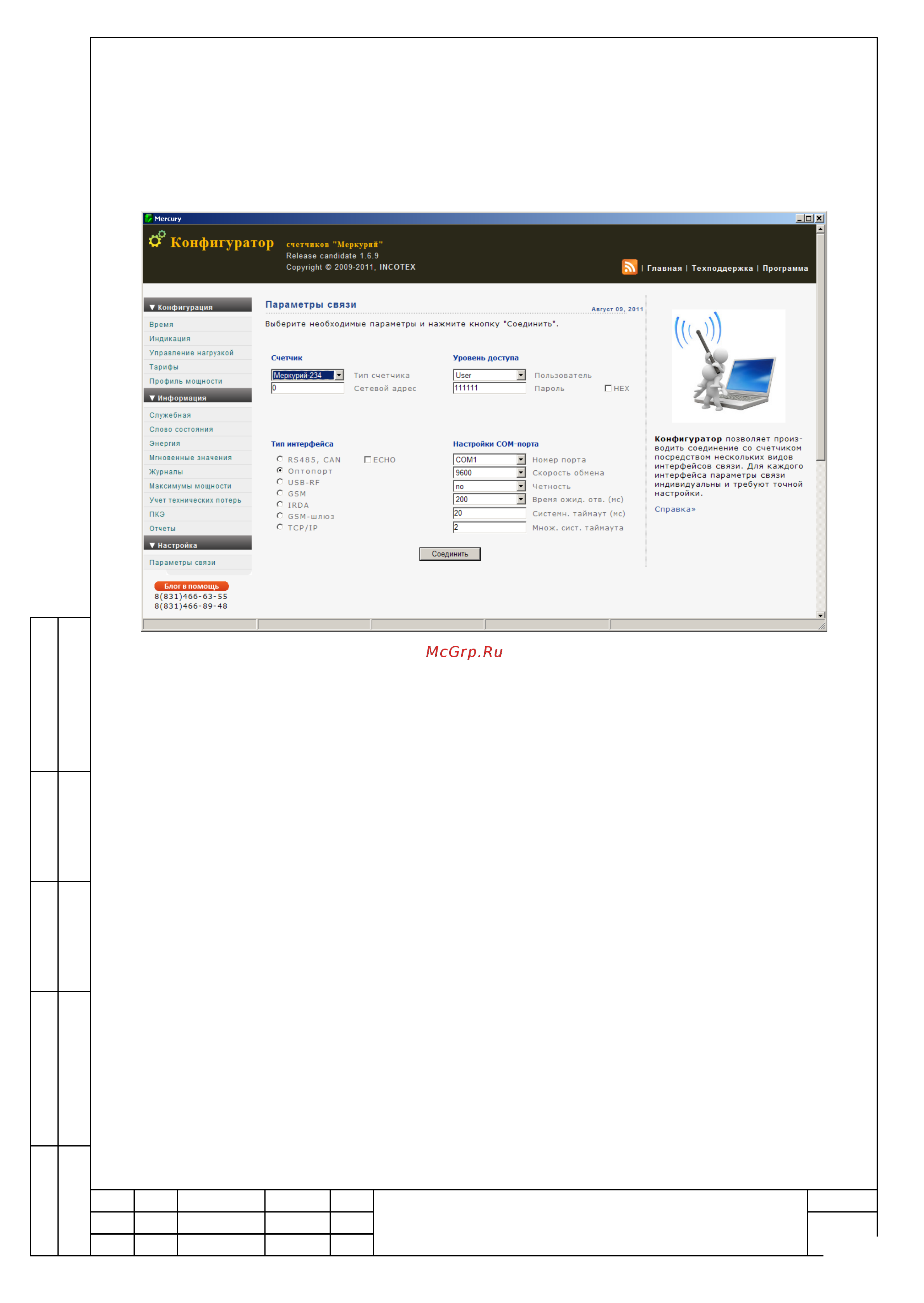

5.2.2.1 Открыть вкладку «Параметры связи». На экране должно появиться окно,
изображённое на рисунке 5.14.
Рисунок 5.14
Выбрать тип счётчика «Меркурий 234», тип интерфейса, скорость обмена, номер
порта. Нажать кнопку «Соединить».
Далее используя вкладки «Время» (рисунок 5.15), «Энергия» (рисунок 5.17),
«Тарифы» (рисунок 5.16) и т.д. и кнопки «Прочитать», «Записать» можно
программировать и считывать другую информацию.
27
