AEG DD9693-M [6/14] Установка

РУ

УСТАНОВКА

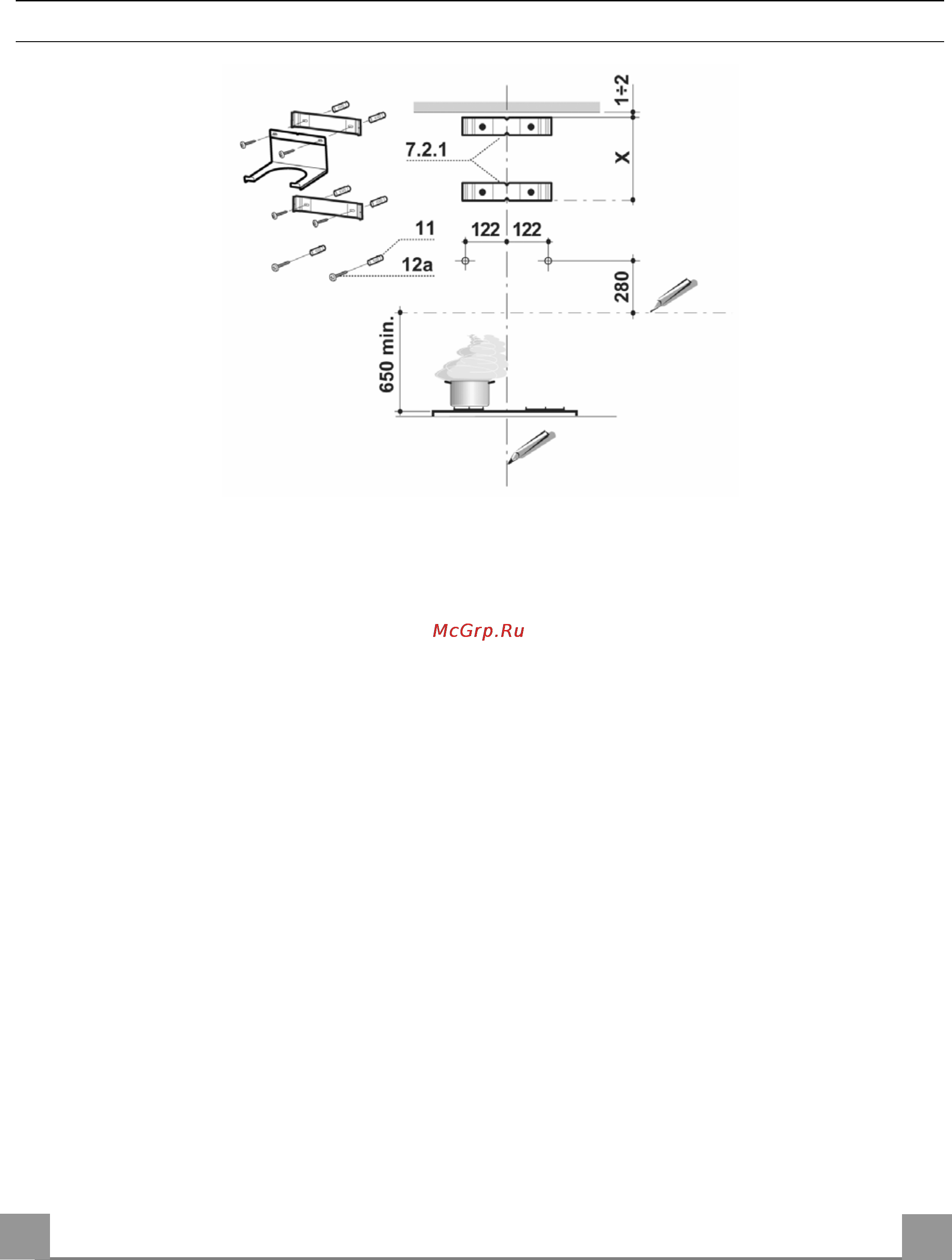

Сверление отверстий в стене и крепление кронштейнов

Разметка мест сверления отверстий в стене:

• Прочертите вертикальную линию на несущей стене до потолка или до необходимой высоты в

центре участка, где будет установлено вытяжное устройство.

• Прочертите горизонтальную линию на расстоянии 650 мм выше уровня конфорок.

• Расположите кронштейн 7.2.1 на стене, как показано, на расстоянии около 1-2 мм от потолка

или

от верхнего установочного края, совмещая центр (прорезь) кронштейна с вертикальной

опорной линией.

• Отметьте на стене центры отверстий в кронштейне.

• Расположите кронштейн 7.2.1 на стене, как показано, на расстоянии X мм ниже первого

кронштейна (X = высоте поставляемой верхней секции вытяжной трубы), совмещая центр

(прорезь) кронштейна с вертикальной опорной линией.

• Отметьте на

стене центры отверстий в кронштейне.

• Отметьте контрольную точку, как указано, на расстоянии 122 мм от вертикальной опорной

линии и на 280 мм выше горизонтальной опорной линии.

• Повторите эту операцию с другой стороны.

• Высверлить отверстия ∅ 8 мм во всех помеченных главных точках.

• Вставьте в отверстия стенные пробки 11.

• Прикрепите

нижний кронштейн 7.2.1 с помощью 2 (двух) винтов 12a (4,2 x 44,4), входящих в

комплект поставки.

• Прикрепите вместе верхний кронштейн 7.2.1 и опору воздуховыпускного канала 7.3 с помощью

2 (двух) винтов 12a (4,2 x 44,4), входящих в комплект поставки.

• Вставьте два винта 12a (4,2 x 44,4), входящих в комплект поставки, в отверстия крепления

кожуха вытяжного устройства, оставляя зазор 5-6 мм между стеной и головкой винта.
