РУ

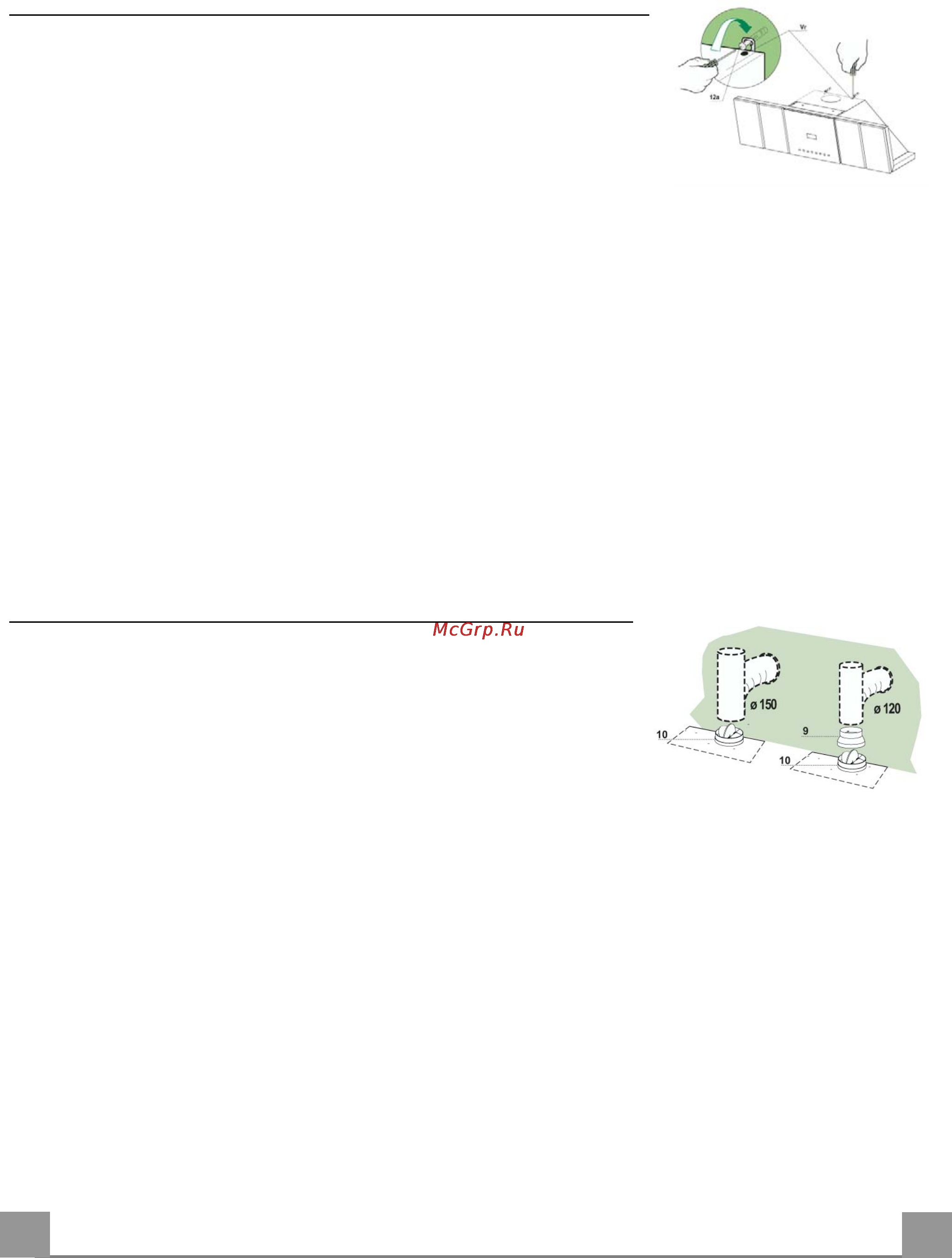

Крепление кожуха вытяжного устройства

• Перед прикреплением кожуха вытяжного устройства затяните

два винта Vr, расположенные в точках крепления кожуха

вытяжного устройства.

• Навесьте кожух вытяжного устройства на винты 12a.

• Полностью затяните винты опоры 12a.

• Отрегулируйте винты Vr, чтобы выровнять кожух вытяжного

устройства.

Подключения

СИСТЕМА ОТВОДА ВОЗДУХА С ВОЗДУХОВОДОМ

При установке системы с воздуховодом подсоединяйте

вытяжное устройство к вытяжной трубе с помощью либо гибкой,

либо жесткой трубы ∅ 150 или 120 мм, выбор которых остается

за установщиком.

Для установки трубы ∅ 150:

• Установите клапан 10.

• Закрепите трубу в нужном положении с помощью

необходимого количества трубных хомутов

(не

поставляются).

Для установки трубы ∅ 120:

• Чтобы установить соединение для отвода воздуха ∅ 120 мм,

наденьте редукционный фланец 9 на клапан 10.

• Закрепите трубу в нужном положении с помощью

необходимого количества трубных хомутов (не

поставляются).

• Поставьте на место все фильтры с активированным углем.
