РУ

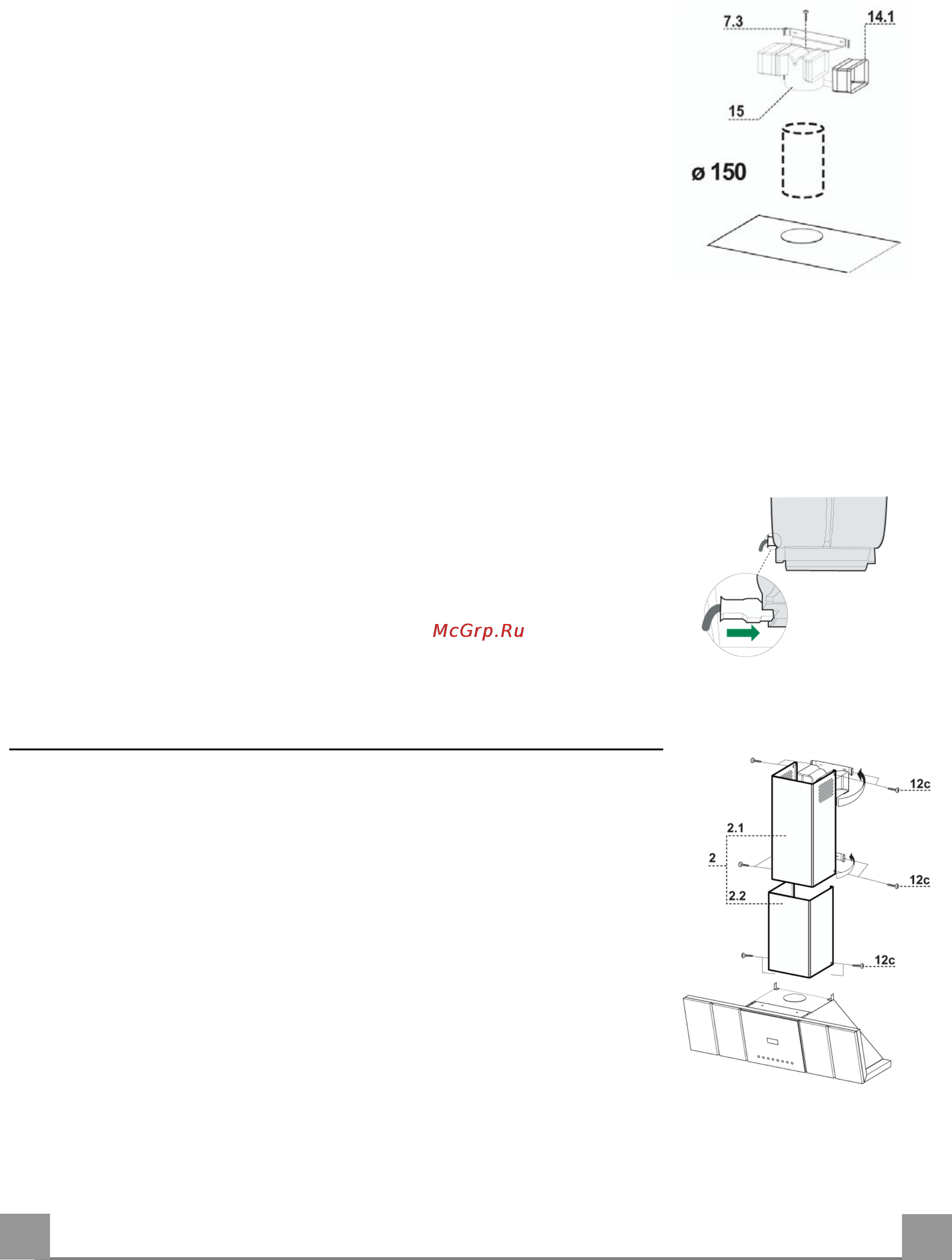

ОТВОД ВОЗДУХА С РЕЦИРКУЛЯЦИЕЙ

• Вставьте детали удлинителя для соединения 14.1 в само

соединение 15.

• Вставьте соединитель 15 в опорный кронштейн 7.3 и закрепите

его винтом.

• Обеспечьте, чтобы выходное отверстие удлинителя 14.1 было

совмещено по горизонтали и вертикали с выходными

отверстиями вытяжной трубы.

• Подсоедините соединение для отвода воздуха 15 к выходному

отверстию кожуха вытяжного

устройства с помощью либо

гибкой, либо жесткой трубы ∅ 150 мм, выбор которых остается

за установщиком.

• Обеспечьте, чтобы были вставлены фильтры с активированным

углем.

ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ

• Подключите вытяжное устройство к электросети через двухпо-

люсный выключатель (тумблер), имеющий зазор между контак-

тами не менее 3 мм.

• Снимите фильтры-жироуловители (см. параграф "Техобслужива-

ние"), убедившись в том, что разъем кабеля питания правильно

вставлен в розетку, расположенную сбоку вентилятора.

Сборка вытяжной трубы

Верхняя вытяжная труба

• Слегка раздвиньте боковины верхней вытяжной трубы и

подвесьте их с задней стороны на кронштейны 7.2.1,

убедившись, что они хорошо встали на место.

• Прикрепите боковины к кронштейнам четырьмя (4) винтами 12c

(2,9 x 9,5), входящими в комплект поставки.

• Убедитесь, что выходные отверстия деталей удлинителя

совмещены с выходными отверстиями

вытяжной трубы.

Нижняя вытяжная труба

• Слегка раздвиньте боковины вытяжной трубы и подвесьте их

между верхней вытяжной трубой и стеной, убедившись, что они

хорошо встали на место.

• Прикрепите нижнюю часть с боков к вытяжному устройству с

помощью двух (2) винтов 12c (2,9 x 9,5), входящих в комплект

поставки.
