5
KZT6013 T F, KZT 6114 DF, KZT 6124 ID F, KZT 6424 T F, KZT 7424 DO F
4
KZT6013 T F, KZT 6114 DF, KZT 6124 ID F, KZT 6424 T F, KZT 7424 DO F
Учитывайте толщину опорной поверхности при выборе винтов для крепления
оборудования:
· при толщине 30 мм винты 17,55 мм;
· при толщине 40 мм винты 7,55 мм.
Закрепите рабочую поверхность следующим образом:
1. Используйте плоскообрезанные винты, чтобы зафиксировать 4 регулиро-
вочные пружины в отверстиях, предусмотренных по центру каждой из сторон
оборудования.
2. Поместите оборудование по центру ниши, прижимая его по периметру, что-
бы оно плотно прилегало к несущей поверхности.
3. Для оборудования с повышенными сторонами: после установки оборудо-
вания в нише вставьте 4 крепежных скобы (для каждой имеется свой болт) на
нижние края оборудования и прикрепите его к месту длинными болтами, что-
бы оборудование плотно прилегало к несущей поверхности.
! Винты регулировочных пружин должны оставаться доступными.
! В целях соблюдения техники безопасности после установки оборудование
не должно соприкасаться с электрическими деталями.
! Доступ ко всем деталям, обеспечивающим безопасную работу оборудова-
ния, не должен производится без использования инструмента.
Подключение к электросети
!
В целях безопасности и облегчения извлечения духовки электрическое под-
ключение рабочей поверхности и встраиваемой духовки должно выполняться
раздельно.
Распределительная коробка (клеммник)
Клеммник, приспособленный для различного типа под-
соединений к электропитанию, находится на нижней
части оборудования (рис. 4 является показательным и
может в точности не соответствовать клеммнику при-
обретенной Вами модели оборудования).

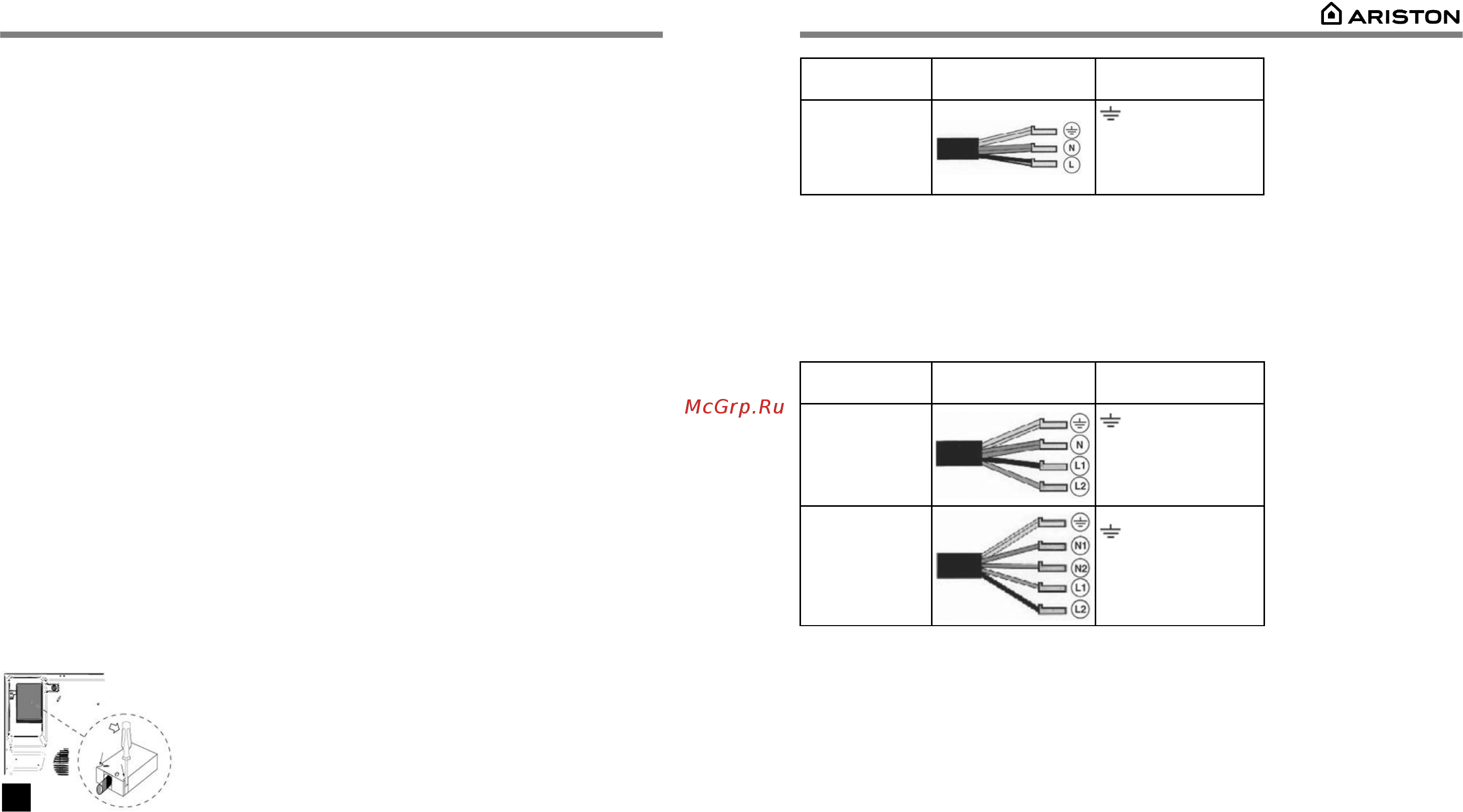

Однофазное подключение
Рабочая поверхность оснащена уже подсоединенным питающим кабелем,
предназначенным для однофазного подключения. Подсоедините провода в
соответствии со следующими таблицей и схемой:
4
Напряжение сети
и частота
Питающий кабель
Подсоединение
проводов
230 В 1+N ~
50 Гц
: желтый / зеленый;
N: 2 голубых провода
вместе;
L: коричневый с черным
вместе
Другие виды подключения
Если электрическая система имеет следующие параметры:
Напряжение сети и частота:
400 В - 2 + N ~ 50 Гц;
230 В 3 ~ 50 Гц ;
400 В - 2 + 2N ~ 50 Гц.
Подсоедините провода в соответствии со следующими таблицей и схемами:
Напряжение сети
и частота
Питающий кабель
Подсоединение
проводов
400 В 2+N ~
50 Гц
230 В 3 ~
50 Гц
: желтый / зеленый;
N: 2 голубых провода
вместе;
L1: черный;
L2: коричневый
400 В 2+2N ~
50 Гц
: желтый / зеленый;
N1: голубой;
N2: голубой;
L1: черный;
L2: коричневый
Если электрическая система имеет следующие параметры (кроме мод.
KZT 6124 ID F):
Напряжение сети и частота:
400 В 3 - N ~ 50 Гц,
выполните следующее:
! Поставляемый кабель не подходит для этого типа установки.
1. Используйте подходящий кабель типа H05RR-F или выше, соответствую-
щего размера (сечением 25 мм).
2. Отожмите отверткой крепежные петли крышки клеммника и откройте ее (см.
рис. 4).
3. Отверните прижимной винт кабеля и винты на контактах в соответствии с
требуемым типом подключения и разместите перемычки согласно данным
таблицы и схемы, приведенных на с. 6.
4. Разместите провода в соответствии со следующей таблицей и схемой и за-
фиксируйте соединения, затянув до упора контактные винты.
