Установка проектора16
Параметры проецирования для MP513/MP522
Для расчета нужного положения центра объектива см. "Габаритные размеры" на стр.
56.
В связи с различиями в применяемых оптических компонентах, возможно отклонение
указанных значений в пределах 3%. В случае стационарной установки проектора BenQ
рекомендует до окончательной установки проектора физически измерить размер
проецируемого изображения и расстояние проектора после установки проектора на
место, чтобы внести поправку на оптические характеристики проектора. Это позволит
определить точное расположение проектора, являющееся
оптимальным для
выбранного места установки.
Диагональ экрана
4:3
Рекомендуемое расстояние до экрана
(в мм)
Вертикальное
смещение в мм
Футы Дюймы мм Мин. длина
(с макс.
масштабом
изображения)
Среднее
значение
Макс. длина
(с мин.
увеличением)
4 48 1219 1846 1938 2031 73
59 1500 2271 2385 2498 90
5 60 1524 2308 2423 2538 91
6 72 1829 2769 2908 3046 110
79 2000 3028 3180 3331 120
7 84 2134 3231 3392 3554 128
8 96 2438 3692 3877 4062 146
98 2500 3786 3975 4164 150
9 108 2743 4154 4362 4569 165
118 3000 4543 4770 4997 180
10 120 3048 4615 4846 5077 183
138 3500 5300 5565 5830 210
12 144 3658 5538 5815 6092 219
157 4000 6057 6360 6663 240
15 180 4572 6923 7269 7615 274
197 5000 7571 7950 8328 300
18 216 5486 8308 8723 9138 329
236 6000 9085 9540 9994 360
25 300 7620 11538 12115 12692 457

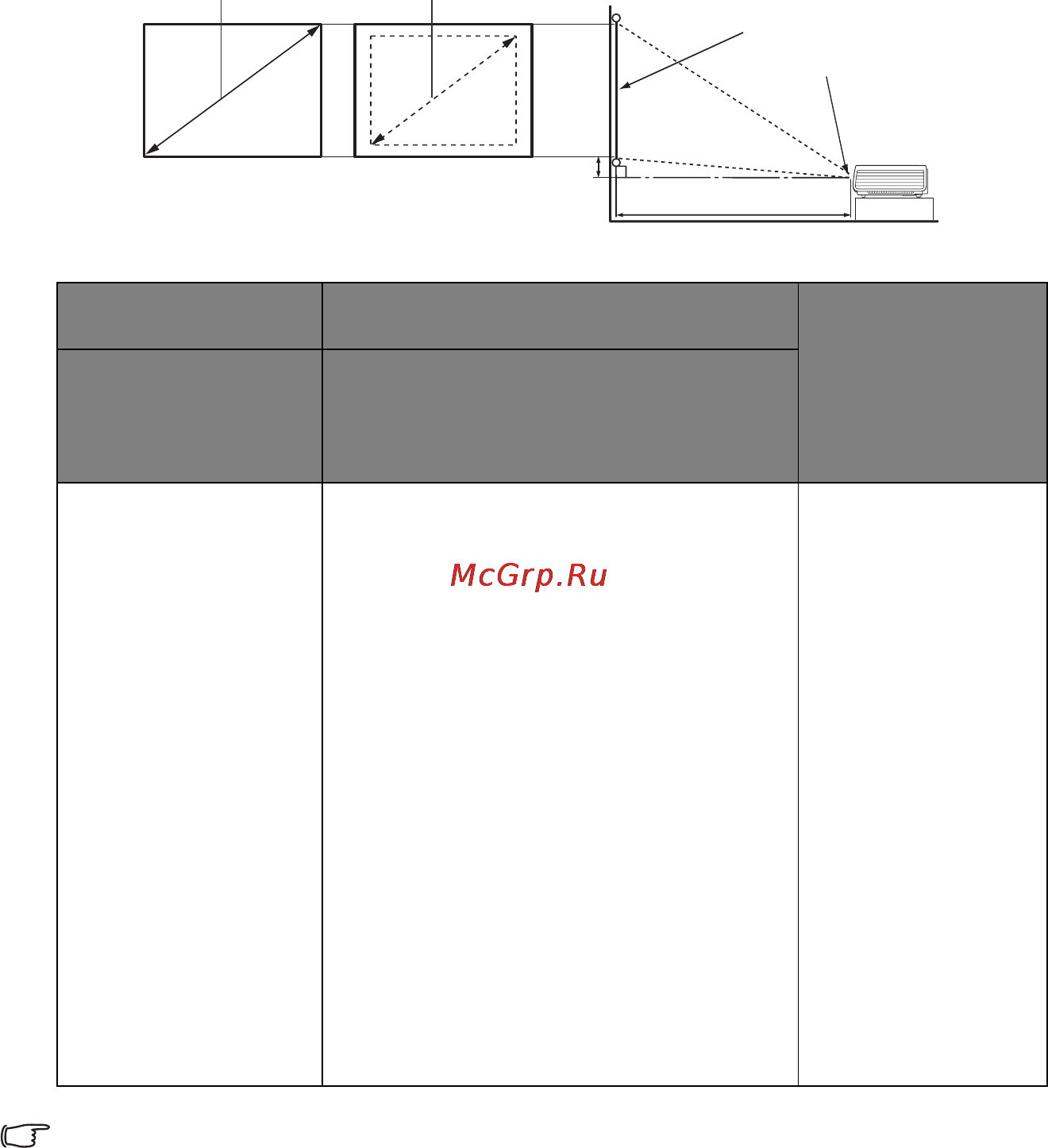

Макс. масштаб
Мин. масштаб
Проекционое расстояние
Центр объектива
Экран
Вертикальное смещение
MP512_522-ru.book Page 16 Tuesday, April 8, 2008 10:40 AM
