Введение 9

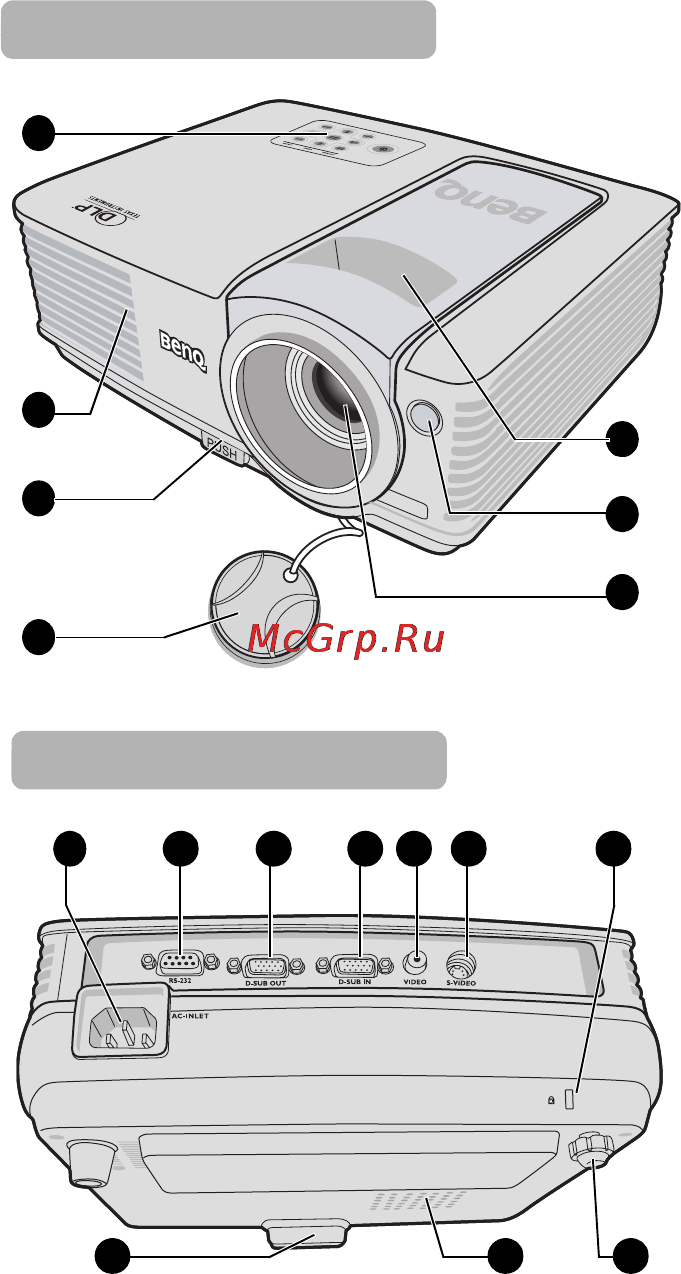

Внешний вид проектора
1. Внешняя панель управления
(Подробнее см "Проектор" на стр.
10.)
2. Вентиляционное отверстие
(выпуск нагретого воздуха)
3. Кнопка быстро выпускающегося
регулятора
4. Крышка объектива
5. Кольцо фокусировки и регулятор
масштаба
(Модель MP512 не имеет кольца
регулировки масштаба)
6. Инфракрасный датчик ДУ на
передней панели
7. Проекционный объектив
8. Гнездо шнура питания
9. Порт управления RS-232
10. Гнездо выходного
сигнала RGB
11. Разъем для входного сигнала
RGB (ПК) или компонентного
видео (YPbPr/ YCbCr)
12. Вход сигнала Video
13. Вход S-Video
14. Разъем для замка Kensington
(защита от кражи)
15. Быстро выпускающийся
регулятор
16. Крышка лампы
17. Ножка заднего регулятора
наклона
Вид спереди/сверху
3
4
7
6
5
1
2
Вид снизу/сбоку
15 17
1413121110
9
8
16
