Установка проектора 17
Параметры проецирования для MP512
Для расчета нужного положения центра объектива см. "Габаритные размеры" на стр.
56.
В связи с различиями в применяемых оптических компонентах, возможно отклонение
указанных значений в пределах 3%. В случае стационарной установки проектора BenQ
рекомендует до окончательной установки проектора физически измерить размер
проецируемого изображения и расстояние проектора после установки проектора на
место, чтобы внести поправку на оптические характеристики проектора. Это позволит
определить точное расположение проектора, являющееся
оптимальным для
выбранного места установки.
Диагональ экрана
4:3
Рекомендуемое расстояние до экрана
(в мм)
Вертикальное
смещение в мм
Футы Дюймы мм Среднее значение
4 48 1219 1920 73
59 1500 2362 90
5 60 1524 2400 91
6 72 1829 2880 110
79 2000 3150 120
7 84 2134 3360 128
8 96 2438 3840 146
98 2500 3937 150
9 108 2743 4320 165
118 3000 4724 180
10 120 3048 4800 183
138 3500 5512 210
12 144 3658 5760 219
157 4000 6299 240
15 180 4572 7200 274
197 5000 7874 300
18 216 5486 8640 329
236 6000 9449 360
25 300 7620 12000 457

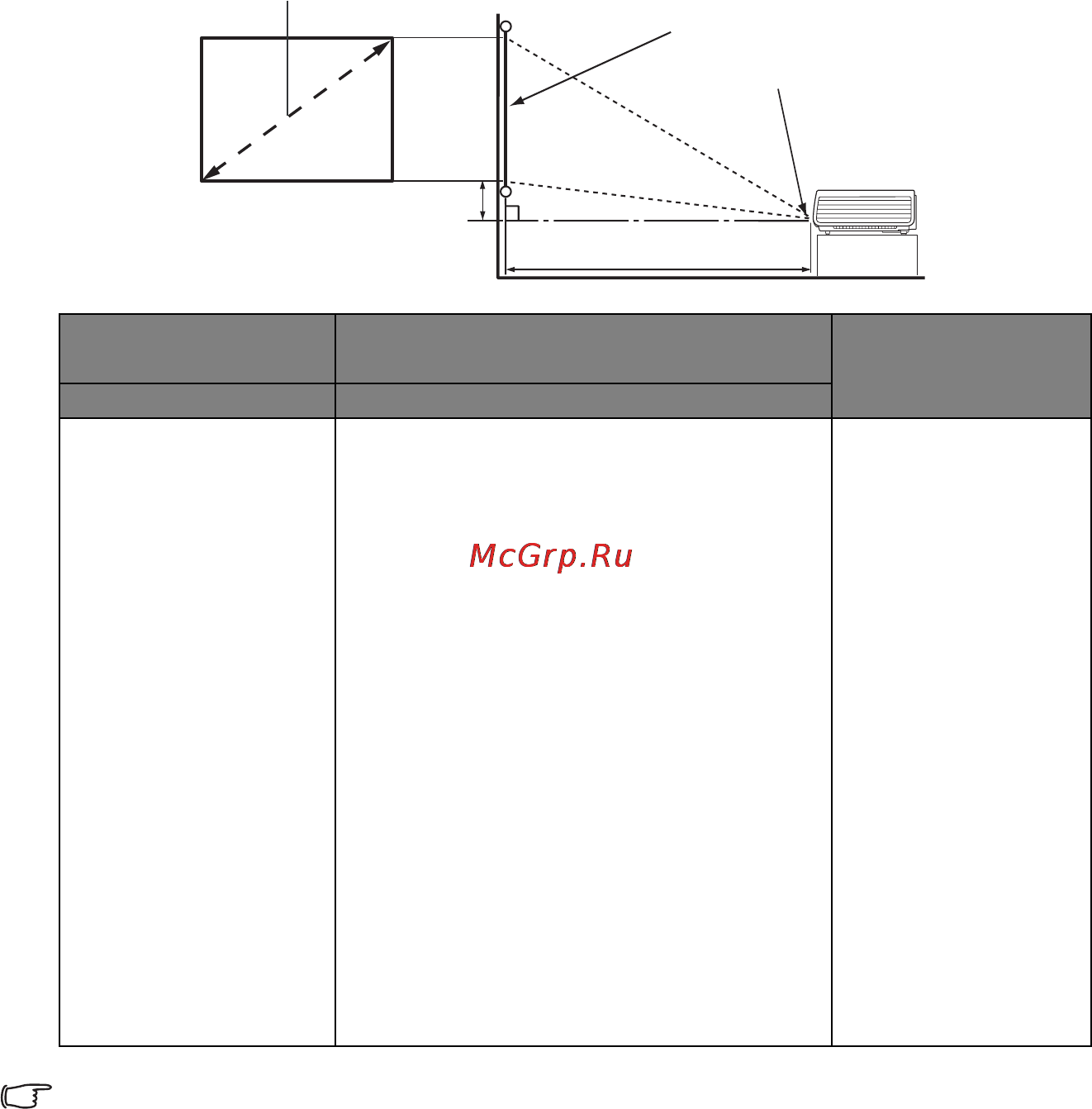

Диагональ экрана 4:3
Проекционое расстояние
Центр объектива
Экран
Вертикальное смещение
