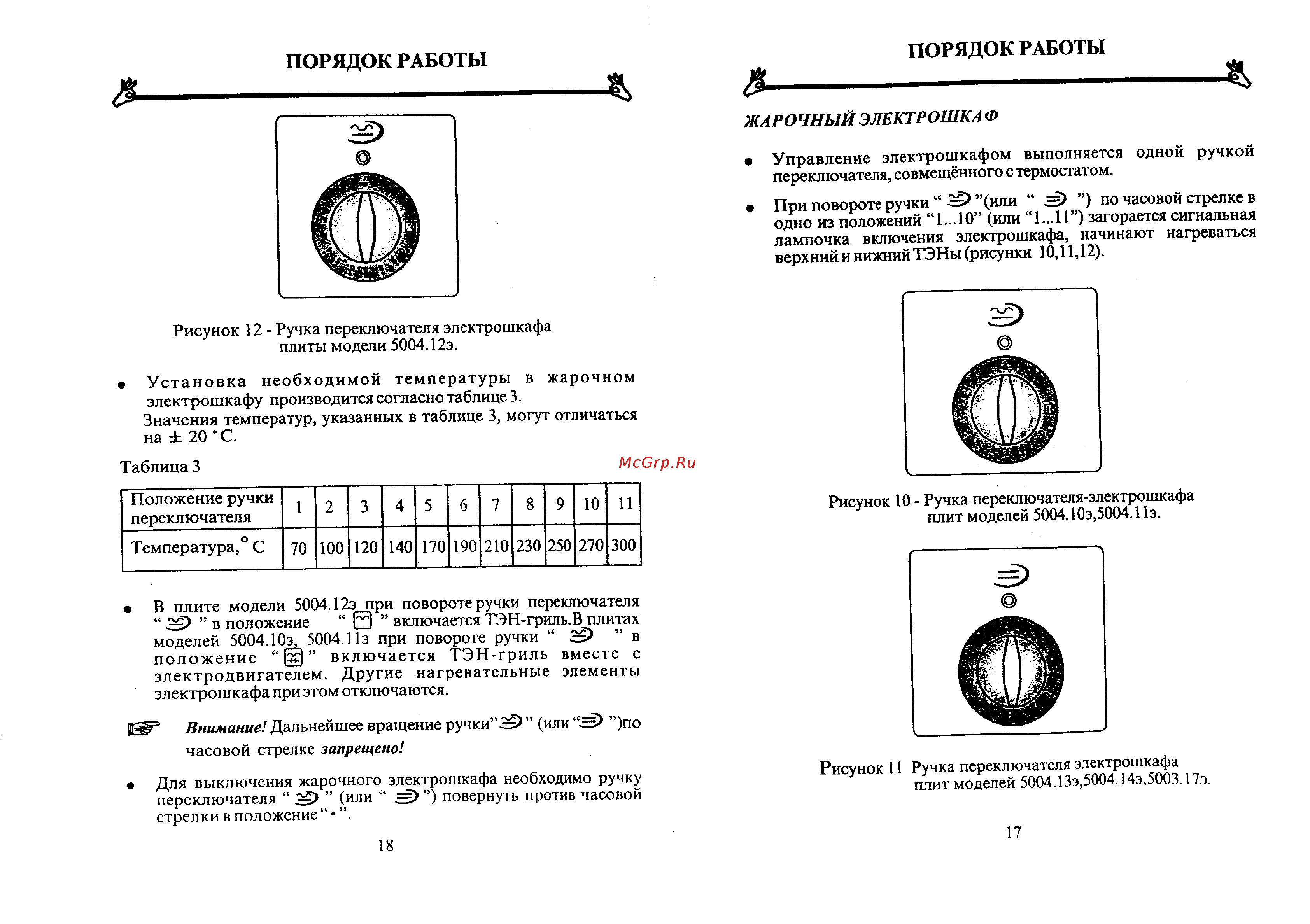

ПОРЯДОК РАБОТЫ ПОРЯДОК РАБОТЫ ЖАРОЧНЫЙ ЭЛЕКТРОШКА Ф Управление электрошкафом выполняется переключателя совмещённого с термостатом одной ручкой При повороте ручки или по часовой стрелке в одно из положений 1 10 или 1 11 загорается сигнальная лампочка включения электрошкафа начинают нагреваться верхний и нижний ТЭНы рисунки 10 11 12 Рисунок 12 Ручка переключателя электрошкафа плиты модели 5004 12э Установка необходимой температуры в жарочном электрошкафу производится согласно таблице 3 Значения температур указанных в таблице 3 могут отличаться на 20 С Таблица 3 Положение ручки переключателя 1 Температура 0 С 70 100 120 140 170 190 210 230 250 270 300 2 4 3 5 6 7 8 9 10 11 РИСУНОК 10 Ручка переключателя электрошкафа У плит моделей 5004 Юэ 5004 11э В плите модели 5004 12э при повороте ручки переключателя в положение 0 включается ТЭН гриль В плитах моделей 5004 Юэ 5004 11э при повороте ручки в положение 0 включается ТЭН гриль вместе с электродвигателем Другие нагревательные элементы электрошкафа при этом отключаются или по Для выключения жарочного электрошкафа необходимо переключателя или повернуть против часовой стрелки в положение ручку Внимание Дальнейшее вращение ручки часовой стрелке запрещено 18 Рисунок 11 Ручка переключателя эл тр шкафа плит моделей 5004 13э 5004 14э 5003 17э 17
