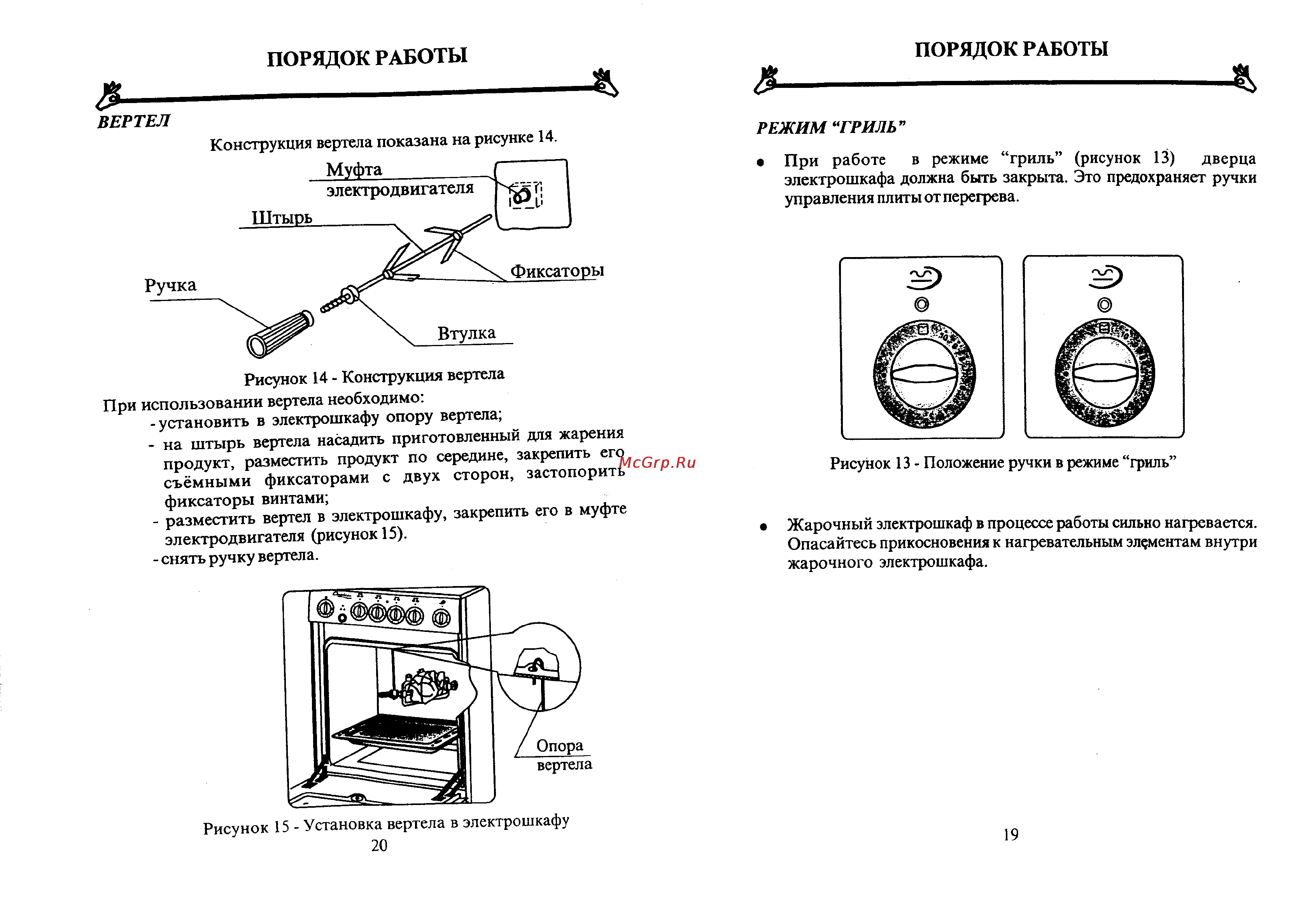

ПОРЯДОК РАБОТЫ ПОРЯДОК РАБОТЫ ВЕРТЕЛ Конструкция вертела показана на рисунке 14 Муфта РЕЖИМ ГРИЛЬ При работе в режиме гриль рисунок 13 дверца электрошкафа должна быть закрыта Это предохраняет ручки управления плиты от перегрева Рисунок 14 Конструкция вертела При использовании вертела необходимо установить в электрошкафу опору вертела на штырь вертела насадить приготовленный для жарения ПРОДУКТ разместить продукт по середине закрепить его съёмными фиксаторами с двух сторон застопорить фиксаторы винтами разместить вертел в электрошкафу закрепить его в муфте электродвигателя рисунок 15 снять ручку вертела Рисунок 15 Установка вертела в электрошкафу 20 Рисунок 13 Положение ручки в режиме гриль Жарочный электрошкаф в процессе работы сильно нагревается Опасайтесь прикосновения к нагревательным элементам внутри жарочного электрошкафа 19
