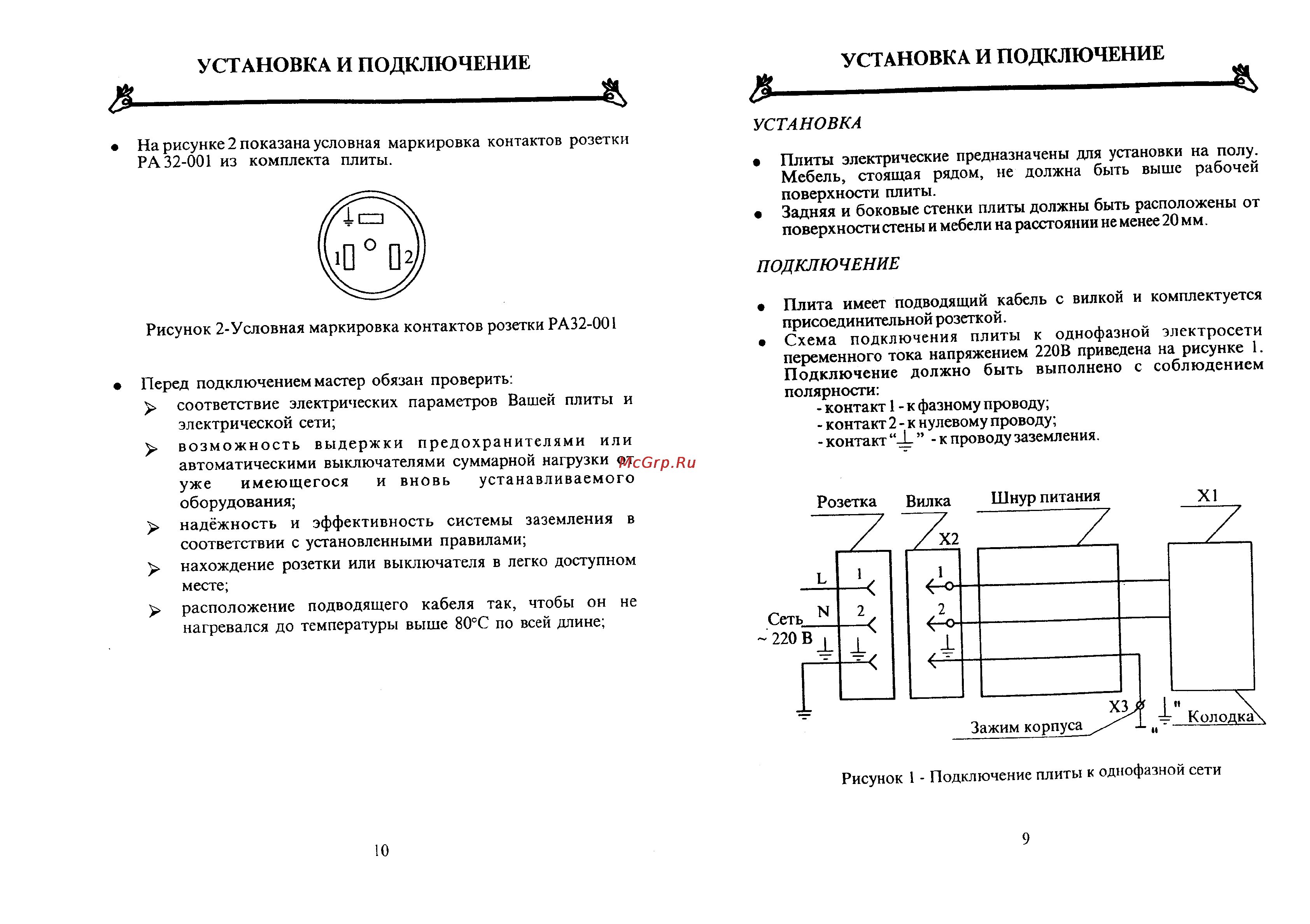

УСТАНОВКА И ПОДКЛЮЧЕНИЕ УСТАНОВКА И ПОДКЛЮЧЕНИЕ УСТАНОВКА На рисунке 2 показана условная маркировка контактов розетки РА 32 001 из комплекта плиты Плиты электрические предназначены для установки на полу Мебель стоящая рядом не должна быть выше рабочей поверхности плиты Задняя и боковые стенки плиты должны быть расположены от поверхности стены и мебели на расстоянии не менее 20 мм ПОДКЛЮЧЕНИЕ Рисунок 2 Условная маркировка контактов розетки РА32 001 Перед подключением мастер обязан проверить соответствие электрических параметров Вашей плиты и электрической сети у возможность выдержки предохранителями или автоматическими выключателями суммарной нагрузки от уже имеющегося и вновь устанавливаемого оборудования надёжность и эффективность системы заземления в соответствии с установленными правилами нахождение розетки или выключателя в легко доступном месте расположение подводящего кабеля так чтобы он не нагревался до температуры выше 80 С по всей длине Плита имеет подводящий кабель с вилкой и комплектуется присоединительной розеткой Схема подключения плиты к однофазной электросети переменного тока напряжением 220В приведена на рисунке 1 Подключение должно быть выполнено с соблюдением полярности контакт 1 к фазному проводу контакт 2 к нулевому проводу контакт к проводу заземления Рисунок 1 Подключение плиты к однофазной сети 10 9
