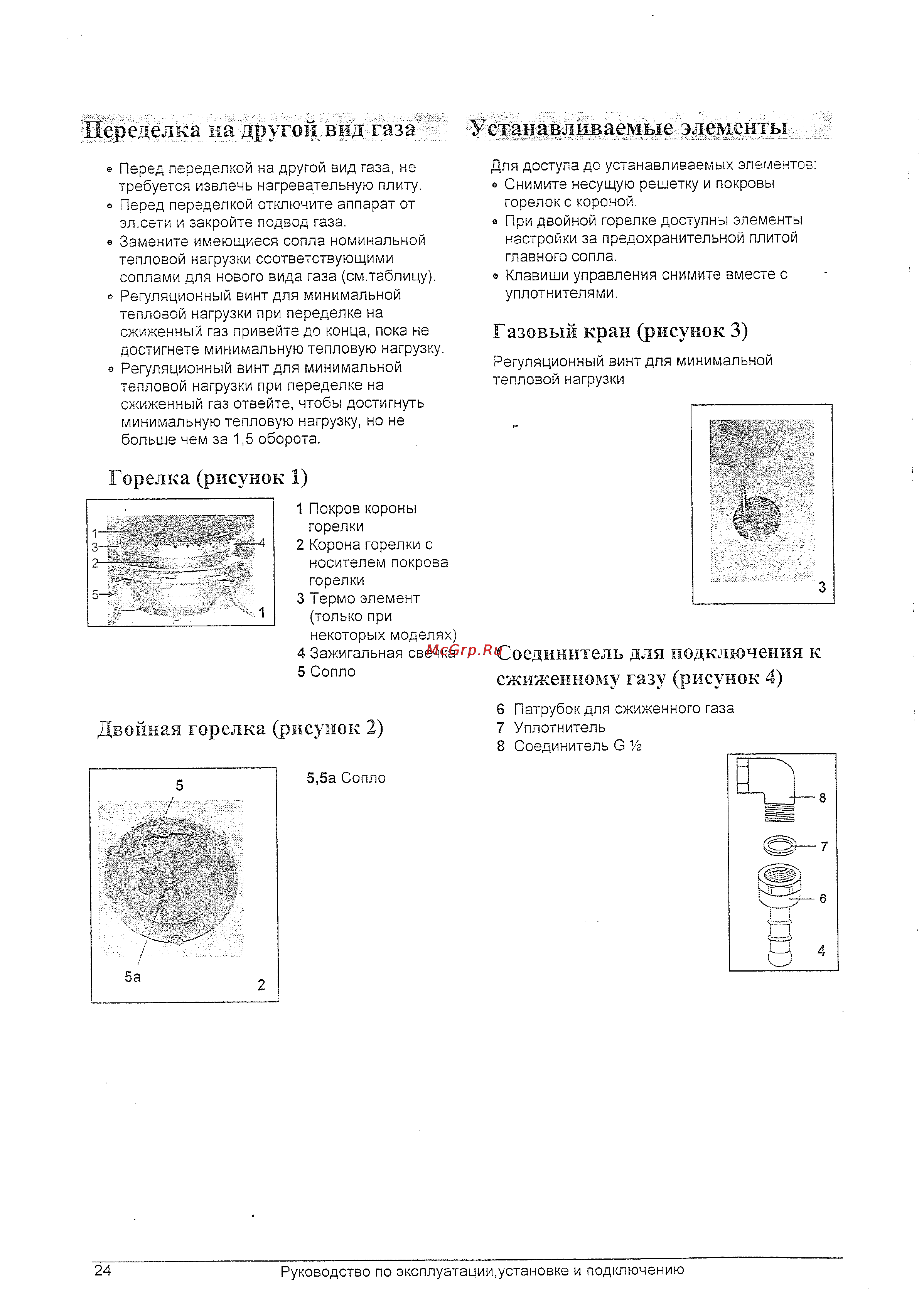

Переделка на другой вид газа е Перед переделкой на другой вид газа не требуется извлечь нагревательную плиту Перед переделкой отключите аппарат от эл сети и закройте подвод газа Замените имеющиеся сопла номинальной тепловой нагрузки соответствующими соплами для нового вида газа см таблицу о Регуляционный винт для минимальной тепловой нагрузки при переделке на сжиженный газ привейте до конца пока не достигнете минимальную тепловую нагрузку а Регуляционный винт для минимальной тепловой нагрузки при переделке на сжиженный газ отвейте чтобы достигнуть минимальную тепловую нагрузку но не больше чем за 1 5 оборота Устанавливаемые элементы Для доступа до устанавливаемых элементов о Снимите несущую решетку и покровы горелок с короной о При двойной горелке доступны элементы настройки за предохранительной плитой главного сопла о Клавиши управления снимите вместе с уплотнителями Газовый кран рисунок 3 Регуляционный винт для минимальной тепловой нагрузки Горелка рисунок 1 1 Покров короны горелки 2 Корона горелки с носителем покрова горелки 3 Термо элемент только при некоторых моделях 4 Зажигальная свечка 5 Сопло Двойная горелка рисунок 2 Соединитель для подключения к сжиженному газу рисунок 4 6 Патрубок для сжиженного газа 7 Уплотнитель 8 Соединитель С Уг 5 5а Сопло 24 Руководство по эксплуатации установке и подключению
