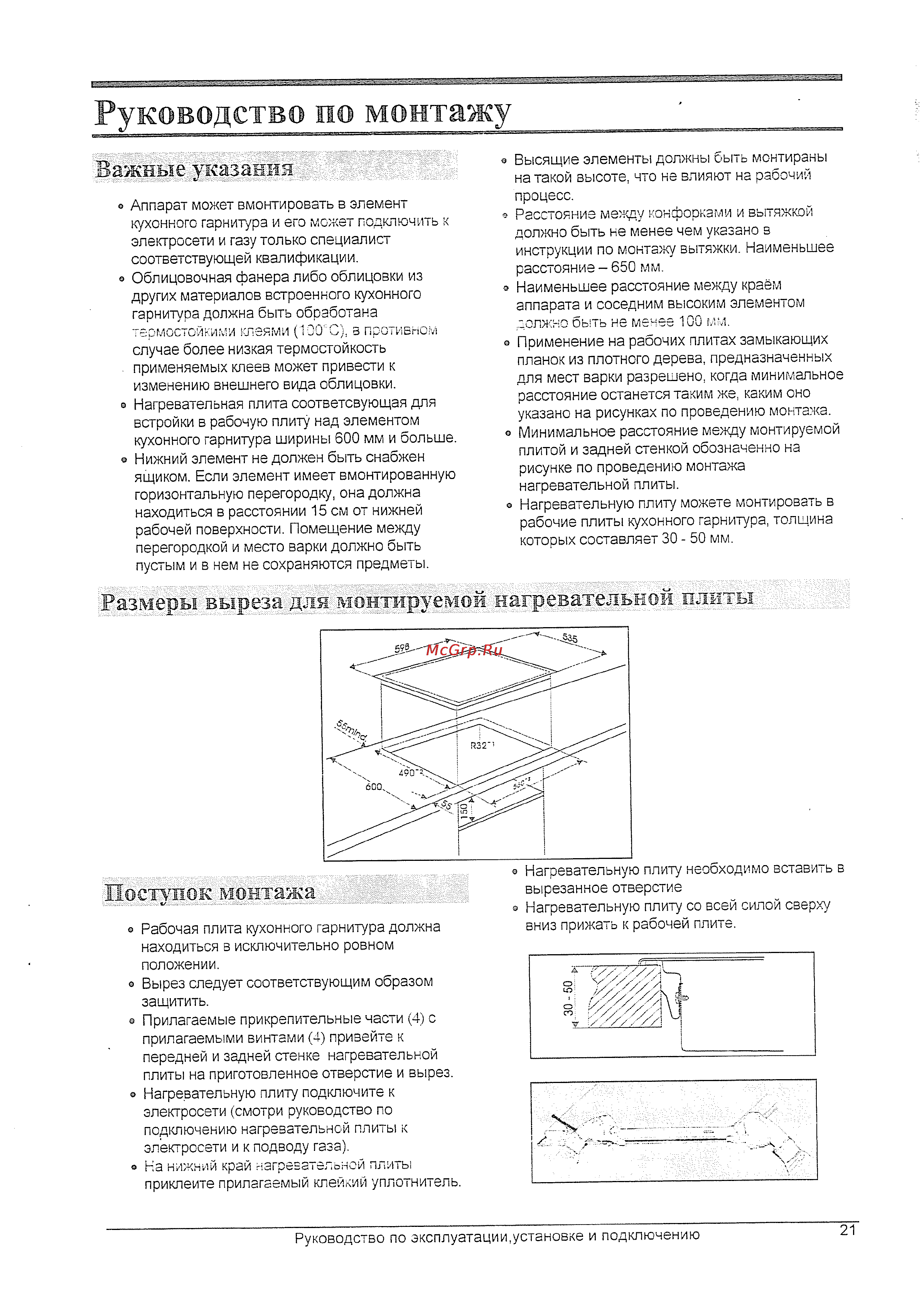

Руководство по монтажу Важные указания о Аппарат может вмонтировать в элемент кухонного гарнитура и его может подключить к электросети и газу только специалист соответствующей квалификации о Облицовочная фанера либо облицовки из других материалов встроенного кухонного гарнитура должна быть обработана термостойкими клеями ЮО ч у в противном случае более низкая термостойкость применяемых клеев может привести к изменению внешнего вида облицовки о Нагревательная плита соответсвующая для встройки в рабочую плиту над элементом кухонного гарнитура ширины 600 мм и больше Нижний элемент не должен быть снабжен ящиком Если элемент имеет вмонтированную горизонтальную перегородку она должна находиться в расстоянии 15 см от нижней рабочей поверхности Помещение между перегородкой и место варки должно быть пустым и в нем не сохраняются предметы о Высящие элементы должны оыть монтираны на такой высоте что не влияют на рабочий процесс Расстояние между конфорками и вытяжкой должно быть не менее чем указано в инструкции по монтажу вытяжки Наименьшее расстояние 650 мм о Наименьшее расстояние между краем аппарата и соседним высоким элементом должно быть не менее 100 мм о Применение на рабочих плитах замыкающих планок из плотного дерева предназначенных для мест варки разрешено когда минимальное расстояние останется таким же каким оно указано на рисунках по проведению монтажа е Минимальное расстояние между монтируемой плитой и задней стенкой обозначенно на рисунке по проведению монтажа нагревательной плиты Нагревательную плиту можете монтировать в рабочие плиты кухонного гарнитура толщина которых составляет 30 50 мм Размеры выреза для монтируемой нагревательной или гы Поступок монтажа Рабочая плита кухонного гарнитура должна находиться в исключительно ровном положении в Вырез следует соответствующим образом защитить а Прилагаемые прикрепительные части 4 с прилагаемыми винтами 4 привейте к передней и задней стенке нагревательной плиты на приготовленное отверстие и вырез о Нагревательную плиту подключите к электросети смотри руководство по подключению нагревательной плиты к электросети и к подводу газа о На нижнии край нагревательной плиты приклеите прилагаемый клейкий уплотнитель о Нагревательную плиту необходимо вставить в вырезанное отверстие Нагревательную плиту со всей силой сверху вниз прижать к рабочей плите Руководство по эксплуатации установке и подключению 21
