Gorenje GMS640 E [12/12] Таблица сопл

Содержание

• Важные указания 6 технические данные 16 управление местами варки 7 2
• Газовая монтируемая нагревательная плита 2
• Руководство по монтажу 2
• Руководство по подключению 2
• Уважаемый покупатель руководство по эксплуатации 2
• Устранение небольших неисправностей 0 2
• Уход и техобслуживание 2
• А важные указания 3
• Технические данные 3
• Важные предупреждения в связи е местами варки 4
• Управление местами варки 4
• Прижигание и работа го посуда 5
• Места варки 6
• Уход и техобслуживание 6
• Важно 7
• Предупреждение 7
• Устранение небольших неисправностей 7
• Важные указания 8
• Поступок монтажа 8
• Размеры выреза для монтируемой нагревательной или гы 8
• Руководство по монтажу 8
• Руководство по подключению нагревательной плиты к электросети 9
• Важные указания подключение 10
• Руководство по подключению нагревательной плиты к подводу газа 10
• Газовый кран рисунок 3 11
• Горелка рисунок 1 11
• Двойная горелка рисунок 2 11
• Переделка на другой вид газа устанавливаемые элементы 11
• Соединитель для подключения к сжиженному газу рисунок 4 11
• Придерживаем за собой право на изменения которые невлияют на функционирование аппарата 12
• Таблица сопл 12

Похожие устройства

• Gorenje GO896X Инструкция по эксплуатации
• Gorenje G51102ABE Инструкция по эксплуатации
• Gorenje NRK61JSY2W Инструкция по эксплуатации
• Gorenje NRK61JSY2B Инструкция по эксплуатации
• Gorenje RK61FSY2B2 Инструкция по эксплуатации
• Gorenje DKG6335E Инструкция по эксплуатации
• Gorenje WHT641A2XBG   Инструкция по эксплуатации
• Gorenje DT9SY2W Инструкция по эксплуатации
• Gorenje BM6240SY2W Инструкция по эксплуатации
• Gorenje IT641-ORA  Инструкция по эксплуатации
• Gorenje IT641-ORA-W  Инструкция по эксплуатации
• Gorenje GDR67102FB Инструкция по эксплуатации
• Gorenje GDR67102FB Инструкция по эксплуатации
• Gorenje RIU6091AW Инструкция по эксплуатации
• Gorenje FH210W Инструкция по эксплуатации
• Gorenje NRK6191JX Инструкция по эксплуатации
• Gorenje NRK61JSY2X2 Инструкция по эксплуатации
• Gorenje RK6201FW Инструкция по эксплуатации
• Gorenje EC6INI Инструкция по эксплуатации
• Gorenje WHT68INI Инструкция по эксплуатации

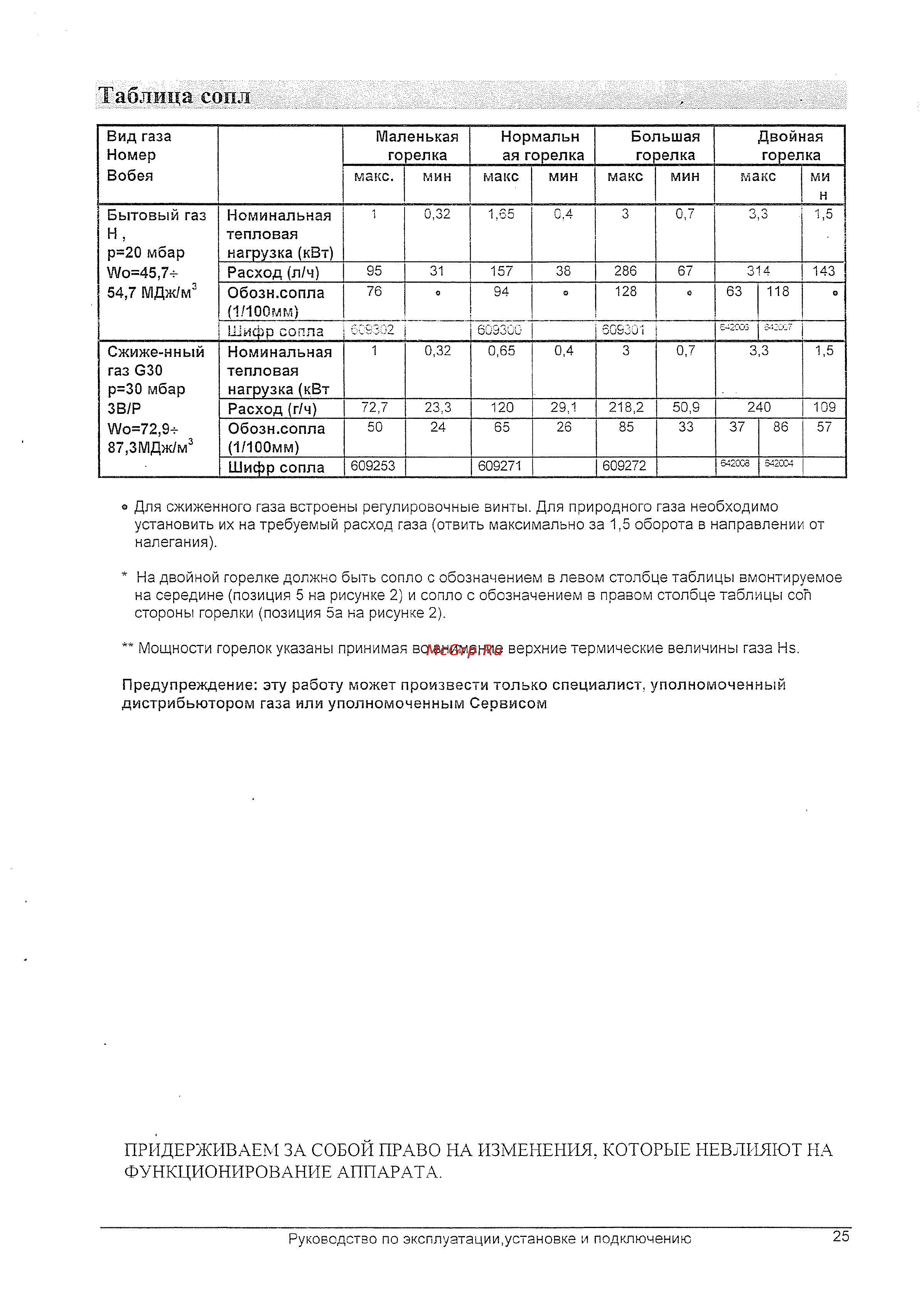

Таблица сопл Вид газа Номер Вобея Бытовый газ н р 20 мбар Wo 45 7 54 7 МДж м3 Сжиже нный газ G30 р 30 мбар ЗВ Р Wo 72 9 87 ЗМДж м3 Маленькая горелка макс мин Номинальная тепловая нагрузка кВт Расход л ч Обозн сопла 1 100мм Шифр сопла Номинальная тепловая нагрузка кВт Расход г ч Обозн сопла 1 100мм Шифр сопла Нормальн ая горелка макс мин Большая горелка МИН макс Двойная горелка макс ми н i 0 32 1 65 0 4 3 0 7 3 3 1 5 95 31 О 157 286 67 0 314 94 38 О 143 0 1 0 32 0 65 0 4 3 0 7 72 7 23 3 120 29 1 218 2 50 9 33 76 609253 63 118 609301 609302 50 128 24 65 609271 26 85 609272 3 3 1 5 240 37 86 6 42026 6 4202 4 109 57 Для сжиженного газа встроены регулировочные винты Для природного газа необходимо установить их на требуемый расход газа отвить максимально за 1 5 оборота в направлении от налегания На двойной горелке должно быть сопло с обозначением в левом столбце таблицы вмонтируемое на середине позиция 5 на рисунке 2 и сопло с обозначением в правом столбце таблицы сой стороны горелки позиция 5а на рисунке 2 Мощности горелок указаны принимая во внимание верхние термические величины газа Hs Предупреждение эту работу может произвести только специалист уполномоченный дистрибьютором газа или уполномоченным Сервисом ПРИДЕРЖИВАЕМ ЗА СОБОЙ ПРАВО НА ИЗМЕНЕНИЯ КОТОРЫЕ НЕВЛИЯЮТ НА ФУНКЦИОНИРОВАНИЕ АППАРАТА Руководство по эксплуатации установке и подключению 25
