Русский
11
MSP7 STUDIO/MSP5 STUDIO/SW10 STUDIO/ Руководство пользлвателя
MSP7 STUDIO, MSP5 STUDIO
1
2
4
1
2
3
6
6
3
7
MSP5 STUDIO
4
5
8
MSP7 STUDIO
7
8

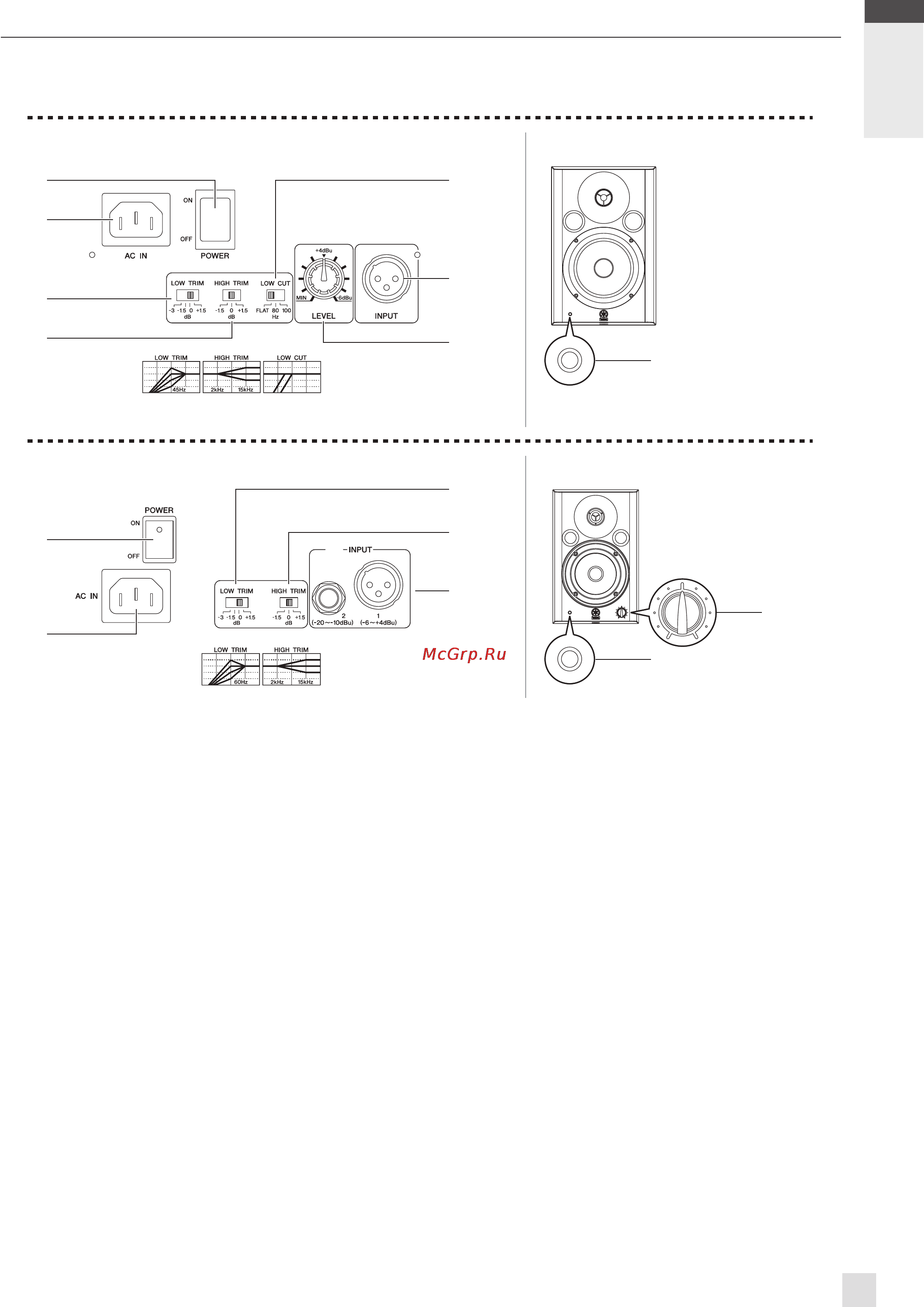

Регуляторы и их функции
(Задняя панель)
(Задняя панель)
(Передняя панель)
(Передняя панель)
Выключатель POWER
Включает и выключает громкоговоритель. При включении
подсвечивается зеленый индикатор POWER () на перед-
ней панели.
Разъем AC IN
Для подсоединения сетевого шнура из комплекта поставки.
Сначала подсоедините сетевой шнур к громкоговорителю,
а затем вставьте вилку сетевого шнура в розетку электро-
сети.
Переключатель LOW TRIM
Регулирует уровень в диапазоне низких частот.
MSP7 STUDIO:
При установке в положение «+1.5», частоты около 45
Гц усиливаются на 1,5 дБ. При установке в положение
«–1.5» или «–3», эти же частоты подавляются на 1,5 дБ
или 3 дБ соответственно.
MSP5 STUDIO:
При установке в положение «+1.5», частоты около 60
Гц усиливаются на 1,5 дБ. При установке в положение
«–1.5» или «–3» эти же частоты подавляются на 1,5 дБ или
3 дБ соответственно.
Переключатель HIGH TRIM
Регулирует уровень в диапазоне высоких частот.
При установке в положение «+1.5» частоты около 15 Гц уси-
ливаются на 1,5 дБ. При установке в положение «–1.5» эти
же частоты подавляются на 1,5 дБ.
Переключатель LOW CUT (MSP7 STUDIO)
Срез диапазона низких частот
При установке в положение «80 Hz» частоты ниже 80 Гц сре-
заются. При установке в положение «100 Hz» срезается диа-
пазон частот ниже 100 Гц.
Разъем INPUT 1/2
Это сбалансированные входные разъемы XLR типа и теле-
фонного типа.
MSP7 STUDIO оснащен разъемами только XLR типа.
w
ЗАПРЕЩАЕТСЯ одновременно пользоваться разъемами
XLR типа и телефонного типа. Пожалуйста, пользуйтесь
соединением только одного типа.
Регулятор LEVEL
Регулирует общий уровень выходного сигнала.
Индикатор POWER.
При включенном устройстве, зеленый индикатор POWER
подсвечивается. При перегрузках зеленый индикатор будет
мигать красным.
