SW10 STUDIO

43 5

SW10 STUDIO

 Выключатель POWER

Включает и выключает громкоговоритель. При включении

подсвечивается зеленый индикатор POWER () на перед-

ней панели.

 Разъем AC IN

Для подсоединения сетевого шнура из комплекта поставки.

Сначала подсоедините сетевой шнур к громкоговорителю,

а затем вставьте вилку сетевого шнура в розетку электро-

сети.

 Переключатель PHASE

Выбирает фазу выходного звукового сигнала SW10 STUDIO.

Обычно этот переключатель установлен в положение

«NORM». Однако переключение в положение «REV.» может

повысить уровень низких частот – в зависимости от типа и

расположения акустической системы в целом. Испробуйте

оба варианта и выберите тот, который обеспечивает лучшее

звучание в низкочастотном диапазоне.

 Регулятор HIGH CUT

С помощью регулятора HIGH CUT частота среза выходного

сигнала SW10 STUDIO регулируется в пределах от 40 Гц до

120 Гц.

 Регулятор LEVEL

Регулирует общий уровень выходного сигнала.

 Разъем INPUT L/R/SUBWOOFER

Это сбалансированные входные разъемы XLR типа. На эти

входные разъемы могут подаваться входные сигналы двух

разных типов. Если два сигнала подаются одновременно,

они микшируются перед подачей на сабвуфер.

 Разъем OUTPUT L/R/SUBWOOFER

Это сбалансированные входные разъемы XLR типа, транс-

лирующие сигналы, поступающие на входные разъемы

INPUT L/R/SUBWOOFER соответственно.

 Индикатор POWER.

Если устройство включено, зеленый индикатор POWER под-

свечивается. При перегрузках зеленый индикатор будет

мигать красным.

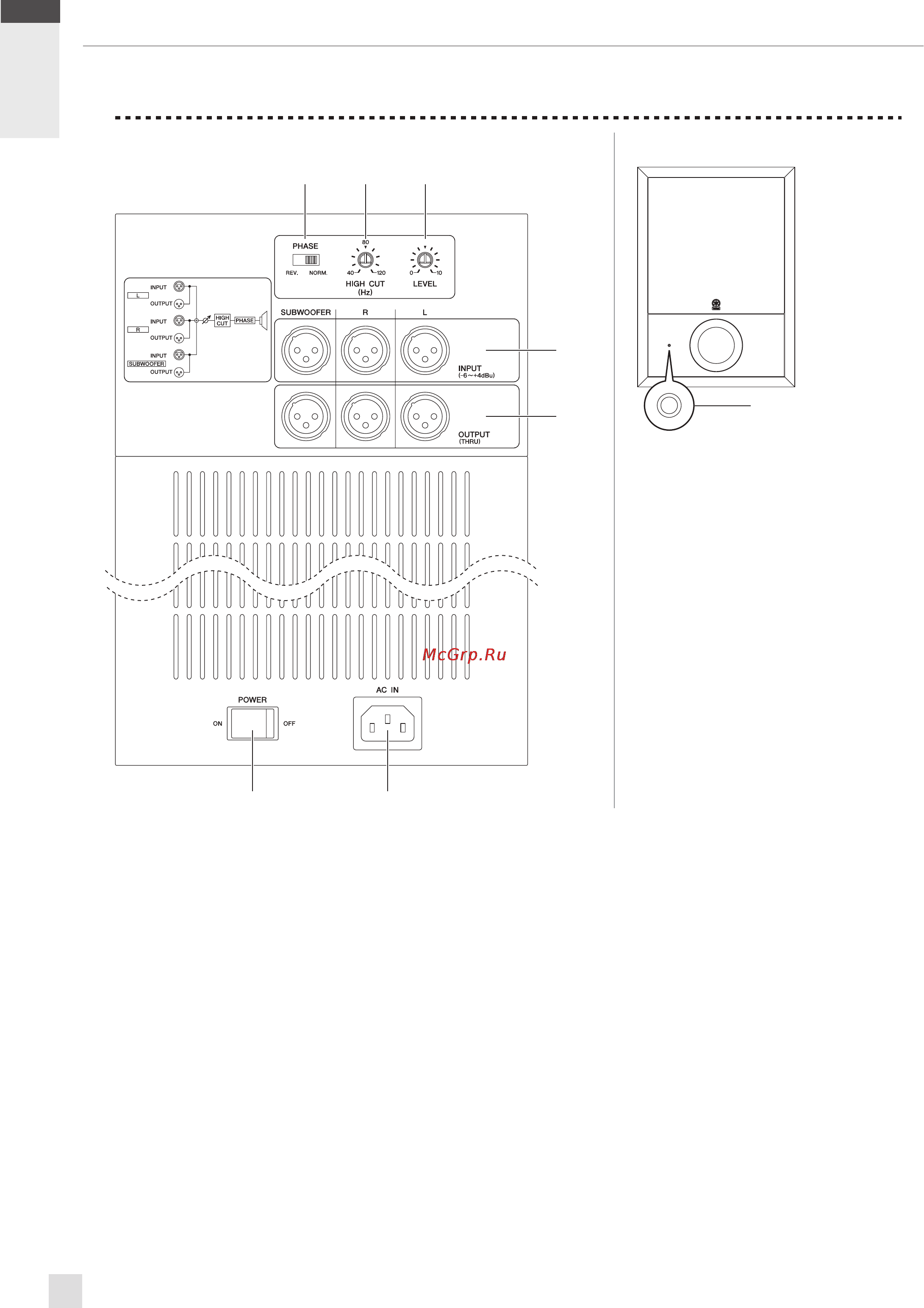

(Задняя панель) (Передняя панель)
