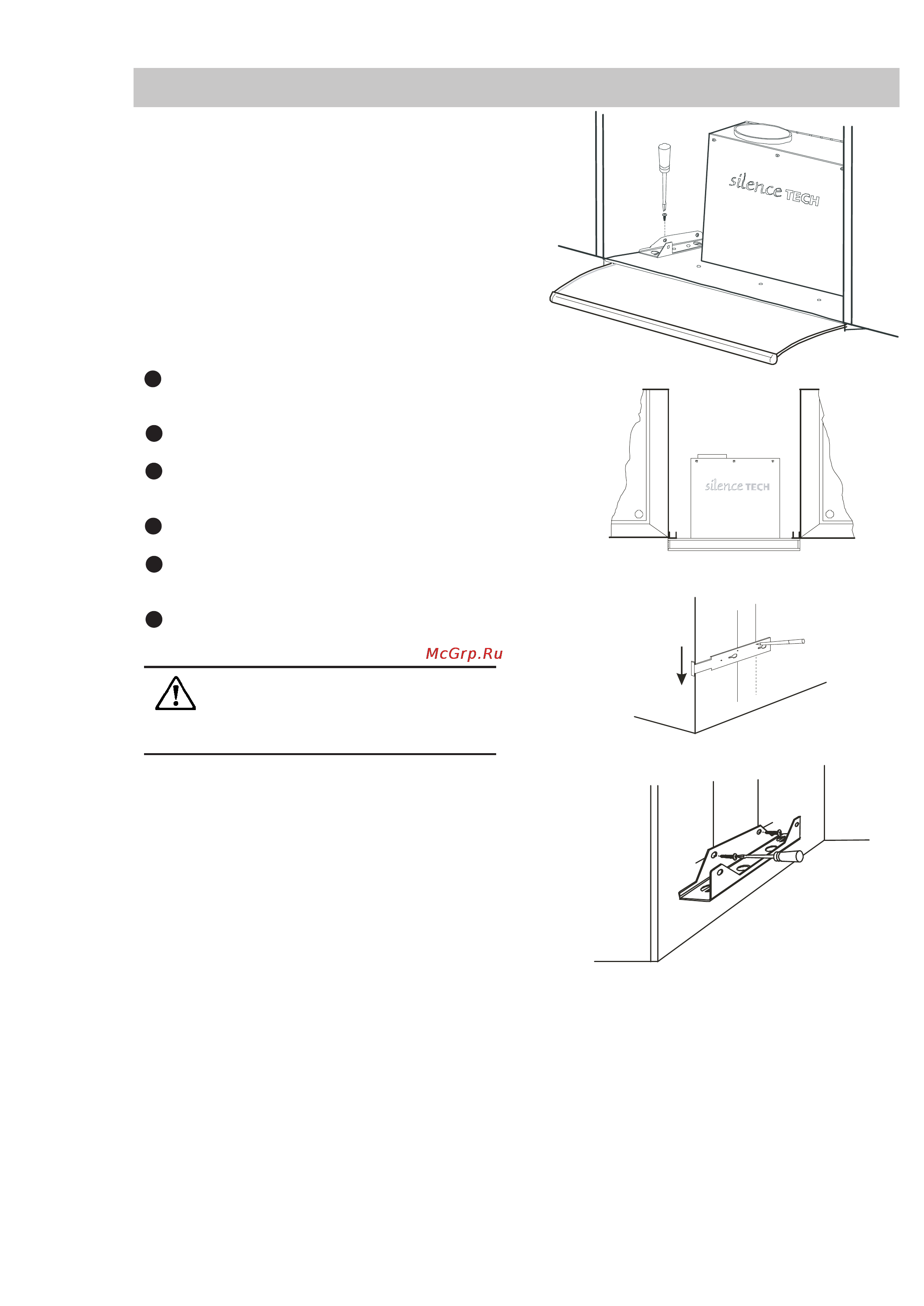

AEG 7060 DM [10/12] Монтаж между настенными шкафами рис 13

Рис. 12

Рис. 13

Рис. 14

Рис. 15

Предохранительные винты следует мон

тировать обязательно, иначе вытяжной

вентилятор может упасть (2 шт.).

Монтаж между настенными

шкафами (рис. 13):

Если вытяжной вентилятор необходимо установить

между двумя настенными шкафами так, чтобы

верхний край фронтальной панели располагался на

одной линии с нижней стенкой шкафа (рис. 13), сле

дуйте указаниям главы "Монтаж вытяжного вентиля

тора в настенном шкафу" для стенки толщиной 16 мм

(пункты 38).

Если вытяжной вентилятор монтируется выше

нижней части шкафа, необходимо:

С помощью монтажного шаблона начертите с

двух сторон две вертикальные линии, как

показано на рис. 14.

Измерьте, на какой высоте будет

подвешиваться вытяжной вентилятор.

Прикрепите подвесное устройство (рис. 15).На

рисунке изображена левая стенка, правая

стенка  в зеркальном исполнении.

Поднимите вытяжной вентилятор и вставьте

крючки в углубления.

Прижмите вытяжной вентилятор к стене.

Проверьте, чтобы крючки хорошо сидели в

углублениях.

Установите предохранительные винты так, как

показано на рис. 12.
