AEG 7060 DM [4/12] Описание прибора
![AEG 7060 DM [4/12] Описание прибора](/views2/1139009/page4/bg4.png)
4

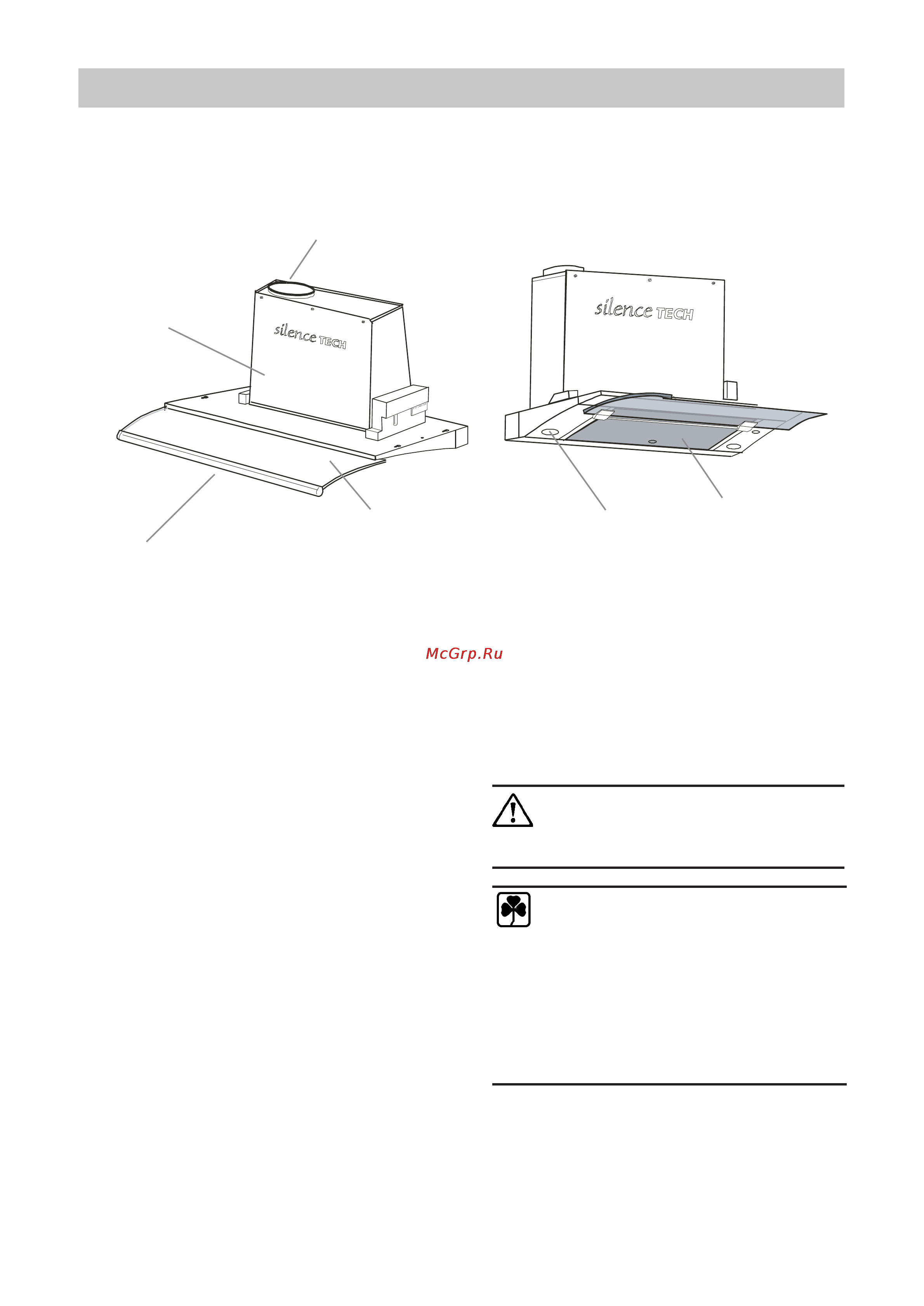

Описание прибора
Вытяжной вентилятор
Выдвижной экран (управляет вытяжным вентилятором и освещением)
Корпус двигателя
Отводящее отверстие
Жировой фильтр
Освещение
Стекло
ФункцииПринадлежности
В комплект поставки вытяжного вентилятора входят:
• Винты: 2 + 4 шт.
• Монтажные опоры: 2 шт.
• Монтажный шаблон
• Обратный клапан
• Инструкция по эксплуатации
Можно заказать дополнительно:
• LONG LIFE угольный фильтр: угольный
фильтр необходим прибору при работе в
режиме рециркуляции воздуха.
PNC 942 300 001 (60 см)
Вы можете выбрать один из двух режимов
эксплуатации:
• Отвод воздуха через вытяжной комплект
(специальная принадлежность) и по
вытяжному каналу.
• Режим рециркуляции воздуха с угольным
фильтром (специальная
принадлежность).
Будьте внимательны: вентилятор
нельзя подсоединять к дымоходу,
через который выводится воздух от
системы отопления или камина.
Используется угольный фильтр. При
использовании угольного фильтра
воздух очищается в вытяжном
вентиляторе, таким образом, теплый
воздух остается в доме.
Рекомендация: зимой используйте
угольный фильтр в режиме
рециркуляции воздуха, а летом
включайте вытяжной вентилятор в
режим наружной вытяжки.
