AEG 7060 DM [11/12] Регулировка глубины

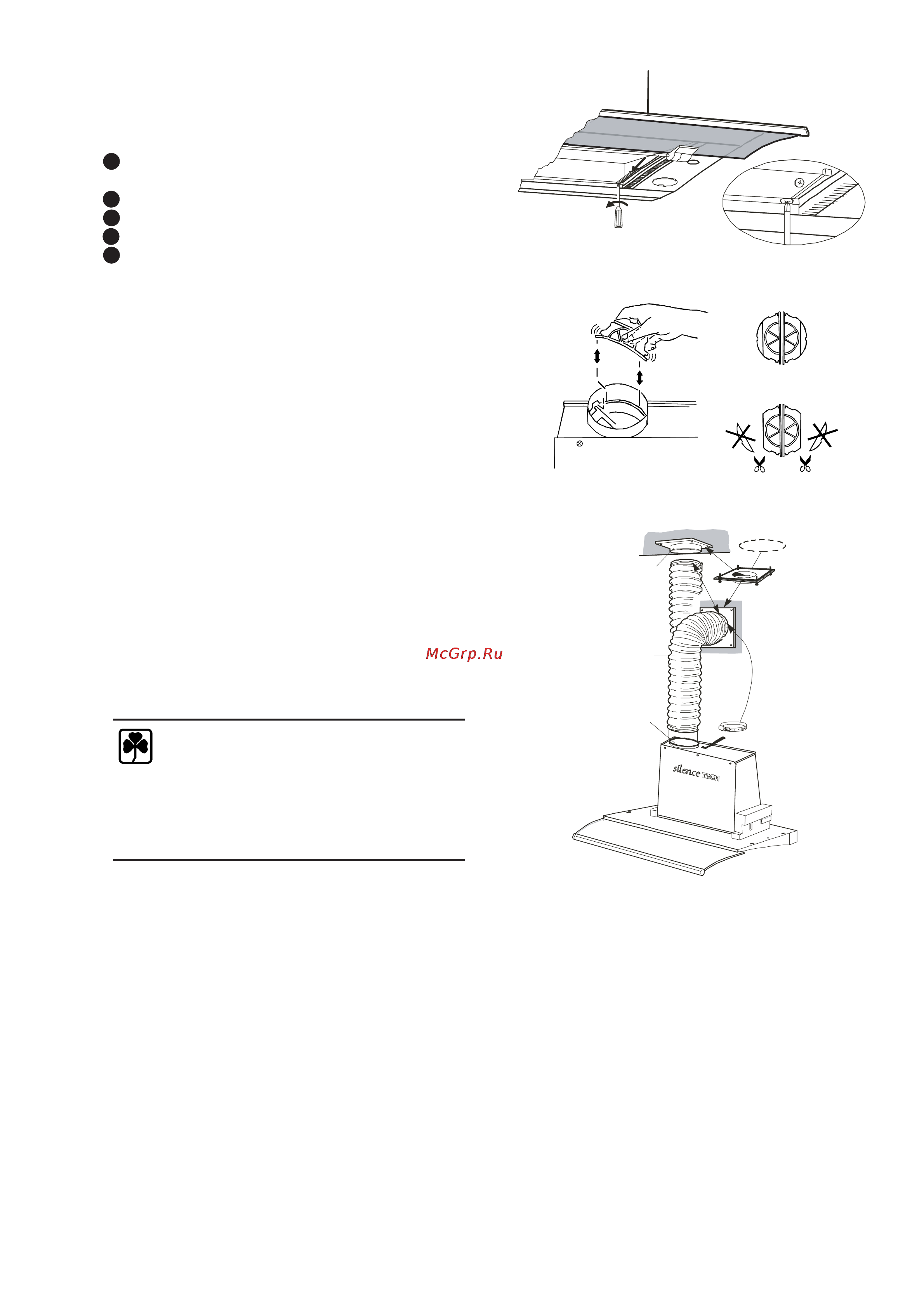

![AEG 7060 DM [11/12] Регулировка глубины](/views2/1139009/page11/bgb.png)
11
Установка вентиляционного комплекта
(рис. 18):
Вытяжной шланг (А) протягивается через
вытяжные штуцеры (В) и закрепляется клеммой.
Следите за тем, чтобы вытяжной шланг был проложен
как можно ровнее, и не блокировалось движение обратного
клапана. Вытяжной шланг подсоединяется к отверстию вытяжного канала (С).
Установка обратного клапана
(рис. 17):
Вытяжной шланг нужно прокладывать
прямо. Длинный и согнутый вытяжной
шланг может уменьшить производи
тельность вытяжного вентилятора
вдвое. Можно укоротить вытяжной шланг,
если он слишком длинный, необходимо
избегать ненужных изгибов.
Рис. 16
Рис. 18
Рис. 17
Регулировка глубины
Когда вытяжной вентилятор установлен, его
необходимо отрегулировать так, чтобы он
плотно прилегал к стене.
A
C
B
1
2
Снять, как указано в главе "Уход и чистка",
фильтр.
Винты ослабить, как показано на рис. 16.
Регулировочные рамки прижать к стене.
Снова закрутить винты.
Снова установить жировой фильтр.
1
2
3
4
5
Не распространяется на режим рециркуляции
воздуха. Вытяжной вентилятор может
оснащаться обратным клапаном. Обратный
клапан состоит из двух клапанов,
устанавливаемых в вытяжной трубе
вентилятора. На кухне, в которой вытяжной
вентилятор используется только для вытяжки
воздуха наружу, необходимо отрезать
внешнюю часть клапана. Клапаны
устанавливаются, изгибаясь, так, чтобы
направляющие выступы могли быть
вставлены в крепежные отверстия вытяжной
трубы. При этом следите, чтобы имеющие
форму спиц узоры клапанов смотрели вверх.
Карандашом или другим подобным
предметом нажать на щель между клапанами,
которые в результате просто откидываются
вверх. Если нет: проверьте, правильно ли
вставлены оба клапана, и плотно ли они
сидят в направляющих отверстиях.
