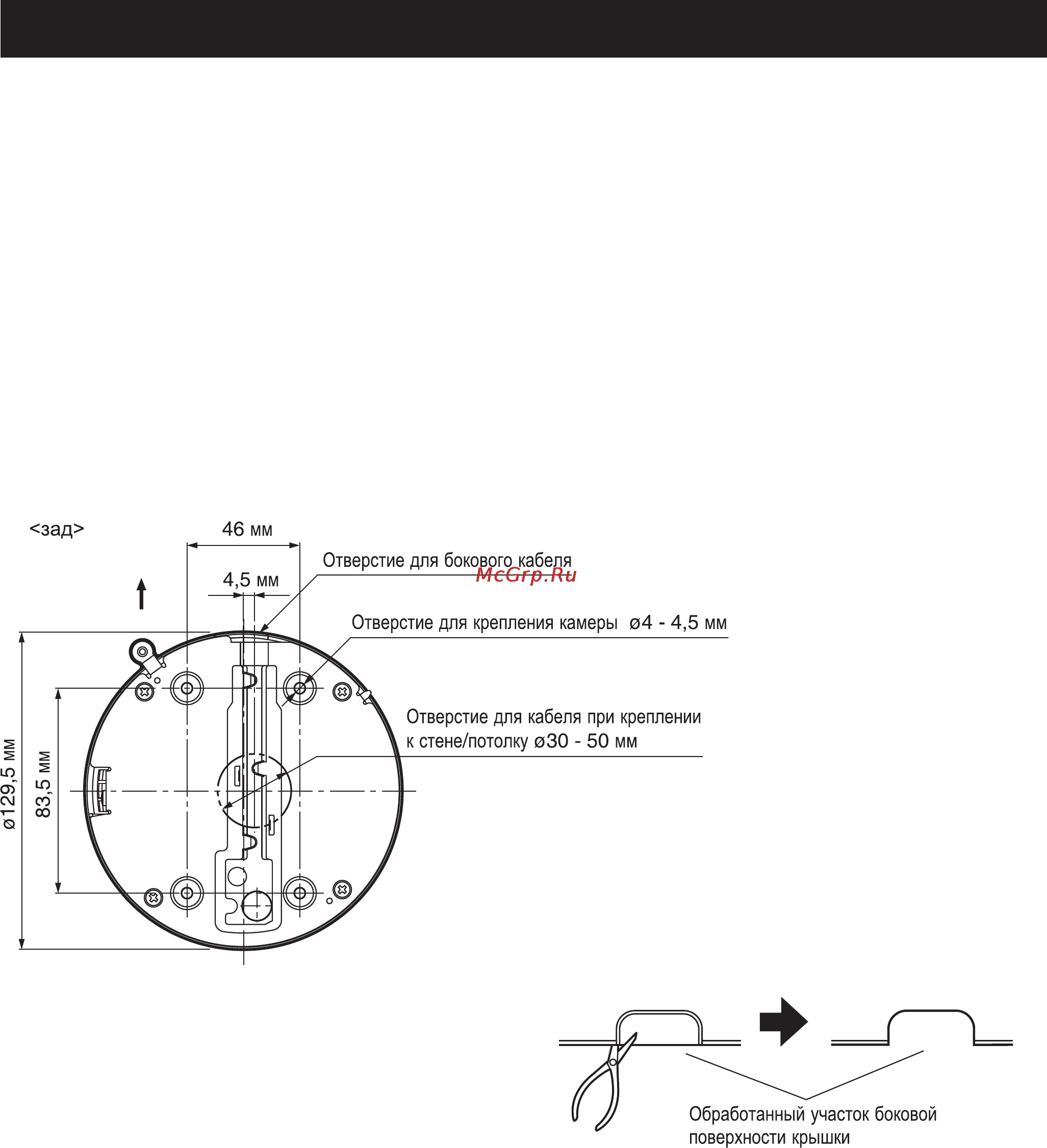

Установка и подсоединение Приведенные ниже установочные работы должны проводиться квалифицированным персоналом по техобслуживанию и ремонту или монтажниками системы Подготовка Внимание Следует иметь 4 крепежных шурупа подходящих к материалу на который будет производиться установка В этом случает не следует использовать шурупы для дерева и гвозди Рекомендуемое затягивающее усилие М4 1 6 Н м 16 кгс см Необходимое отрывное усилие для одного шурупа болта должно составлять 196 Н 20 кгс или более Если потолочный материал например гипсокартонный лист недостаточно прочен чтобы поддерживать полный вес устройства его следует должным образом укрепить После установки следует снять защитную пленку покрывающую купольную крышку зад 46 мм Прямая установка Если камера устанавливается непос редственно на стене или потолке следует совместить крепление камеры с отверстием через которое проходят кабели поверхности крышки Если в потолке или стене отверстия не имеется и используется прямая прокладка кабеля вдоль стены или потолка крышку следует обработать таким образом чтобы кабель проходил через ее боковую стенку Использование клеммной коробки сдвоенной При использовании сдвоенной клеммной коробки 4 х 4 следует приобрести коробку подходящую к размерам указанным на рисунке на месте Затем следует приобрести на месте 4 шурупа для крепления камеры подходящие для монтажной поверхности и конструкции стены потолка или сдвоенной клеммной коробки 11
