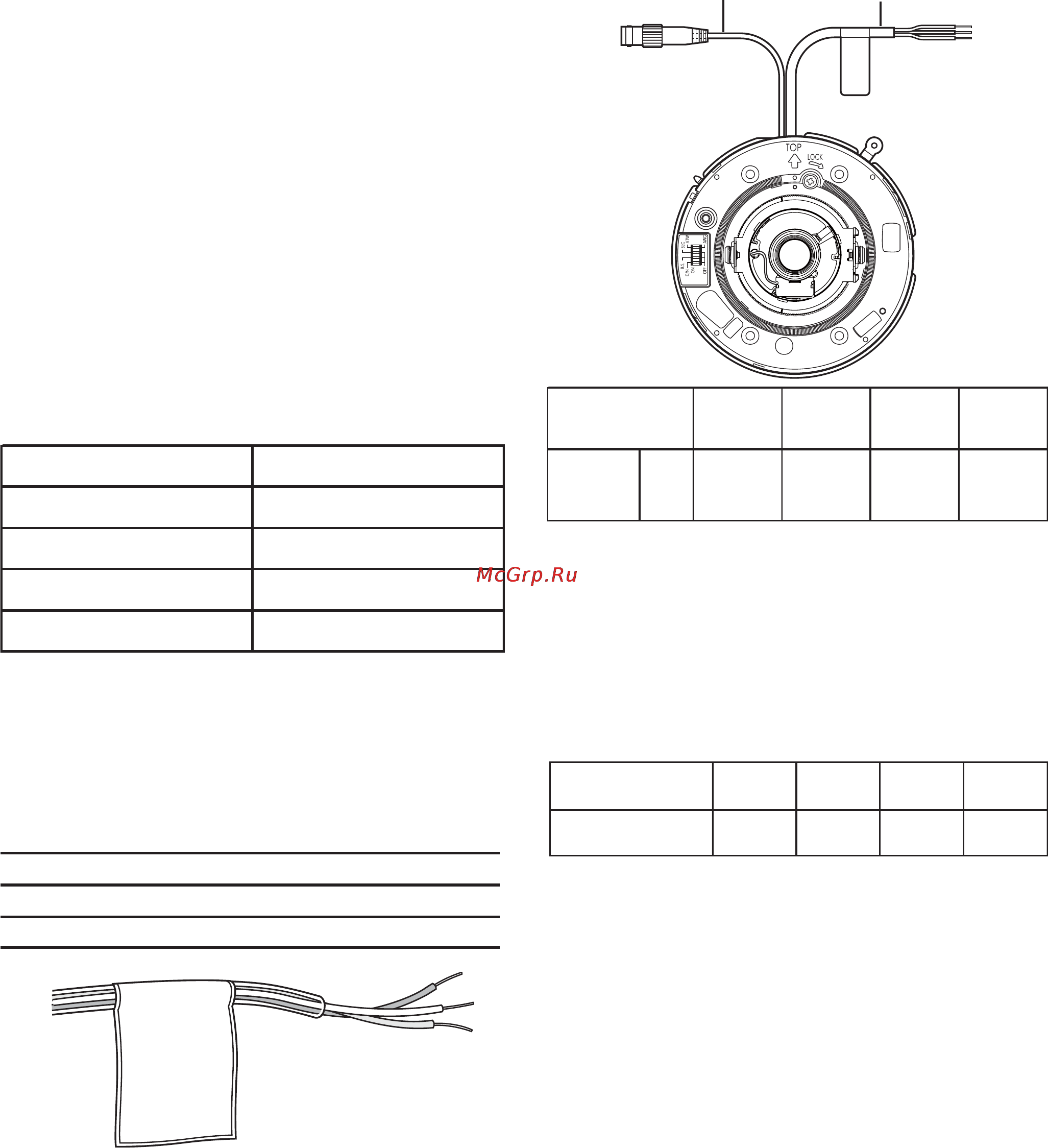

Разъем для видеовыхода Кабель питания Соединения Подсоединение видеовыходов Внимание При подсоединении коаксиального кабеля к видеовыходу следует удостовериться что штекер коаксиального кабеля надежно зафиксирован При помощи прилагаемого коаксиального кабеля подсоедините разъем видеовыхода к монитору или другим системным устройствам Максимальное удлинение кабеля указано в таблице Тип кабеля Длина кабеля прибл Удлинение ИС 59 11 3027 Примерно 250 м ИС б и 5О2У Примерно 500 м И011 и 7О2У Примерно 600 м ИС 15 и 10О2У Примерно 800 м Подключение питания Подсоединить трехжильный кабель камеры к блоку питания Цвет и назначение проводов указаны в таблице Расцветка 12 В пост т проводок Коричневый Положительн Синий Отрицательн Зеленый желтыйЗемля 24 Сечение медного 22 20 18 провода AWG 0 22 мм2 0 33 мм2 0 52 мм2 0 83 мм2 24 В перем т Фаза Ноль Земля м 20 30 45 75 12 В пост т Расчет шнура питания и электропитания производят по следующей формуле Напряжение питания клемм питания камеры должно быть в пределах от 10 8 В пост т до 16 В пост т Сопротивление медного провода при 20 С Сечение медного провода А ЛЛЗ Сопротивление Ом м 24 22 20 18 0 22 мм2 0 33 мм2 0 52 мм2 0 83 мм2 0 078 0 050 0 03 0 018 10 8 В пост т УА 2 Д х I х I 16 В пост т 1_ Длина кабеля м R Сопротивление медного провода Ом м А Выходное напряжение пост т источника питания I Расход пост тока А См технические характеристики Настройка изображения Внимание При использовании источника питания на 24 В переменного тока следует обязательно соединить заземл яющий провод камеры и клемму заземления источника питания Длина кабелей проводов и сортамент 24 В перем т Для справки в таблице приведены рекоменд уемые длина и сечение кабеля Напряжение подаваемое на входные клеммы камеры должно быть в пределах от 19 5 В перем т до 28 В перем т Рекомендуемый сортамент проводов линии перем тока напряжением 24 В 1 Настройка панорамирования наклона и азимута Внимание Не допускается касание мотора диафрагмы Нарушение этого запрета может привести к повреждениям При настройке панорамирования наклона или азимута не следует держать камеру за объектив Настройку масштабирования и фокуса описанные в пункте 2 следует провести одновременно с настройкой панорами рования и наклона для 13
