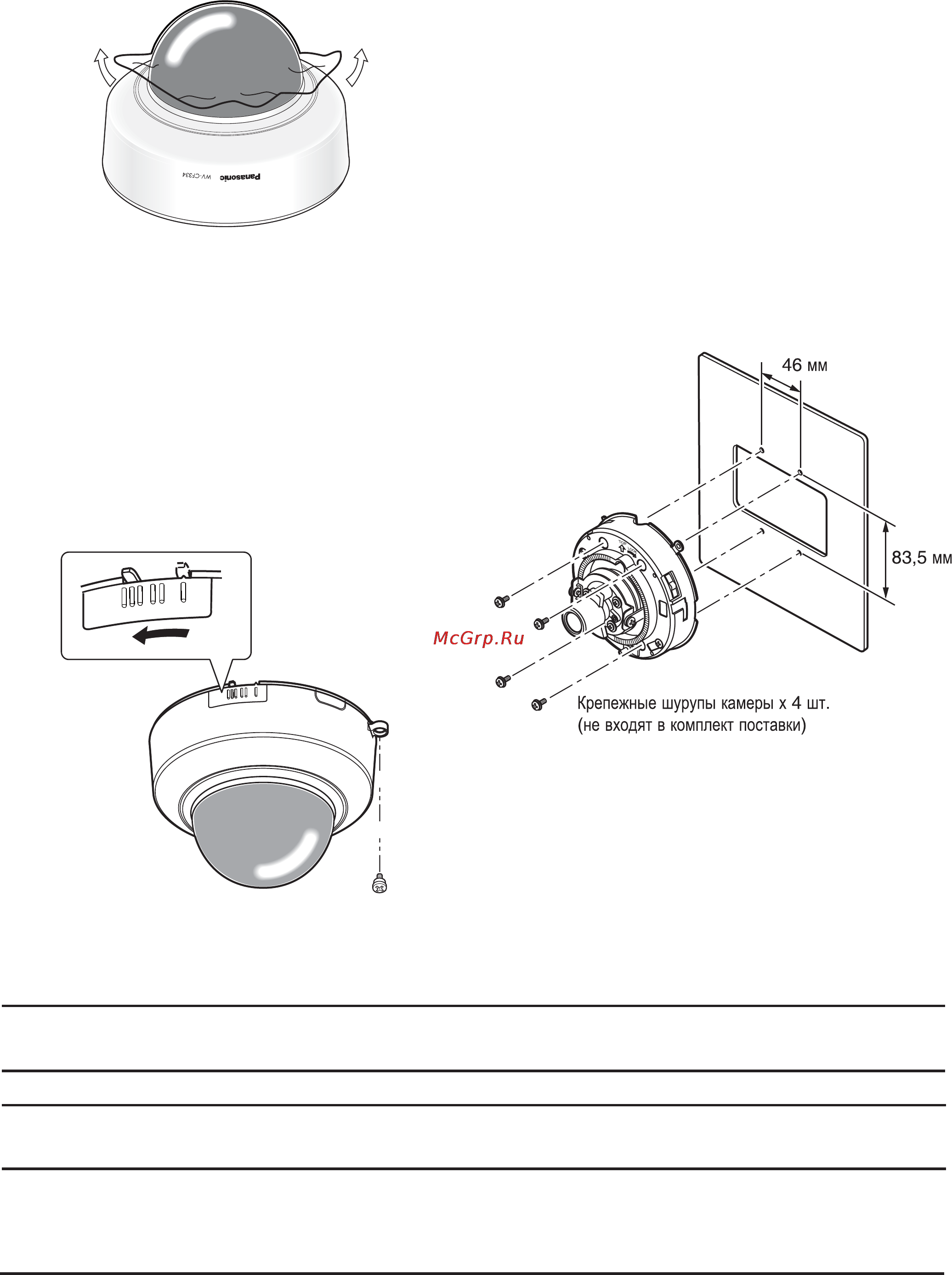

Разборка камеры 1 Снять защитную пленку для крышки но частную которая сохраняет круглую крышку в период монтажа Для монтажа камеры непосредс твенно на стену потолок 1 Подготавливают место монтажа 2 Приложив камеру на стену потолок отмечают пером положения 4 винтов 3 Установить камеру на стене или потолке с помощью четырех шурупов приобрет енных на месте 4 Затягивают все крепежные винты Установка камеры на сдвоенную клеммную коробку 2 Снять верхнюю крышку Отвинчивать винт Для крепления наружного корпуса Совместите маркер устройства с положением I на купольной крышке затем снтимитею крышку повернув ее против часовой стрелки Прозрачная купольная крышка и внутре нняя купольная крышка объединены в один блок Поэтому ни в коем случае не следует пытаться их разъединить 1 Установите клеммную коробку на стену или потолок 2 Установите камеру на сдвоенной клеммной коробке с помощью 4 шурупов приобретенных на месте 3 Затягивают все крепежные винты не входят в комплект поставки Фиксирующий винт верней крышки МЗ К креплению предъявляются следующие требования Место крепления Модель Рекомендуемые значения Число винтов энный винт Потолок стена Прямое крепление М41 6Н м 16кгс см 4 шт Потолок Ж О168 Минимальное отрывное усилие 196Н 20 кгс примерно 280 г Следует убедиться что установленный кронштейн способен удерживать пятикратный вес камеры 12
