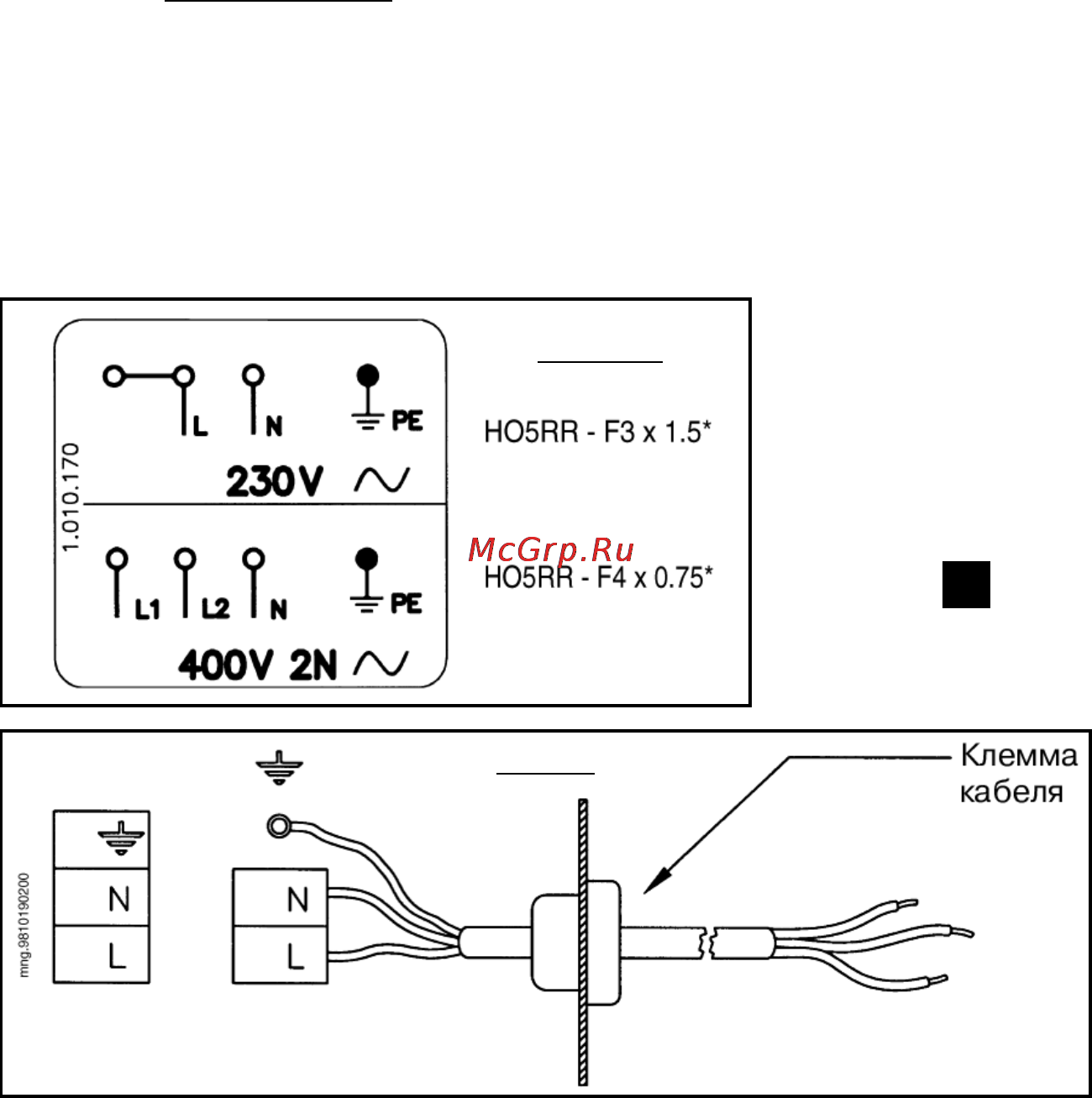

Подсоединение кабеля к сети рис 7 Если оборудование не оснащено кабелем и или подходящей вилкой необхо димо использовать аналогичный по техническим характеристикам кабель см серийный номер на информационной табличке пригодный для выдержива ния рабочей температуры Питающий кабель должен располагаться так что бы по всей длине он никогда не нагревался до температуры превышающей на 50 С комнатную Оснастите питающий кабель соответствующей вилкой см информационную табличку или непосредственно подключите оборудование к сети без вилки и розетки В последнем случае должен быть установлен многолинейный вык лючатель соответствующий нагрузке с расстоянием между разведенными кон тактами не менее 3 мм причем линия заземления не должна разрываться Важно электрические провода имеют следующую цветовую маркировку зелено желтый заземление синий нейтраль коричневый или черный фаза Оборудование подключенное с нарушением требований безопасности быто вых приборов большой мощности изложенных в настоящей инструкции явля ется потенциально опасным Производитель снимает с себя всякую ответственность за любой ущерб при чиной которого явилось неправильное подключение оборудования РК302 НО5ПП РЗ х 1 5 НО5РВ Р4 х 0 75 С учетом коэффициента 0 75 10 О 302 ОК 302 О 320
